Démarrage précis de trous avec des forets centraux pour l'usinage des métaux

BAUCOR : CONÇU POUR LA PRÉCISION.

CHAQUE PIÈCE OFFRE DES RÉSULTATS IMPECCABLES !

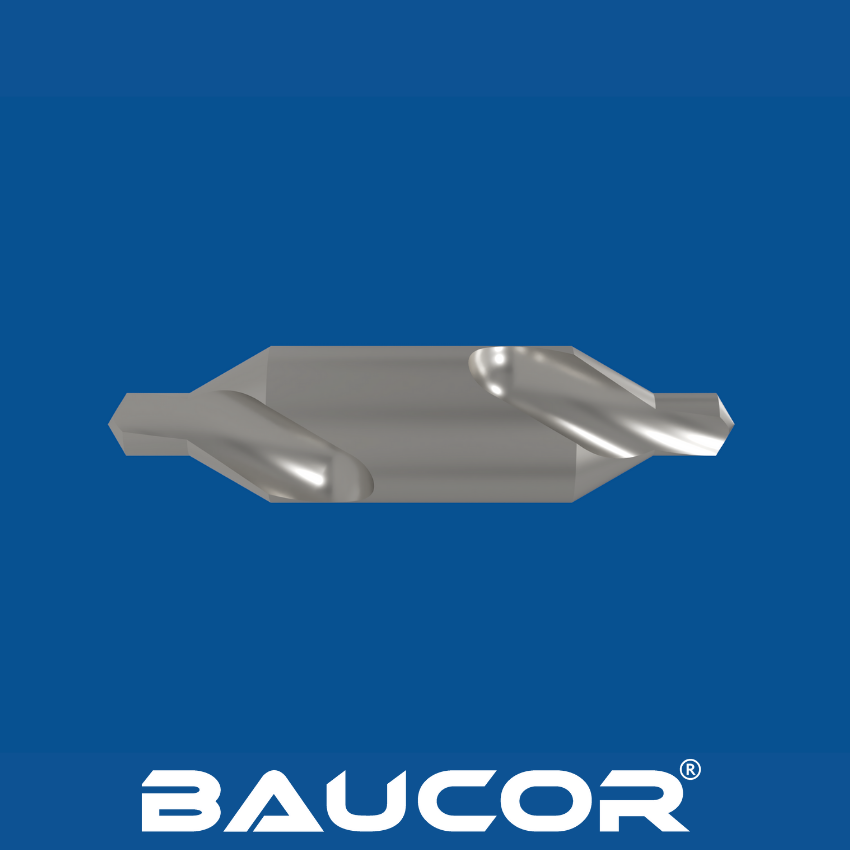

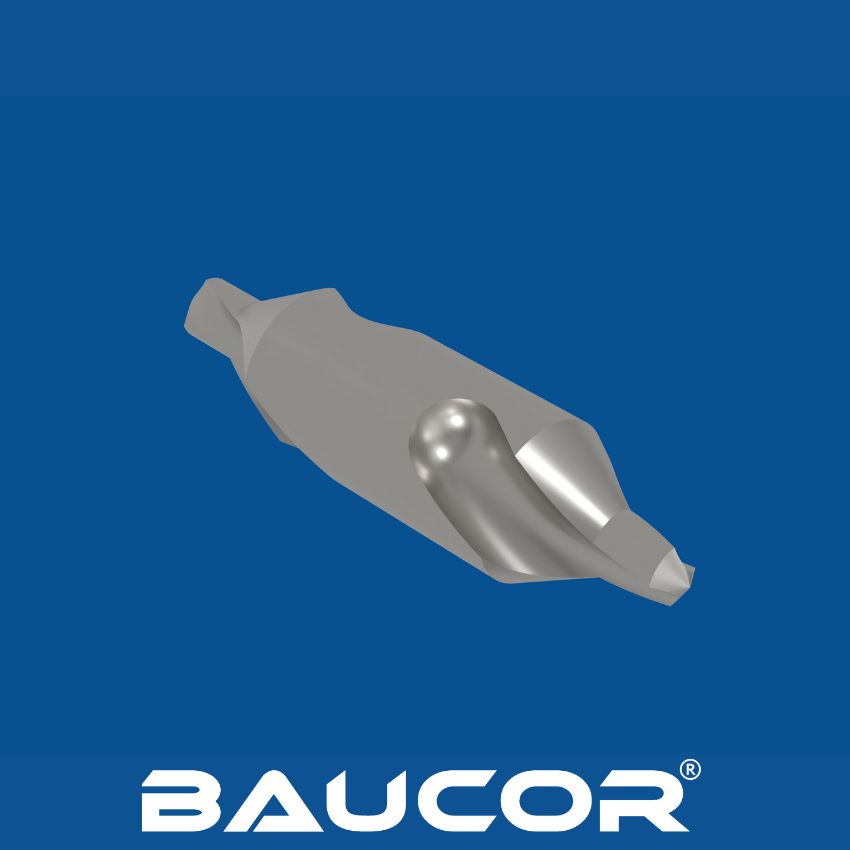

Qu'est-ce qu'un foret à centrer ? Comment fonctionne-t-elle ?

Les forets de centrage sont des outils spécialisés conçus principalement pour créer des trous de centrage précis (ou trous de départ) dans les pièces à usiner. Ces trous centraux servent de guides précis pour les opérations ultérieures de perçage, de taraudage ou d'usinage. Voici un aperçu de leurs caractéristiques et de leur fonctionnement :

Foret et fraise combinés : Les forets centraux sont généralement constitués d'un corps court et rigide avec une pointe de foret et une section de fraise (généralement à un angle de 60 degrés).

Comment fonctionnent les forets centraux ?

Le principe de base du fonctionnement est le suivant :

Fixation de la pièce : La pièce à usiner est solidement serrée ou maintenue dans un étau.

Poinçon de centrage (facultatif) : Pour un centrage très précis, un poinçon de centrage peut être utilisé pour créer une minuscule empreinte qui guidera la pointe de la perceuse.

Perçage du trou central : le foret central est tourné à une vitesse appropriée dans une perceuse à colonne ou une autre machine adaptée. La pointe du foret crée un petit trou pilote et la fraise crée simultanément un siège conique.

Opérations suivantes : Le trou central est ensuite creusé :

  • Guide les forets de plus grande taille : Fournit un point de départ précis pour les forets hélicoïdaux plus grands afin d'améliorer le centrage du trou et de réduire l'errance du foret.
  • Soutient les centres : Accueille les centres de tournage pour les opérations de tournage entre les centres.

Comment sont fabriqués les forets centraux ?

Le processus de fabrication des forets centraux comporte plusieurs étapes pour obtenir leur taille compacte, leur géométrie combinée et la précision nécessaire. Voici un aperçu général des étapes typiques :

Sélection des matières premières :

  • Acier à outils : L' acier à haute vitesse (HSS) ou les alliages d'acier au cobalt sont des choix courants en raison de leur dureté, de leur résistance à l'usure et de leur capacité à conserver une arête. Baucor peut vous conseiller sur le matériau optimal pour vos besoins spécifiques.

Formation de flans :

  • Forgeage et mise en forme : L'acier brut est chauffé et forgé ou façonné en une ébauche ressemblant à la forme finale du foret central.

Création de géométries combinées :

  • Rectification spécialisée : L'équipement de meulage de précision forme soigneusement la pointe du foret et la section angulaire de la fraise, souvent en une seule opération. Le maintien de la précision de la géométrie combinée est crucial. L'expertise de Baucor en matière de meulage serait ici inestimable.

Formation de l'arête de coupe :

  • Meulage de la pointe : La pointe du foret est meulée à la géométrie de pointe désirée pour un enlèvement de matière efficace.

Traitement thermique (le cas échéant) :

  • Amélioration de la dureté : Certains alliages d'acier à outils subissent un traitement thermique pour améliorer leur dureté, leur résistance à l'usure et leur durabilité générale. Les compétences de Baucor en matière d'optimisation du traitement thermique peuvent garantir une performance maximale des forets.

Revêtement (en option) :

  • Amélioration des performances : Dans certains cas, les forets centraux peuvent recevoir des revêtements tels que TiN, TiAlN ou autres afin d'améliorer la résistance à l'usure et de réduire la friction. Les connaissances de Baucor en matière de revêtements de forets sont un atout potentiel.

Inspection de la qualité :

  • Contrôles de précision : Les dimensions, la netteté de la pointe, l'angle de fraisage et la qualité générale sont méticuleusement vérifiés. Toute imperfection peut entraîner des trous centraux imprécis.

OBTENIR UN DEVIS

Quelles sont les dimensions des forets centraux fabriqués par Baucor ?

Chez Baucor, nous comprenons que chaque projet de forage a des exigences spécifiques. C'est pourquoi nous offrons une vaste sélection de forets centraux dans un large éventail de tailles pour répondre à vos divers besoins.

Tailles métriques

  • Gamme courante :Baucor peut produire de 0,05 mm à 25,4 mm.
  • Incréments fins : Les entreprises les mieux notées proposent probablement des incréments très faibles, en particulier dans la gamme des tailles inférieures. Baucor peut offrir des incréments aussi fins que 0,01 mm.

Tailles impériales

  • Tailles de forets numérotées : Elles couvrent probablement toute la gamme, du n° 80 (environ 0,0135 pouce) au n° 60 (environ 0,040 pouce). Ces tailles numérotées sont la norme traditionnelle pour les très petits trous.
  • Tailles fractionnaires : Baucor peut également proposer des tailles fractionnaires allant de 1/64 de pouce à environ 1/8 de pouce.

Baucor peut fabriquer pour vous des mèches allant de très petites tailles comme 0,05 mm à de grandes tailles allant jusqu'à 180 mm, ce qui permet de répondre à un large éventail de besoins en matière de forage.

Quels sont les matériaux utilisés pour fabriquer les mèches à centrer ?

Matériaux pour les forets centraux haute performance

Le matériau utilisé pour un foret de centrage a un impact significatif sur ses performances, son adaptation à différentes applications et la précision avec laquelle il maintient un trou de centrage. Voici un aperçu des options possibles, de la plus standard à la plus spécialisée :

Matériaux courants :

  • Acier rapide (HSS) : C'est le choix le plus polyvalent et le plus répandu. L'acier rapide offre un équilibre entre le prix, la dureté, la ténacité et la résistance à l'usure, ce qui le rend adapté à divers matériaux.
  • Acier au cobalt (HSCO) : Contient du cobalt pour une meilleure résistance à l'usure et à la chaleur. Idéal pour les matériaux plus durs ou les projets de perçage de précision exigeants.

Matériaux spécialisés :

  • Carbure : Dans de rares cas, les forets centraux peuvent avoir des pointes en carbure pour une dureté et une résistance à l'usure exceptionnelles.

Quels revêtements améliorent les forets centraux ?

L'application de revêtements spécifiques sur les forets centraux peut améliorer considérablement leurs performances, réduire l'usure et prolonger la durée de vie de l'outil. C'est particulièrement important pour le forage de précision, où la précision et la régularité sont primordiales. Voici un aperçu des options potentielles que vous pourriez trouver :

Revêtements standard :

  • Nitrure de titane (TiN) : Un revêtement très polyvalent qui augmente la dureté de la surface, réduit la friction et améliore la dissipation de la chaleur. Les forets centraux revêtus de TiN sont probablement un élément essentiel de l'inventaire de Baucor et conviennent à de nombreuses applications.
  • Nitrure de titane et d'aluminium (TiAlN) : Une évolution des revêtements TiN, offrant une dureté encore plus grande et des performances supérieures à des températures élevées. Baucor propose des forets centraux revêtus de TiAlN pour les tâches de précision exigeantes.

Revêtements spécialisés :

  • Autres options : Le nitrure de zirconium (ZrN), le carbonitrure de titane (TiCN) et divers revêtements multicouches existent pour améliorer les performances spécifiques. Bien que cela soit plus rare pour les forets centraux, Baucor pourrait proposer des options de pointe.

Facteurs influençant le choix du revêtement

  • Compatibilité : Certains revêtements peuvent être mieux adaptés à des matériaux de base spécifiques (acier rapide, acier au cobalt, etc.) ou à des matériaux de pièces à usiner.
  • Application : Les avantages de chaque revêtement peuvent varier. Des facteurs tels que l'augmentation de la résistance à l'usure, la réduction de la friction, l'amélioration de la dissipation de la chaleur ou le maintien de l'acuité de la pointe influencent le choix du revêtement idéal en fonction des matériaux à percer et des exigences de précision.

OBTENIR UN DEVIS

Où sont utilisés les forets centraux ?

Les forets à centrer sont essentiels dans les industries et les applications où un centrage précis des trous ou un support précis pour les opérations d'usinage ultérieures est crucial. Voici les domaines dans lesquels ils sont couramment utilisés :

Applications principales

  • Préparation au perçage :

Centrage des trous : Création de trous centraux dans les pièces à usiner pour guider les forets hélicoïdaux de plus grande taille, ce qui permet de placer les trous avec précision et de minimiser les déviations.

Chanfreinage : Formation simultanée d'un siège conique pour les vis ou autres fixations.

  • Travail au tour : Création de trous centraux pour soutenir les pièces sur les tours pour les opérations de tournage entre les centres.
  • Usinage et fabrication : Utilisé dans diverses installations de fabrication où un centrage de précision est nécessaire pour le perçage, le taraudage, l'alésage ou d'autres processus d'usinage ultérieurs.

Autres applications

  • Bricoleurs et amateurs : Employées par les menuisiers ou les métallurgistes pour les tâches nécessitant un positionnement précis des trous.
  • Industries spécialisées : Certaines industries peuvent avoir des applications de niche pour les perceuses de centre adaptées à leurs besoins spécifiques.

Quand les forets standard peuvent s'avérer inadéquats :

  • Exigences de précision : Lorsque la précision de l'emplacement du trou est essentielle, les perceuses standard peuvent ne pas fournir le centrage nécessaire.
  • Matériaux durs : Les forets de centrage créent un point de départ sur les matériaux durs, ce qui facilite le travail des forets plus grands qui suivent.
  • Surfaces courbes : Les forets à centrer empêchent les forets plus grands de "marcher" sur les surfaces courbes ou irrégulières.

Quelles sont les industries qui utilisent les forets centraux ?

Industries où les forets extra-longs sont essentiels

La construction : Un secteur clé pour les forets extra-longs. Ils sont utilisés pour créer des trous profonds dans les éléments structurels pour l'ancrage, le passage des lignes électriques, la plomberie et d'autres tâches.

Fabrication :EIndustries où les forets centraux sont essentiels

  • L'industrie manufacturière : L'industrie manufacturière est un secteur clé pour les forets centraux. Ils sont largement utilisés pour divers processus de perçage et d'usinage de précision où le positionnement précis des trous ou le centrage des pièces sur les tours est essentiel. Il s'agit notamment des secteurs suivants
  • Aéronautique et automobile : composants de haute précision pour lesquels un alignement exact est primordial.
  • Usinage général : Création de trous centrés pour diverses pièces ou assemblages fabriqués.
  • Fabrication d'outils et de matrices : Les perceuses à centrer garantissent la précision de l'emplacement des trous dans les moules, les matrices, les gabarits et les montages.
  • Travail des métaux : Employés dans la fabrication, les travaux de structure et le travail général des métaux, où il est nécessaire de placer des trous avec précision ou d'apporter un soutien sur les tours.
  • Travail du bois (moins courant) : Bien que moins fréquents, les menuisiers expérimentés utilisent des forets centraux pour les projets exigeant un positionnement précis des trous.

Autres secteurs et applications

  • Bricolage et loisirs : Les bricoleurs expérimentés ou les amateurs peuvent utiliser des perceuses à colonne pour des projets dans le cadre de leur activité.
  • Industries spécialisées : Certaines industries peuvent avoir des applications uniques pour les perceuses centrales, adaptées à leurs besoins spécifiques.

Industries où d'autres forets peuvent être préférés

  • Perçage général dans les matériaux tendres : Les forets hélicoïdaux standard sont souvent suffisants pour la plupart des tâches de perçage dans le bois, le plastique et d'autres matériaux tendres.
  • Applications sans besoin de précision stricte : Si le centrage ou l'emplacement exact du trou n'est pas critique, d'autres méthodes de perçage peuvent suffire.

Quelles sont les machines qui utilisent des forets centraux ?

Des machines qui prospèrent grâce aux forets à centrer

Les forets à centrer sont principalement utilisés dans les machines qui offrent précision, contrôle et capacité à maintenir fermement la pièce à usiner pour créer des trous centrés précis. En voici un aperçu :

Perceuses à colonne :

  • Presses à percer : d'établi et sur pied : Idéales pour percer des trous centraux dans diverses pièces en raison de leur précision et de leur stabilité.
  • Perceuses-presses à bras radial : Elles offrent la souplesse nécessaire pour positionner les forets centraux sur des pièces de grande taille ou de forme irrégulière.
  • Tours : Les perceuses de centre sont essentielles pour créer des trous de centre dans les pièces à usiner qui seront tournées entre les centres sur un tour.
  • Fraiseuses (moins courantes) : Certaines fraiseuses dont le positionnement et le maintien de la pièce sont précis peuvent utiliser des forets à centrer. Toutefois, cela est moins fréquent que pour les perceuses à colonne ou les tours.

Facteurs influençant le choix de la machine et du foret

Bien que les perceuses à colonne soient polyvalentes, des facteurs spécifiques déterminent la combinaison idéale :

  • Dureté du matériau : Les matériaux plus durs peuvent nécessiter des machines plus puissantes et plus rigides (presses à percer robustes) et des matériaux de forage spécialisés (acier au cobalt, etc.). L'expertise de Baucor en matière de sélection des matériaux est essentielle à cet égard.
  • Taille et forme de la pièce : La taille et la forme de la pièce à usiner déterminent si une perceuse à colonne d'établi, un modèle plus grand sur pied ou un tour est le mieux adapté.
  • Exigences de précision : Pour un centrage de très haute précision, des machines ou des installations spécialisées peuvent être nécessaires.

Quel soutien en matière de conception et d'ingénierie Baucor offre-t-il pour les mèches à centrer ?

Bien que la conception des forets centraux puisse sembler simple, Baucor ne se contente pas d'offrir des options standard. Nous mettons l'accent sur la conception et l'ingénierie pour nous assurer que vous obtenez le foret parfait adapté à vos besoins de forage de précision. Voici comment ils peuvent vous aider :

Expertise dans l'optimisation des forets :

  • Sélection des matériaux : L'équipe de Baucor peut vous guider vers l'alliage d'acier (HSS, acier au cobalt, etc.) et les revêtements les plus appropriés en fonction de facteurs tels que les matériaux avec lesquels vous travaillez, la performance souhaitée et le budget.
  • Fabrication de précision : Notre souci de précision garantit que votre foret central présente une géométrie précise, une pointe acérée et un angle de fraisage correct. Ces éléments sont essentiels pour créer des trous centraux précis et cohérents.
  • Raffinement de la géométrie : Dans certains cas, Baucor optimise des éléments tels que l'angle de la fraise ou l'épaisseur de l'âme pour améliorer le rendement de vos applications de perçage de précision spécialisées.

Relever des défis uniques :

  • Analyse de l'application : Nos ingénieurs collaboreront avec vous pour comprendre vos besoins spécifiques en matière de perçage de précision, en identifiant les limites où une perceuse centrale standard pourrait ne pas être à la hauteur.
  • Possibilités de personnalisation : Si votre projet exige une configuration de forage vraiment unique, l'équipe de conception et d'ingénierie de Baucor peut explorer des solutions personnalisées adaptées précisément à vos besoins.

Soutien technique tout au long du processus :

  • Simulation et analyse : Baucor utilise des logiciels spécialisés pour analyser les forces de forage et optimiser la conception de votre foret central personnalisé pour obtenir un rendement exceptionnel, surtout dans les applications exigeantes.
  • Prototypage et essais : Selon la complexité de votre projet, nous créons des prototypes pour des essais et une validation rigoureux avant de finaliser la conception de votre foret sur mesure.
  • Processus de fabrication de qualité : Notre engagement en faveur de la qualité garantit que vos forets centraux personnalisés sont fabriqués selon les normes les plus strictes, pour des performances, une durabilité et une régularité exceptionnelles dans le domaine du perçage de précision.

SOUTIEN TECHNIQUE INÉGALÉ

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception des forets centraux ?

Bien que le terme "guides de conception" puisse suggérer des normes strictes, ces forets suivent généralement des pratiques courantes et des géométries bien établies.

Comprendre la conception des forets centraux

  • Fonctionnalité combinée : La caractéristique principale est la combinaison d'un foret court et d'une fraise (généralement à un angle de 60 degrés) en un seul outil.
  • Matériaux : Généralement fabriqués en acier rapide (HSS) ou en alliages d'acier au cobalt pour la dureté et la résistance à l'usure nécessaires.
  • Types de queues : Ils peuvent avoir des queues cylindriques standard pour s'adapter aux mandrins de perçage ou des queues spécialisées pour les tours.
  • Taille : Les forets centraux sont souvent désignés par un numéro (#0, #1, #2, etc.), les numéros les plus élevés correspondant à un diamètre de fraisage plus important pour s'adapter aux différentes tailles de centre sur les tours ou aux tailles de forets suivantes.

Principales considérations en matière de conception

  • Géométrie de la pointe du foret : La pointe du foret influence la façon dont il coupe et centre le matériau.
  • Épaisseur de l'âme : La résistance de l'âme (matériau entre les goujures) influe sur la rigidité et l'évacuation des copeaux.
  • Précision globale : La précision de la fabrication est cruciale pour garantir que le trou central est aligné avec précision sur l'axe du foret.

Expertise potentielle et personnalisation de Baucor

Bien que ces considérations de conception soient fondamentales, c'est ici que Baucor peut aller plus loin :

  • La fabrication de précision : L'accent mis par Baucor sur la précision assure une exactitude exceptionnelle dans la géométrie combinée de vos forets centraux, ce qui minimise les erreurs potentielles dans la création des trous centraux.
  • Conseils spécifiques à l'application : Nos ingénieurs peuvent analyser vos applications de perçage de précision et recommander des ajustements aux géométries standard (angle de fraisage, épaisseur de l'âme) pour obtenir des gains de rendement importants dans vos projets spécifiques.
  • Expertise en matière de matériaux et de revêtements : Baucor peut vous guider vers les alliages d'acier et les revêtements les plus appropriés pour votre foreuse en fonction des types de matériaux avec lesquels vous travaillez et des exigences de performance.
  • Fabrication sur mesure : Pour les défis de forage de précision vraiment uniques, Baucor fabrique des forets centraux personnalisés avec des caractéristiques de conception, des matériaux ou des revêtements sur mesure, dépassant les limites des offres standard.

L'importance de consulter un fabricant

Il est essentiel de comprendre ces aspects de la conception, mais une consultation directe avec un fabricant comme Baucor est indispensable pour obtenir le foret central parfait pour vos besoins spécifiques.

Contactez Baucor : Atteindre l'excellence en matière de perçage de précision grâce à des forets optimisés

Découvrez comment l'expertise et le potentiel de personnalisation de Baucor peuvent améliorer vos opérations de perçage de précision grâce à des forets centraux sur mesure.
