Matériaux courants

• Acier rapide (HSS) : Un matériau polyvalent et rentable offrant un bon équilibre entre dureté, ténacité et résistance à l'usure. Il existe plusieurs qualités d'acier rapide dont les propriétés varient :
• Série M : Le type le plus courant, adapté à une gamme d'applications de gravure.
• Acier rapide allié au cobalt : il offre une dureté supérieure à chaud, idéale pour la gravure de matériaux plus durs ou l'utilisation de vitesses de coupe plus élevées.
• Carbure monobloc : Beaucoup plus dur et plus résistant à l'usure que l'acier rapide, il permet des vitesses de coupe plus élevées, une plus longue durée de vie de l'outil et de meilleures performances sur les matériaux difficiles à graver. Les fraises à graver en carbure sont préférées pour la gravure de précision, les environnements à forte production ou les travaux de détail très fins.

Matériaux moins courants (spécialisés)

• Diamant polycristallin (PCD) : Utilisé dans les applications extrêmes où une résistance maximale à l'usure est nécessaire. Les fraises à graver en PCD sont souvent utilisées pour graver des matériaux très abrasifs.

Considérations relatives aux matériaux des fraises à graver

Le choix du matériau approprié pour une fraise à graver à pointe dépend de plusieurs facteurs :

• Matériau de la pièce : La dureté et l'abrasivité du matériau à graver sont des facteurs essentiels. Les matériaux plus durs nécessitent généralement des fraises en carbure ou même en PCD.
• Détail et précision : Pour les gravures complexes ou les lignes très fines, la rigidité accrue et la résistance à l'usure du carbure sont souvent préférées.
• Volume de production : La gravure en grande série privilégie souvent le carbure pour sa durée de vie prolongée et sa capacité à maintenir la précision sur des séries plus longues.
• Coût : l'acier rapide est généralement plus abordable, tandis que le carbure et le PCD sont plus coûteux.

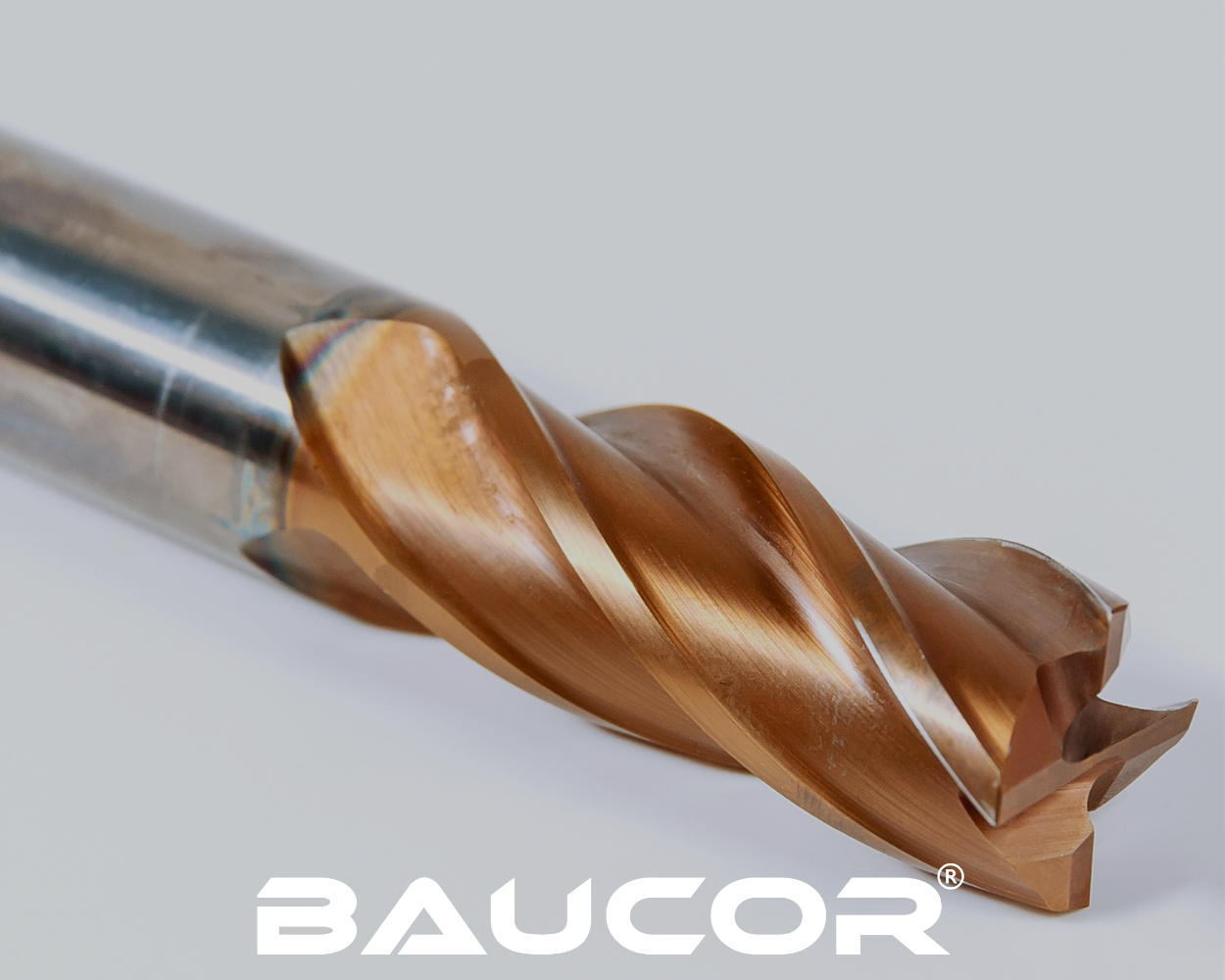

Revêtements : Un gain de performance

Les fraises à graver, quel que soit le matériau de base, peuvent bénéficier de revêtements améliorant les performances :

• TiN (nitrure de titane) : Revêtement classique à usage général qui améliore la dureté et réduit le frottement.
• TiAlN (nitrure de titane et d'aluminium) : Résistance à l'usure, à la chaleur et à l'oxydation exceptionnelle par rapport au TiN.
• AlTiN (nitrure d'aluminium et de titane) : Similaire au TiAlN, il offre une dureté et une résistance à la chaleur exceptionnelles.
• Autres revêtements spécialisés : Des options telles que les revêtements diamantés (résistance extrême à l'usure) peuvent être utilisées pour des matériaux spécifiques très abrasifs.

Revêtements courants

• TiN (nitrure de titane) : Revêtement classique à usage général qui augmente la dureté de la surface, réduit le frottement et offre une bonne résistance à l'usure.
• TiCN (carbonitrure de titane) : Légèrement plus dur que le TiN, il offre une résistance à l'usure et à la chaleur légèrement supérieure.
• TiAlN (nitrure d'aluminium et de titane) : Revêtement haute performance offrant une excellente dureté, une résistance à la chaleur et une résistance à l'oxydation. Cela se traduit par une durée de vie plus longue de l'outil et des performances améliorées dans des conditions de gravure exigeantes.
• AlTiN (nitrure d'aluminium et de titane) : Similaire au TiAlN, avec des propriétés de dureté et de résistance à la chaleur exceptionnelles pour une protection supérieure contre l'usure.

Revêtements spécialisés

• AlCrN (nitrure de chrome d'aluminium) : Offre une dureté à chaud et une résistance à l'usure exceptionnelles pour les travaux de coupe très intensifs ou pour la gravure de matériaux à haute température.
• Revêtements diamantés : Le nec plus ultra en matière de résistance à l'usure. Utilisés pour la gravure de matériaux très abrasifs, les revêtements diamantés peuvent être plus coûteux que les autres options.
• Revêtements multicouches : La combinaison de différentes couches des revêtements ci-dessus (exemple : TiN/TiAlN) peut créer des propriétés optimisées pour des matériaux et des applications spécifiques.

Points importants à prendre en considération

• Matériau du support : Le type de revêtement approprié dépend en partie du fait que la fraise est en acier rapide, en carbure, etc.
• Matériau de la pièce : La dureté et les propriétés du matériau à graver influencent le choix du meilleur revêtement.
• Conditions de gravure : Les vitesses élevées ou la gravure agressive de matériaux durs peuvent nécessiter un revêtement spécialisé.

L'expertise de Baucor en matière de revêtement

Baucor ne se contente pas de fabriquer des fraises à graver exceptionnelles ; nous comprenons comment les revêtements améliorent leur performance pour votre cas d'utilisation spécifique. Notre équipe vous aidera à choisir le revêtement optimal pour votre application en fonction des éléments suivants

• Les complexités de vos projets de gravure (types de matériaux, finition souhaitée, angles de pointe, etc.)
• Les gains de performance souhaités (résistance à l'usure, durée de vie de l'outil, amélioration de l'état de surface)
• le rapport coût-efficacité adapté à vos besoins.

Conclusion

Les revêtements améliorent considérablement les performances, la longévité et la polyvalence des fraises à graver à pointe. Baucor, en tant que fabricant leader, vous fournira non seulement des fraises de haute qualité mais aussi l'expertise nécessaire pour sélectionner le revêtement parfait afin de maximiser le retour sur votre investissement.

Les fraises à graver à pointe trouvent des applications dans une gamme étonnamment variée d'industries et de projets. Voici un aperçu des domaines dans lesquels vous les verrez en action :

Secteurs d'activité

Bijouterie et gravure : Les fraises à graver pointues sont essentielles pour l'une des utilisations classiques :

• Personnaliser des bijoux avec des noms, des dates ou des motifs complexes.
• Créer des gravures décoratives sur des bijoux et d'autres objets en métal précieux.

Fabrication de moules et de matrices : Les fraises à graver sont utilisées pour ajouter :

• Des détails fins, des textures ou des lettres dans les moules.
• Des marques d'identification ou des numéros de série sur les composants des moules.

Signalisation : Création d'enseignes gravées dans une variété de matériaux :

• Plaques métalliques et plaques d'identification.
• Enseignes en plastique ou en acrylique avec lettres et graphiques gravés.
• Enseignes en bois avec éléments décoratifs.

Fabrication de circuits imprimés : Les fraises à graver pointues sont utilisées dans l'industrie des circuits imprimés (PCB) pour :
Graver des traces et des circuits fins sur des cartes recouvertes de cuivre.

Retirer le matériau isolant (également connu sous le nom de routage d'isolation du circuit imprimé).

• Travaux artistiques et de loisir : Les fraises à graver sont appréciées des artistes et des amateurs pour.

• Personnaliser des articles tels que des stylos, de la verrerie et des objets métalliques.
• Créer des œuvres d'art détaillées sur diverses surfaces.

Applications spécifiques

• Gravure de trophées et de récompenses : Ajout de noms, de dates et de titres de récompenses.
• Personnalisation de cadeaux : Gravure d'initiales, de messages ou de motifs sur des cadeaux.
• Marquage de précision : Ajout de numéros de série, de numéros de pièces ou de marques d'étalonnage sur des composants.
• Gravure décorative : Création de motifs et de dessins complexes sur diverses surfaces à des fins esthétiques.

Pourquoi les fraises à graver à pointe sont-elles idéales ?

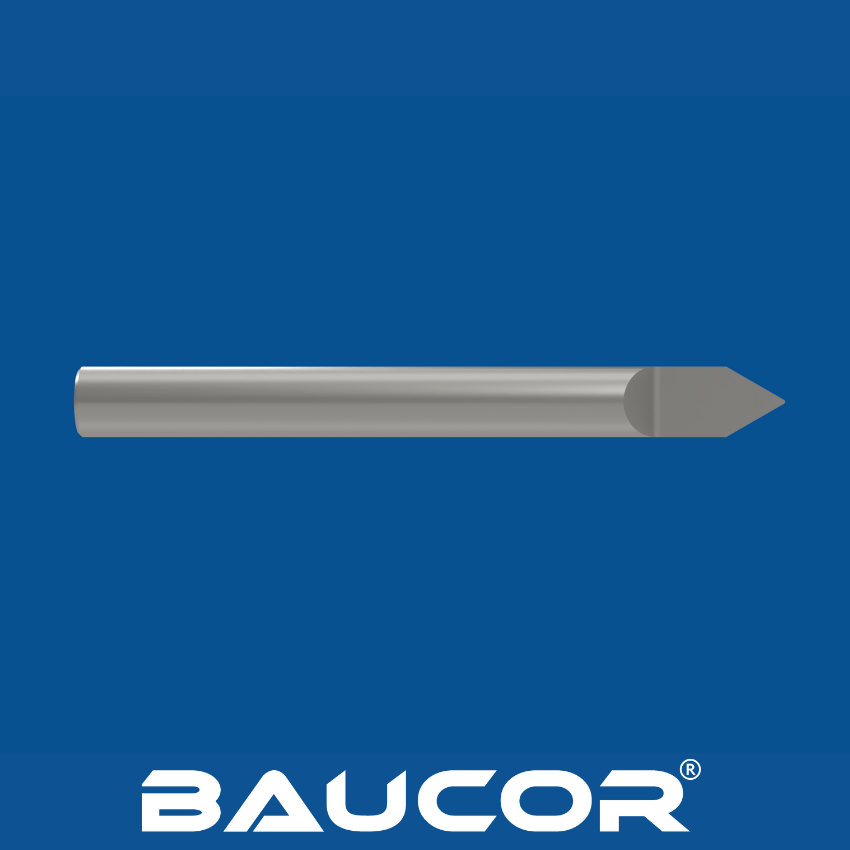

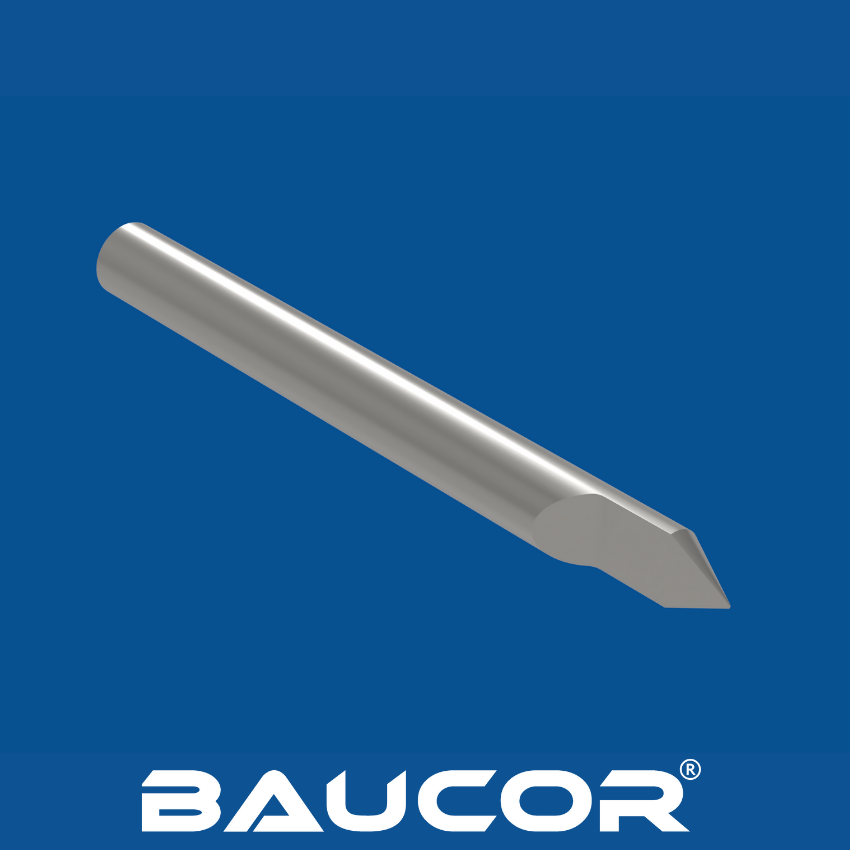

• Précision : La pointe acérée en forme de V permet de créer des lignes très fines et des gravures détaillées.
• Contrôle : La forme en V permet de varier la largeur du trait au sein d'une même gravure en ajustant la profondeur de coupe.
• Polyvalence : Les fraises à graver à pointe peuvent être utilisées sur une grande variété de matériaux, notamment les métaux, les plastiques, le bois, etc.

Les principales industries qui dépendent fortement des fraises à graver à pointe :

Bijouterie et gravure : Il s'agit de l'industrie la plus importante pour ces fraises. Elles sont essentielles pour :

• Personnaliser les bijoux avec des noms, des messages spéciaux ou des motifs complexes.
• Ajouter des éléments décoratifs et des gravures artistiques aux bijoux.

Fabrication de moules et de matrices : Les fraises à graver à pointe sont utilisées pour :

• Créer des détails complexes, des textures ou des lettres directement dans les moules.
• Ajouter des marques d'identification, des numéros de série ou d'autres informations essentielles aux composants des moules.

Signalisation : Les fraises à graver sont essentielles dans la fabrication d'enseignes pour :

• Graver des lettres, des logos et des dessins sur des plaques métalliques et des plaques signalétiques.
• Créer des enseignes en plastique, en acrylique ou en bois avec des gravures détaillées.

Fabrication de circuits imprimés : L'industrie électronique utilise des fraises à graver pointues pour :
Graver avec précision de fines traces de circuit sur des cartes recouvertes de cuivre pendant la fabrication des circuits imprimés.

Routage d'isolation - enlèvement du matériau isolant pour créer une séparation électrique entre les traces de circuit.

• Travaux artistiques et de loisir : Les fraises à graver sont très appréciées des artistes et des amateurs pour :
• Personnaliser des objets tels que des stylos, de la verrerie, de la maroquinerie et d'autres articles.
• Créer des œuvres d'art et des gravures détaillées sur diverses surfaces.

Pourquoi ces industries utilisent-elles des fraises à graver à pointe ?

• Précision et détail : La pointe en forme de V permet d'obtenir des lignes extrêmement fines et des gravures complexes, ce qui est essentiel dans des secteurs tels que la bijouterie et la gravure de circuits imprimés.
• Polyvalence des matériaux : Ces fraises peuvent graver divers métaux, plastiques, bois et autres matériaux, ce qui les rend adaptables aux différents besoins de l'industrie.
• Contrôle : La possibilité d'ajuster la largeur des lignes au sein d'une même gravure en variant la profondeur de coupe offre une grande souplesse de conception.

Baucor : Votre solution de gravure

Baucor fabrique des fraises à graver à pointe de haute performance adaptées aux exigences de ces industries. Nos fraises offrent

• Angles de pointe optimaux : Nous proposons différents angles de pointe pour correspondre parfaitement aux largeurs de ligne et aux styles de gravure dont vous avez besoin.
• Une expertise des matériaux : Nous vous aiderons à sélectionner des fraises en acier rapide ou en carbure en fonction des matériaux spécifiques avec lesquels vous travaillez, afin de garantir des performances et une durée de vie optimales.
• Revêtements performants : Nos revêtements sont sélectionnés pour maximiser la durée de vie et les performances des outils lorsque vous travaillez avec les matériaux courants de votre industrie.

Conclusion

Les fraises à graver à pointe sont des outils indispensables dans les industries où la précision, le détail et la polyvalence dans la gravure des matériaux sont primordiaux. Baucor comprend ces exigences et fournit non seulement des fraises à graver exceptionnelles, mais aussi l'expertise nécessaire pour s'assurer qu'elles répondent parfaitement aux défis et aux matériaux de votre industrie spécifique.

Les fraises à graver à pointe sont utilisées dans quelques types de machines spécialisées :

Machines primaires

• Machines de gravure CNC : Ces machines sont spécialement conçues pour les tâches de gravure. Elles offrent une grande précision, des mouvements multi-axes et la possibilité de contrôler avec précision la profondeur de la gravure, ce qui est essentiel pour utiliser efficacement les fraises à graver à pointe.
• Fraiseuses CNC (avec capacité de gravure) : Certaines fraiseuses CNC peuvent être adaptées à la gravure. Ces machines sont polyvalentes, mais peuvent nécessiter des porte-outils ou une programmation spécialisés pour obtenir des résultats de gravure optimaux.

Autres machines potentielles

• Outils de gravure portatifs : Pour les travaux de gravure plus petits ou moins complexes, des outils rotatifs ou des stylos de gravure portatifs peuvent être utilisés avec des fraises à graver pointues.
• Tours modifiés : dans de rares cas, des tours lourdement modifiés, dotés d'un outillage ou d'une fixation spéciale, peuvent être en mesure d'effectuer des opérations de gravure de base. Il s'agit toutefois d'une configuration atypique et non standard.

Pourquoi ces machines sont-elles idéales ?

• Précision et contrôle : Les machines CNC, qu'il s'agisse de machines de gravure dédiées ou de fraiseuses adaptées, offrent les mouvements précis et le contrôle de la profondeur nécessaires pour créer des gravures complexes avec des fraises pointues.
• Programmabilité (CNC) : Les machines CNC permettent de programmer et d'exécuter automatiquement des motifs et des dessins de gravure complexes, ce qui garantit la répétabilité et la précision.
• Vitesses de broche : De nombreuses machines à graver et fraiseuses à commande numérique sont dotées de broches à grande vitesse capables de tourner rapidement, ce qui est souvent nécessaire pour obtenir des résultats optimaux avec de petites fraises à graver.

Baucor sait que le choix de la bonne fraise à graver n'est que la première étape pour obtenir des résultats de gravure exceptionnels. En tant qu'entreprise leader, nous donnons la priorité à une conception complète et à un soutien technique pour vous aider à tirer le meilleur parti de nos produits. Voici ce à quoi vous pouvez vous attendre :

Consultation d'experts

• Analyse des besoins : Nous travaillons en étroite collaboration avec vous pour comprendre les défis uniques de vos applications de gravure - les matériaux avec lesquels vous travaillez, les largeurs de ligne souhaitées, les niveaux de détail, les volumes de production et toutes les exigences spécifiques du projet.
• Conception optimale : Sur la base de notre analyse, nous vous guiderons vers le meilleur matériau de coupe (HSS, carbure, etc.), l'angle de pointe idéal, les revêtements et tous les autres facteurs de conception qui influencent les performances de gravure.

Outils de conception de pointe

• Logiciels avancés : Nous utilisons des logiciels de CAO/FAO pour concevoir des fraises à graver avec précision, garantissant des géométries de pointe exactes et des trajectoires de gravure impeccables.
• Analyse par éléments finis (FEA) : Pour les applications exigeantes ou les fraises à graver hautement personnalisées, nous pouvons utiliser l'analyse par éléments finis (FEA) pour simuler les forces et les contraintes de coupe dans le monde réel. Cela permet d'affiner nos conceptions avant qu'elles n'atteignent le stade de la fabrication.

Solutions personnalisées pour les fraises à graver

• Au-delà des offres standard : Lorsque votre application nécessite des géométries de pointe, des caractéristiques de performance ou des matériaux qui ne figurent pas dans notre catalogue standard, nous proposons des services de conception entièrement personnalisés.
• Approche de partenariat : Nos ingénieurs travaillent main dans la main avec vous pour développer la solution de gravure parfaite, qu'il s'agisse de modifier une conception existante ou de créer quelque chose de totalement sur mesure.

Votre réussite en ligne de mire

• Maximiser la durée de vie de l'outil : Nous concevons et sélectionnons les matériaux et les revêtements en tenant compte de vos matériaux spécifiques et des paramètres de gravure, ce qui garantit une longue durée de vie de l'outil et réduit vos coûts d'exploitation.
• Processus optimisés : Notre équipe peut vous conseiller sur les vitesses de gravure, les profondeurs et les techniques afin d'optimiser vos processus avec nos fraises, ce qui vous permet de gagner du temps et de l'efficacité.
• Réalisation de votre vision : Nous nous engageons à faire en sorte que nos fraises à graver s'intègrent parfaitement à votre flux de travail, vous permettant ainsi d'obtenir sans effort les détails, la précision et la qualité souhaités dans votre travail.

L'avantage Baucor

Lorsque vous vous associez à Baucor, vous obtenez :

• Une expertise inégalée : Nos ingénieurs possèdent une connaissance approfondie de la conception et de la fabrication des fraises à graver, des applications réelles et de la façon dont ces facteurs se combinent pour produire des résultats supérieurs.
• Approche collaborative : Nous travaillons en équipe pour développer la meilleure solution, qu'il s'agisse d'une fraise standard ou d'une conception entièrement personnalisée répondant précisément à vos besoins.
• L'accent est mis sur les résultats : Nous nous engageons à faire en sorte que nos fraises et nos services de soutien apportent des améliorations tangibles à la précision de la gravure, à la productivité et à la réussite globale du projet.

Le soutien de Baucor en matière de conception et d'ingénierie va bien au-delà de la simple fourniture de fraises à graver exceptionnelles. Nous nous associons à vous pour assurer une sélection optimale des outils, fournir une expertise en matière de conception personnalisée et apporter les connaissances et le soutien qui se traduisent par des résultats exceptionnels dans vos projets de gravure. Contactez Baucor dès aujourd'hui pour découvrir la différence d'un véritable partenaire en matière d'outils de coupe !

Principes de base de la conception

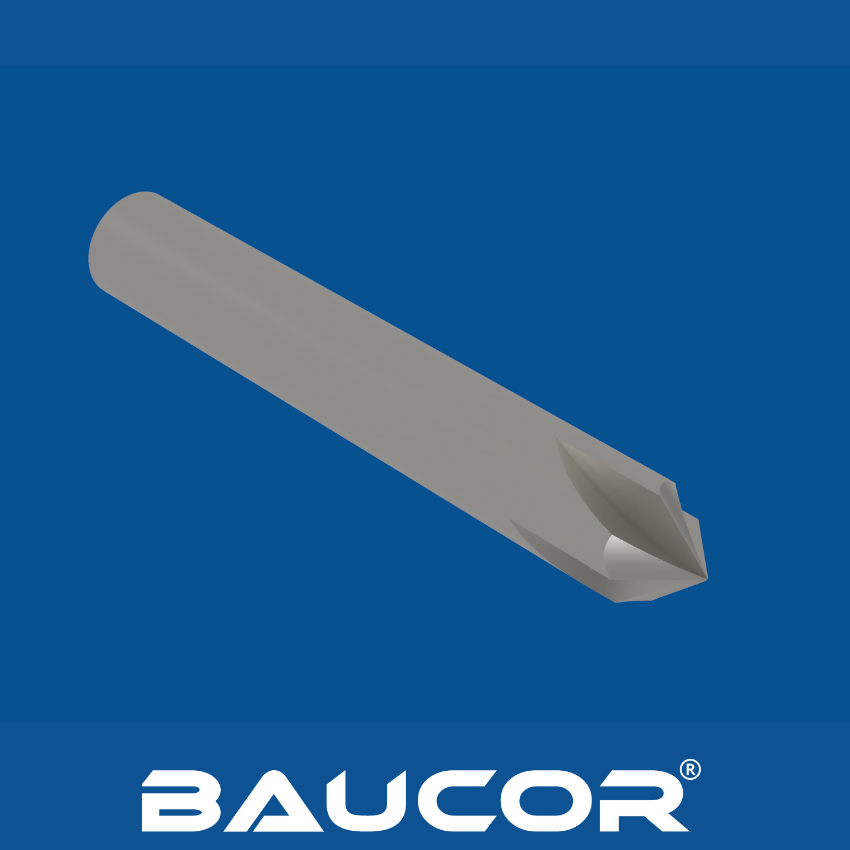

Angle de la pointe : L'angle de la pointe en forme de V (les angles courants sont 60°, 90° et 120°) est le principal facteur déterminant la largeur de la ligne gravée. Les angles plus étroits créent des lignes plus fines, tandis que les angles plus larges produisent des lignes plus larges.

• L'expertise de Baucor : Nous proposons divers angles de pointe standard et pouvons créer des angles personnalisés pour répondre parfaitement à vos besoins de gravure.

Matériau : Les fraises à graver sont généralement fabriquées en acier rapide (HSS) ou en carbure. Le choix du matériau permet d'équilibrer la ténacité, la résistance à l'usure et le coût en fonction des matériaux à graver et de la durée de vie souhaitée de l'outil.

• L'expertise de Baucor : Nous vous aiderons à choisir le matériau qui correspond parfaitement aux exigences de votre application et à votre budget.

Conception de la tige : Il est essentiel d'assurer une bonne rigidité et un serrage sûr dans le support de la machine-outil.

L'expertise de Baucor : Nous concevons des tiges compatibles avec différentes machines et nous adaptons la taille de la tige à votre installation de gravure.

• Revêtement : L'application de revêtements améliorant les performances (TiN, TiAlN, AlTiN, etc.) augmente considérablement la résistance à l'usure, réduit la friction et prolonge la durée de vie de l'outil.


• L'expertise de Baucor : Nous sélectionnons et appliquons de manière experte le revêtement parfaitement adapté à votre application, maximisant ainsi la durée de vie et la performance de l'outil.

Autres considérations relatives à la conception

• Diamètre de coupe : Le diamètre au point le plus large de la rainure en V influence la largeur de ligne maximale réalisable en une seule passe.


• Longueur totale et portée : Il peut être nécessaire de les adapter à des configurations de gravure ou à des géométries de pièces spécifiques pour s'assurer que la fraise peut accéder aux emplacements de gravure souhaités.


• Conception de la goujure : Bien qu'elles soient moins visibles que sur des outils comme les fraises en bout, les goujures des fraises à graver aident à l'évacuation des copeaux et à l'efficacité de la coupe.



L'avantage de Baucor en matière de conception

• Optimisation spécifique à l'application : Nos conceptions de fraises à graver donnent la priorité à la performance réelle, adaptée à vos besoins.
• Outils de conception avancés : Nous utilisons des logiciels de CAO/FAO de pointe pour une conception de précision et une génération de trajectoires de gravure sans faille.
• Analyse par éléments finis (FEA) : Pour les applications exigeantes ou le travail sur mesure, Baucor peut utiliser l'analyse par éléments finis (FEA) pour simuler les contraintes et la performance avant même le début de la fabrication.

Conclusion

La conception de fraises à graver à pointe efficace nécessite un examen minutieux de l'angle de la pointe, du choix du matériau, de la conception de la tige, des options de revêtement et d'autres facteurs géométriques. Baucor, en tant que fabricant de premier plan, donne la priorité à ces guides de conception, ce qui vous permet de disposer de fraises à graver qui offrent à la fois une précision exceptionnelle et la flexibilité nécessaire pour mener à bien vos divers projets de gravure.
