Polissage :

• Le foret est poli pour obtenir une finition lisse afin de réduire les frottements et d'améliorer l'évacuation des copeaux.

Revêtement (en option) :

• Certains forets pour trous profonds peuvent être revêtus de matériaux tels que le nitrure de titane (TiN) ou le carbonitrure de titane (TiCN) afin d'améliorer leur résistance à l'usure et leurs performances.

Assemblage (pour les forets BTA et les forets à éjecteur) :

• Les forets BTA et les forets à éjecteur impliquent l'assemblage de plusieurs composants, notamment la tête de forage, la tige et le système d'alimentation en liquide de refroidissement. Ces composants sont soigneusement assemblés pour garantir un alignement et un fonctionnement corrects.

1. Inspection et contrôle de la qualité :

• Des mesures rigoureuses de contrôle de la qualité sont mises en œuvre tout au long du processus de fabrication afin de s'assurer que le foret profond répond à des normes strictes en matière de précision dimensionnelle, de concentricité, d'état de surface et de performances.

En suivant ces étapes méticuleuses, les fabricants peuvent produire des forets pour trous profonds de haute qualité qui offrent des performances, une précision et une durée de vie exceptionnelles dans les applications de forage exigeantes. L'ingénierie précise et l'attention portée aux détails lors de la fabrication garantissent que ces outils peuvent relever les défis du forage profond avec efficacité et fiabilité.

Les forets pour trous profonds, selon leur type (foret à canon, foret BTA ou foret à éjecteur), sont généralement fabriqués à partir d'une combinaison de matériaux choisis pour leurs propriétés spécifiques afin de garantir des performances optimales dans les applications de forage exigeantes. Voici un aperçu des matériaux utilisés :

Pointe de coupe :

1. Carbure monobloc (WC) : C'est le matériau le plus courant et le plus apprécié pour les pointes de forage de trous profonds en raison de son extrême dureté, de sa résistance à l'usure et de sa capacité à conserver une arête de coupe tranchante même à des températures élevées générées pendant le forage de trous profonds. Il convient à une large gamme de matériaux, y compris les aciers trempés, l'acier inoxydable et les alliages exotiques.
2. Pointe en carbure (TCT) : Certains forets pour trous profonds, en particulier ceux utilisés pour des applications moins exigeantes ou des diamètres plus importants, peuvent être équipés d'une pointe en carbure brasée sur un corps en acier. Cela permet de combiner la dureté du carbure avec la robustesse et la rentabilité de l'acier.

Corps du foret (tige) :

1. Acier allié : un acier allié de haute qualité est généralement utilisé pour le corps du foret (tige) en raison de sa solidité, de sa durabilité et de sa résistance à la flexion ou à la déformation sous les contraintes du forage de trous profonds.
2. Acier inoxydable : Dans certains cas, l'acier inoxydable peut être utilisé pour le corps du foret afin d'améliorer sa résistance à la corrosion, en particulier dans les environnements où le foret peut être exposé à des produits chimiques ou à des fluides agressifs.

Tube de refroidissement interne (forets à canon et forets à éjecteur) :

1. Acier inoxydable : L'acier inoxydable est souvent utilisé pour le tube de refroidissement interne en raison de sa résistance à la corrosion et de sa capacité à supporter le flux de refroidissement à haute pression.

Composants supplémentaires (forets BTA) :

1. Tête de forage : la tête de forage des forets BTA peut être fabriquée en carbure massif ou comporter des plaquettes en carbure pour les arêtes de coupe.
2. Plaques d'appui : Ils sont souvent fabriqués en carbure ou en céramique pour offrir une résistance à l'usure et un support pendant le perçage.

Revêtements optionnels :

1. Nitrure de titane (TiN) : Ce revêtement de couleur or peut être appliqué sur la pointe de coupe pour renforcer la dureté, réduire le frottement et améliorer la résistance à l'usure.
2. Carbonitrure de titane (TiCN) : Ce revêtement noir offre une dureté et une résistance à l'usure encore plus grandes que le TiN, ce qui le rend approprié pour le perçage de matériaux plus durs ou pour des applications avec des vitesses de coupe élevées.
3. Nitrure d'aluminium et de titane (AlTiN) : Ce revêtement est connu pour sa résistance aux températures élevées et est souvent utilisé dans les applications de perçage à grande vitesse.
4. Autres revêtements : D'autres revêtements, tels que le carbone de type diamant (DLC) ou le nitrure de chrome (CrN), peuvent également être utilisés dans des applications spécifiques pour améliorer encore les performances et la longévité des forets pour trous profonds.

En sélectionnant soigneusement les matériaux et les revêtements appropriés pour chaque composant, les fabricants peuvent créer des forets pour trous profonds optimisés pour des applications spécifiques, garantissant la précision, l'exactitude et l'allongement de la durée de vie de l'outil dans les environnements difficiles du forage de trous profonds.

Les revêtements des forets pour trous profonds améliorent considérablement les performances, la durée de vie de l'outil et l'efficacité globale du forage. Voici les revêtements courants et spécialisés utilisés pour améliorer les forets pour trous profonds :

Revêtements courants :

1. Nitrure de titane (TiN) : Ce revêtement de couleur or est largement utilisé pour sa dureté, la réduction du frottement et l'amélioration de la résistance à la chaleur. Les forets pour trous profonds revêtus de TiN offrent une durée de vie d'outil accrue et de meilleures performances dans une variété de matériaux.
2. Carbonitrure de titane (TiCN) : Ce revêtement noir et dur offre une résistance à l'usure supérieure et une friction inférieure à celle du TiN. Les forets pour trous profonds revêtus de TiCN sont bien adaptés à l'usinage de matériaux abrasifs et aux applications de perçage à grande vitesse.
3. Nitrure de titane et d'aluminium (TiAlN) : Ce revêtement de couleur violette présente une excellente résistance à la chaleur et une grande dureté, ce qui le rend idéal pour les applications de perçage à grande vitesse et à haute température. Les forets à trous profonds revêtus de TiAlN excellent dans l'usinage des aciers trempés et d'autres matériaux difficiles.
4. Nitrure d'aluminium et de titane (AlTiN) : Ce revêtement dur, gris clair, présente une température d'oxydation et une résistance à l'usure élevées. Les forets à revêtement AlTiN conviennent à l'usinage à grande vitesse de matériaux difficiles à couper comme l'acier inoxydable et les alliages à base de nickel.

Revêtements spécialisés :

1. Carbone semblable au diamant (DLC) : Ce revêtement fin et dur offre une résistance à l'usure exceptionnelle, une faible friction et une inertie chimique. Les forets pour trous profonds revêtus de DLC conviennent à l'usinage des métaux non ferreux, des plastiques et des composites.
2. Nitrure de chrome (CrN) : Ce revêtement offre une bonne résistance à l'usure et à la corrosion, ce qui le rend adapté au forage dans des environnements corrosifs ou dans des matériaux qui ont tendance à coller au foret.
3. HiPIMS (High Power Impulse Magnetron Sputtering) : Cette technologie de revêtement avancée produit des revêtements extrêmement denses et lisses avec une adhérence et une résistance à l'usure accrues. Les forets pour trous profonds revêtus HiPIMS offrent des performances supérieures et une durée de vie plus longue dans les applications exigeantes.

Choisir le bon revêtement :

Le revêtement idéal pour un foret pour trous profonds dépend de plusieurs facteurs, notamment

• Le matériau à percer : La dureté et l'abrasivité du matériau à percer influencent le type de revêtement nécessaire. Les matériaux plus durs nécessitent généralement des revêtements plus résistants à l'usure.
• Conditions de perçage : Le perçage à grande vitesse ou à haute température peut nécessiter des revêtements ayant une résistance supérieure à la chaleur.
• Durée de vie souhaitée de l'outil : Les revêtements peuvent prolonger de manière significative la durée de vie des foreuses pour trous profonds, et le choix du bon revêtement peut donc contribuer à réduire les coûts de remplacement des outils.

Consulter le fabricant du foret ou un fournisseur compétent peut vous aider à sélectionner le revêtement optimal pour vos besoins spécifiques. En tenant compte du matériau, des conditions de forage et de la durée de vie souhaitée de l'outil, vous pouvez vous assurer que vos forets pour trous profonds offrent les meilleures performances et la meilleure longévité possibles.

Les perceuses pour trous profonds sont des outils spécialisés utilisés pour créer des trous précis et exacts avec un rapport profondeur/diamètre élevé. Cette capacité unique les rend indispensables dans diverses industries et applications où les méthodes de forage traditionnelles ne suffisent pas.

Applications industrielles :

• Aérospatiale : Le perçage de trous profonds est essentiel pour créer des passages complexes et des trous de refroidissement dans les composants critiques de l'aérospatiale tels que les arbres de turbine, les pièces de trains d'atterrissage et les collecteurs hydrauliques. Ces trous garantissent le bon fonctionnement et l'intégrité structurelle.
• Automobile : Dans l'industrie automobile, les perceuses à trous profonds sont utilisées pour créer des galeries d'huile et des passages de liquide de refroidissement dans les blocs moteurs, les culasses, les vilebrequins et les composants de transmission. Ces passages sont essentiels pour maintenir les performances optimales du moteur et sa longévité.
• Appareils médicaux : L'industrie des dispositifs médicaux s'appuie sur le perçage de trous profonds pour produire des trous précis dans les instruments chirurgicaux, les implants et d'autres composants médicaux. La précision et l'état de surface de ces trous sont essentiels pour garantir la fonctionnalité et la sécurité des appareils médicaux.
• Fabrication de moules : Le perçage de trous profonds est largement utilisé dans l'industrie du moulage pour créer des canaux de refroidissement dans les moules utilisés pour le moulage par injection de plastique. Ces canaux permettent de réguler la température du moule pendant le processus d'injection, ce qui permet d'obtenir des pièces en plastique de grande qualité et aux dimensions précises.
• Énergie : dans l'industrie pétrolière et gazière, les foreuses pour trous profonds sont utilisées pour créer des trous précis dans les équipements de forage, les tuyaux et d'autres composants. Ces trous sont essentiels pour le passage des fluides et d'autres fonctions critiques dans le processus d'extraction.
• La défense : L'industrie de la défense utilise le perçage de trous profonds pour la fabrication d'armes à feu, de canons d'artillerie et d'autres composants militaires qui nécessitent des trous profonds et précis. La précision et l'état de surface de ces trous sont essentiels pour la performance et la fiabilité des armes.

Autres applications :

• Fabrication générale : Les perceuses de trous profonds sont utilisées dans diverses industries manufacturières pour créer des trous dans les composants de machines, d'outils et d'autres équipements. Il s'agit par exemple de cylindres hydrauliques, d'essieux et de broches.
• Recherche scientifique : Le forage profond est également utilisé dans la recherche scientifique pour des applications telles que le carottage d'échantillons de la croûte terrestre ou la création de trous profonds pour des études géologiques.

Dans l'ensemble, les foreuses pour trous profonds jouent un rôle essentiel dans de nombreuses industries où des trous précis et profonds sont indispensables à la fonctionnalité, aux performances et à la sécurité des produits. Leur conception et leurs capacités spécialisées en font des outils indispensables à la fabrication et à l'ingénierie modernes.

Les foreuses pour trous profonds sont des outils indispensables dans un grand nombre d'industries où la création de trous précis et profonds est essentielle. Voici les principales industries qui utilisent des foreuses pour trous profonds :

1. L'aérospatiale : L'industrie aérospatiale fait largement appel au perçage de trous profonds pour la fabrication de composants critiques tels que les arbres de turbine, les pièces de trains d'atterrissage et les collecteurs hydrauliques. Ces trous sont essentiels pour l'écoulement de l'huile, le refroidissement et l'intégrité structurelle.
2. L'automobile : Dans le secteur automobile, le perçage profond est utilisé pour créer des galeries d'huile, des passages de liquide de refroidissement et d'autres canaux critiques dans les blocs moteurs, les culasses, les vilebrequins et les composants de transmission. Cela permet d'optimiser les performances et la longévité du moteur.
3. Dispositifs médicaux : Les perceuses de trous profonds sont essentielles dans l'industrie des appareils médicaux pour la fabrication d'instruments chirurgicaux, d'implants et d'autres composants qui nécessitent des trous précis et sans bavures.
4. Fabrication de moules : L'industrie de la fabrication de moules utilise largement le perçage de trous profonds pour créer des canaux de refroidissement dans les moules utilisés pour le moulage par injection de plastique. Ces canaux garantissent des températures constantes dans les moules, ce qui permet d'obtenir des pièces en plastique de haute qualité et de grande précision dimensionnelle.
5. Pétrole et gaz : Le forage de trous profonds est essentiel dans l'industrie du pétrole et du gaz pour créer des trous profonds dans les équipements de forage, les tuyaux et d'autres composants. Ces trous sont utilisés pour le passage des fluides, le contrôle de la pression et d'autres fonctions critiques pendant les opérations de forage.
6. La défense : Le forage de trous profonds joue un rôle important dans l'industrie de la défense pour la fabrication d'armes à feu, de canons d'artillerie et d'autres composants militaires qui nécessitent des trous profonds et précis avec des tolérances strictes.
7. Énergie : Le secteur de l'énergie utilise le forage de trous profonds pour diverses applications, telles que la création de trous dans les composants de turbines pour la production d'électricité et le forage de puits géothermiques.
8. Hydraulique et pneumatique : Les foreuses pour trous profonds sont utilisées pour créer des trous précis et lisses dans les cylindres hydrauliques et pneumatiques, les vannes et d'autres composants pour lesquels l'étanchéité est essentielle.
9. Fabrication générale : Les perceuses pour trous profonds sont également utilisées dans diverses industries manufacturières pour créer des trous dans les composants de machines, d'outils et d'autres équipements. Il s'agit par exemple d'essieux, de broches et de cylindres hydrauliques.

La polyvalence et la précision des perceuses pour trous profonds les rendent inestimables dans ces industries, où la qualité et la précision des trous profonds sont essentielles pour la performance, la sécurité et la longévité des produits.

Les foreuses pour trous profonds sont des outils spécialisés qui nécessitent des machines spécifiques pour une performance et une efficacité optimales. Voici les principaux types de machines utilisées pour le forage de trous profonds :

1. Les perceuses à pistolet : Ces machines sont spécialement conçues pour les forets à canon, qui sont des forets à cannelure unique dotés de canaux d'arrosage internes. Les perceuses à pistolet sont dotées de systèmes d'arrosage à haute pression, d'une rotation précise de la broche et de structures rigides qui garantissent la précision et l'efficacité du perçage de trous profonds. Elles sont souvent utilisées pour les trous de petit diamètre.
2. Perceuses BTA : Les foreuses BTA (Boring and Trepanning Association) sont utilisées pour le forage de trous profonds de plus grand diamètre. Ces machines utilisent des forets BTA, qui possèdent plusieurs arêtes de coupe et un système d'arrosage interne à travers la tête de forage. Les perceuses BTA sont connues pour leur taux d'enlèvement de matière élevé et leur capacité à produire des trous profonds et rectilignes.
3. Perceuses à éjecteur : Ces machines utilisent des forets à éjecteur, qui ont une conception unique à double tube pour une évacuation efficace des copeaux et une alimentation en liquide de refroidissement. Les machines de perçage à éjecteur conviennent à une large gamme de diamètres et de profondeurs de trous.
4. Centres de perçage de trous profonds : Ces machines sont polyvalentes et peuvent s'adapter à différentes techniques de perçage profond, notamment le perçage au pistolet, le perçage BTA et le perçage à éjecteur. Elles sont souvent dotées de la technologie CNC (Computer Numerical Control) pour l'automatisation et la précision.
5. Tours et centres d'usinage CNC : Bien qu'ils ne soient pas exclusivement destinés au perçage profond, les tours et centres d'usinage à commande numérique peuvent être équipés d'un outillage spécialisé et de systèmes d'arrosage à haute pression pour effectuer des opérations de perçage profond. Cette solution est souvent utilisée pour les pièces complexes qui nécessitent à la fois des opérations de tournage et de perçage de trous profonds.
6. Machines sur mesure : Dans certains cas, des machines sur mesure sont conçues pour des applications spécifiques de perçage profond. Ces machines sont conçues pour répondre à des exigences uniques en matière de taille et de profondeur du trou, de matériau et de volume de production.

Le choix de la machine dépend de plusieurs facteurs, notamment la taille du trou, la profondeur, le matériau, la précision requise et le volume de production. Il est recommandé de consulter des fabricants de machines-outils ou des experts pour déterminer la machine la mieux adaptée à vos besoins spécifiques en matière de perçage de trous profonds.

Voici quelques points supplémentaires à prendre en compte :

• Systèmes de refroidissement à haute pression : Les machines de perçage profond nécessitent des systèmes d'arrosage à haute pression pour éliminer efficacement les copeaux et refroidir la zone de coupe.
• Construction de machines rigides : Les machines doivent être rigides pour minimiser les vibrations et garantir la rectitude des trous percés.
• Outillage spécialisé : Le perçage de trous profonds nécessite souvent un outillage spécialisé, tel que des forets à canon, des forets BTA et des forets à éjecteur, ainsi que des supports et des adaptateurs appropriés.

En connaissant les différents types de machines et leurs capacités, vous pouvez prendre une décision éclairée et choisir la bonne machine pour votre application de perçage de trous profonds.

En tant que fabricant leader de foreuses pour trous profonds, Baucor offrirait probablement une gamme complète de services de soutien à la conception et à l'ingénierie pour s'assurer que les clients obtiennent des performances et une efficacité optimales dans leurs applications de forage de trous profonds. Ces services pourraient comprendre

1. Conception personnalisée de foreuses pour trous profonds : L'équipe d'ingénieurs expérimentés de Baucor travaille en étroite collaboration avec les clients pour concevoir des foreuses de trous profonds personnalisées, adaptées à leurs besoins spécifiques. Cela comprend l'optimisation des géométries de forage, la sélection des matériaux et des revêtements appropriés, et l'assurance que le foret répond aux spécifications exactes requises pour l'application.
2. Sélection des matériaux et expertise en matière de revêtement : Baucor fournit des conseils sur le choix du matériau et du revêtement les plus appropriés pour le foret pour trous profonds, en tenant compte de facteurs tels que le matériau de la pièce, les paramètres de forage et la durée de vie souhaitée de l'outil. Ils recommandent des matériaux comme le carbure solide, l'acier à pointe en carbure ou d'autres matériaux spécialisés, ainsi que des revêtements comme TiN, TiCN ou AlTiN pour améliorer le rendement et la durabilité.
3. Optimisation du processus de forage de trous profonds : Les ingénieurs de Baucor analysent les processus de forage existants du client et suggèrent des améliorations pour accroître l'efficacité, réduire l'usure des outils et améliorer la productivité globale. Il peut s'agir d'optimiser les paramètres de coupe comme la vitesse de la broche, la vitesse d'avance et la pression du liquide de refroidissement, ainsi que de recommander d'autres outils ou stratégies.
4. Dépannage et soutien technique : Baucor propose une assistance technique complète pour résoudre tous les problèmes que les clients rencontrent avec leurs foreuses pour trous profonds. Il pourrait s'agir d'un dépannage sur place, d'une assistance à distance par téléphone ou vidéoconférence, et d'un accès à une base de connaissances contenant des ressources techniques et des guides de dépannage.
5. Formation et éducation : Baucor peut proposer des programmes de formation ou des ateliers pour former les clients à l'utilisation et à l'entretien corrects des foreuses de trous profonds. Cela permettrait aux opérateurs de maximiser la durée de vie de l'outil, d'améliorer l'efficacité du forage et d'obtenir de meilleurs résultats.
6. Solutions spécifiques aux applications : Baucor peut avoir une expertise dans des industries ou des applications spécifiques qui nécessitent le perçage de trous profonds, comme l'aérospatiale, l'automobile ou les appareils médicaux. Elle peut tirer parti de ces connaissances pour offrir des solutions sur mesure qui répondent aux défis uniques de ces industries.
7. Recherche et développement : Baucor investit probablement dans la recherche et le développement afin d'améliorer continuellement sa technologie de forage profond et de mettre au point des solutions novatrices pour relever des défis de forage complexes. L'entreprise peut collaborer avec ses clients à des projets de recherche ou offrir des possibilités d'essais bêta pour de nouveaux produits.

En offrant une gamme complète de services de soutien à la conception et à l'ingénierie, Baucor peut aider ses clients à maximiser la valeur et le rendement de leurs foreuses de trous profonds, ce qui se traduit en fin de compte par une amélioration de la productivité, une réduction des coûts et une amélioration de la qualité des produits.

Les foreuses pour trous profonds sont des outils spécialisés conçus pour créer des trous avec des rapports profondeur/diamètre élevés, et leur conception est cruciale pour obtenir des performances, une précision et une efficacité optimales. Voici les principaux guides de conception des différents types de foreuses pour trous profonds :

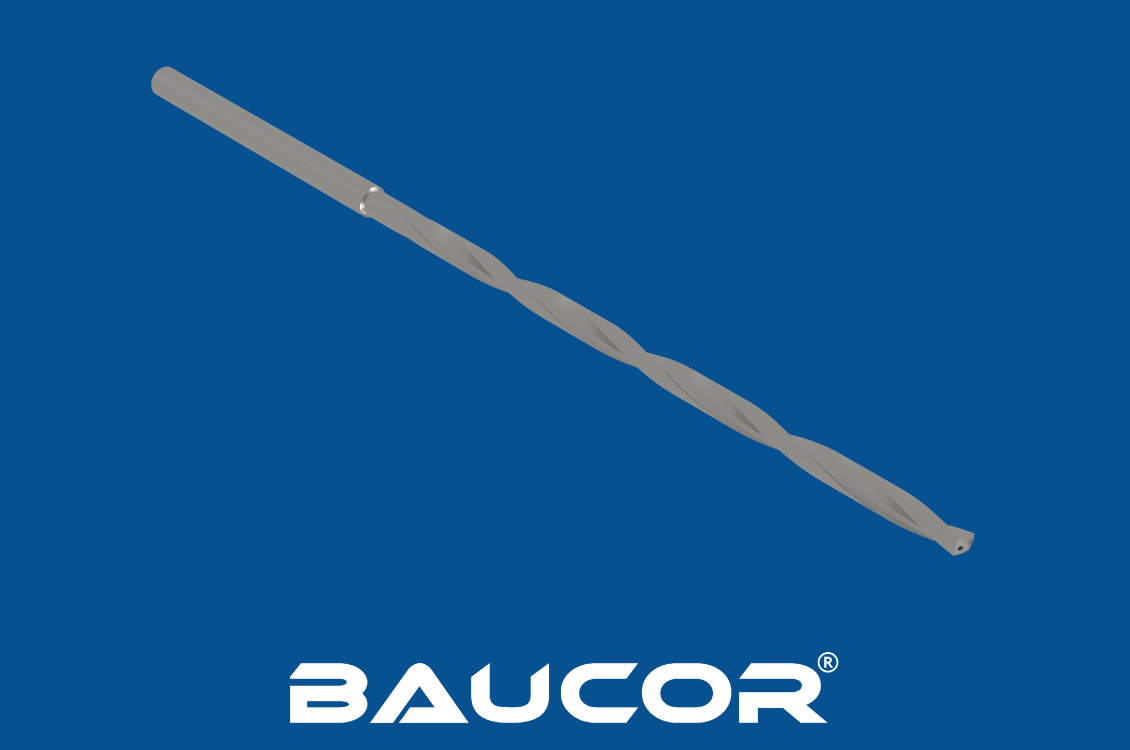

Forets à canon :

1. Conception à goujure unique : Les forets à canon sont dotés d'une seule goujure droite pour une évacuation efficace des copeaux et l'acheminement du liquide de refroidissement. Cette conception minimise les frottements et la production de chaleur pendant le perçage.
2. Trou d'arrosage interne : Un trou d'arrosage central traverse le foret sur toute sa longueur, ce qui permet d'acheminer le liquide de refroidissement à haute pression directement dans la zone de coupe. Cela garantit un refroidissement et une évacuation des copeaux efficaces, ce qui est essentiel pour le perçage de trous profonds.
3. Géométrie de la pointe de coupe : La géométrie de la pointe de coupe est essentielle pour obtenir des trous précis et minimiser l'usure de l'outil. Elle comprend les éléments suivants :

• Angle de la pointe : Généralement de l'ordre de 130 degrés, cet angle influence la formation des copeaux et les forces de coupe.
• Largeur de la marge : la largeur de la surface plane derrière l'arête de coupe affecte l'écoulement des copeaux et la stabilité de la coupe.
• Hauteur de la lèvre : La différence de hauteur entre les deux arêtes de coupe influe sur l'épaisseur des copeaux et les forces de coupe.

1. Patins de guidage : Situés derrière l'arête de coupe, les patins de guidage aident à stabiliser le foret et à maintenir la rectitude pendant le perçage de trous profonds. Le nombre, la taille et la forme des patins de guidage varient en fonction du diamètre du foret et de l'application.

Forets BTA :

1. Plusieurs arêtes de coupe : Les forets BTA ont plusieurs arêtes de coupe disposées autour de la tête du foret. Cela permet des taux d'enlèvement de matière plus élevés et une évacuation efficace des copeaux par l'alésage central.
2. Alimentation interne en liquide de refroidissement : Le liquide de refroidissement est acheminé à travers la tête de forage jusqu'à la zone de coupe, ce qui garantit un refroidissement et une évacuation des copeaux efficaces.
3. Foret pilote : Un foret pilote est souvent utilisé pour guider le foret BTA et établir la géométrie initiale du trou.

Forets à éjecteur :

1. Conception à double tube : Les forets à éjecteur sont dotés d'un double tube, le liquide de refroidissement étant acheminé par le tube extérieur et les copeaux étant évacués par le tube intérieur. Cela crée un effet Venturi qui améliore l'évacuation des copeaux.
2. Conception de la tête de coupe : La tête de coupe comporte généralement deux arêtes de coupe pour un enlèvement de matière efficace.

Considérations générales sur la conception de tous les forets pour trous profonds :

• Choix du matériau : Les modèles en carbure monobloc ou à pointe en carbure sont courants en raison de leur dureté et de leur résistance à l'usure.
• Revêtement : Les revêtements tels que TiN, TiCN ou AlTiN peuvent améliorer la durée de vie et les performances de l'outil.
• Longueur et diamètre totaux : Le rapport longueur/diamètre est un facteur essentiel pour déterminer la stabilité et les performances du foret.
• Conception de la queue : Il s'agit généralement d'une tige droite avec un méplat Weldon pour un serrage sûr dans le mandrin de la machine de forage.

En respectant ces guides de conception, les fabricants peuvent produire des forets pour trous profonds de haute qualité qui permettent de réaliser des trous précis, droits et profonds avec d'excellents états de surface, garantissant ainsi des performances optimales et une grande longévité dans les applications exigeantes.
