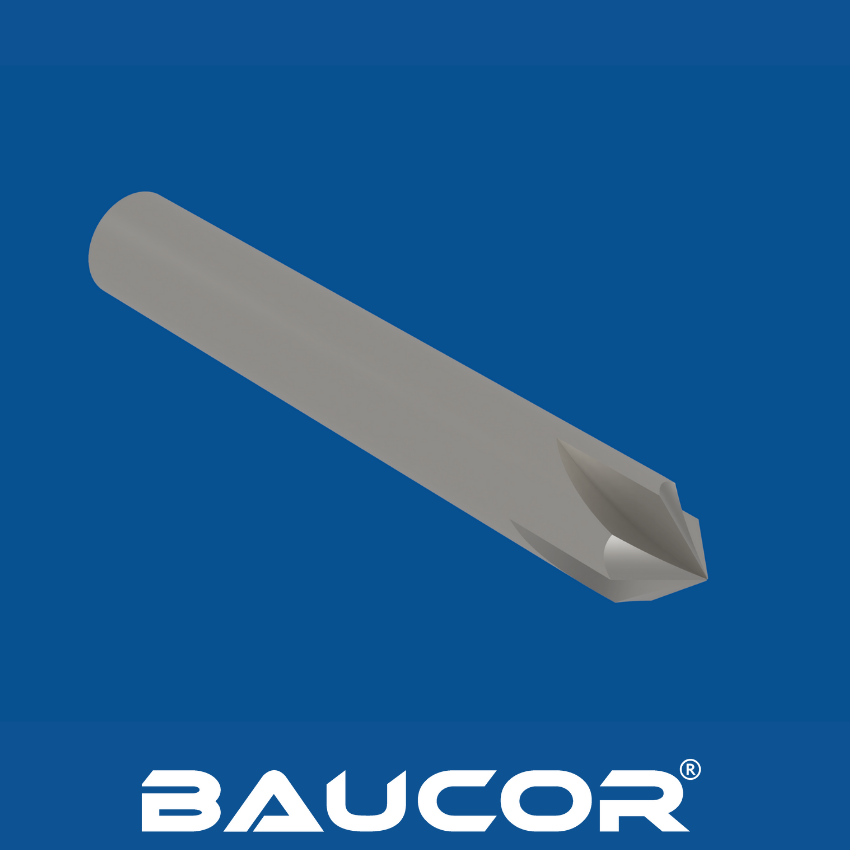

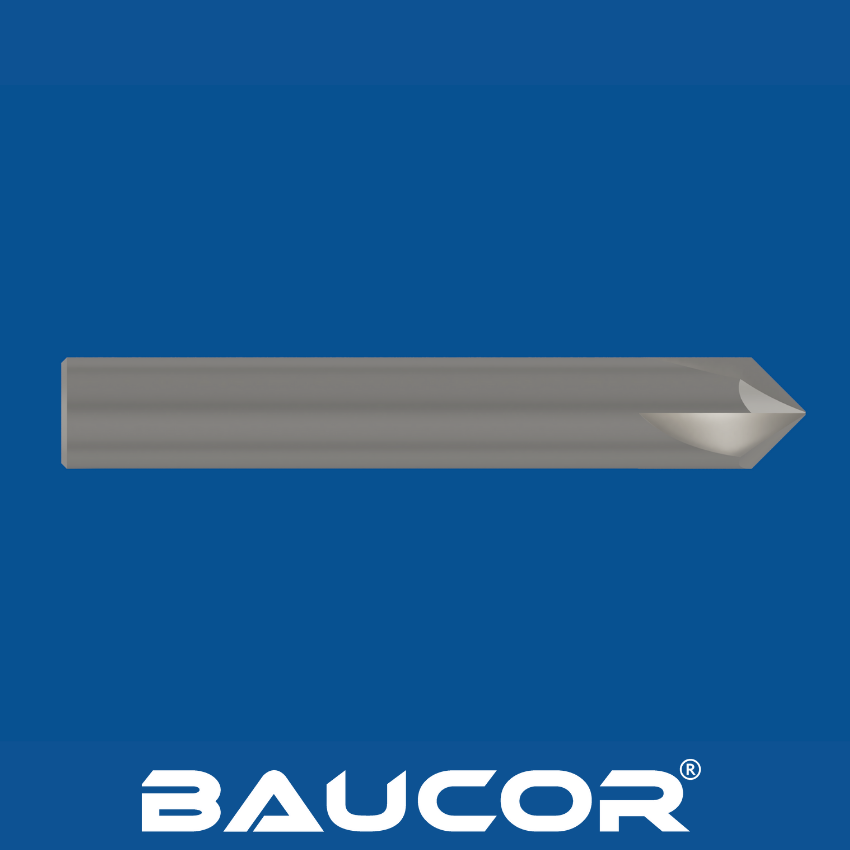

Les fraises à chanfrein pointu sont des outils polyvalents qui créent des chanfreins et des biseaux nets et précis sur divers matériaux de pièces à usiner. Il est essentiel de comprendre leurs matériaux de construction pour choisir le bon outil pour le travail.

Matériaux courants :

• Acier rapide (HSS) : Un choix polyvalent et rentable offrant une bonne ténacité et une bonne résistance à l'usure. Il convient à l'usinage de divers matériaux tels que l'acier, l'aluminium et les plastiques.
• Acier rapide au cobalt (HSS-E) : Contient du cobalt pour améliorer la dureté, la résistance à la chaleur et la résistance à l'usure par rapport à l'acier rapide standard. Il convient donc aux applications plus exigeantes et aux matériaux plus durs.
• Carbure massif : Exceptionnellement dur et résistant à l'usure, il est idéal pour la production en grande série, les matériaux abrasifs ou pour obtenir des finitions de chanfrein très lisses. Les fraises à chanfreiner en carbure ont une durée de vie plus longue mais sont plus fragiles que les fraises en acier rapide.

Matériaux moins courants et spécialisés :

• Aciers à base de poudre métallique (PM) : Les aciers PM offrent un équilibre de propriétés entre l'acier rapide et le carbure. Ils conviennent à la production de volumes modérés à élevés et offrent une meilleure résistance à l'usure que les aciers rapides standard.
• Céramiques : Extrêmement dures et résistantes à la chaleur, elles sont utilisées pour l'usinage très spécialisé de matériaux durs ou pour obtenir des tolérances ultra-précises et des finitions lisses. Les fraises en céramique sont plus fragiles et plus chères.
• Diamant polycristallin (PCD) : Le nec plus ultra en matière de résistance à l'usure. Les fraises à chanfrein en PCD sont utilisées pour l'usinage de haute précision des métaux non ferreux ou des matériaux abrasifs, lorsque la durée de vie de l'outil est primordiale.

Facteurs supplémentaires

• Revêtements : De nombreuses fraises à chanfreiner, quel que soit le matériau de base, peuvent être revêtues de matériaux tels que le nitrure de titane (TiN), le nitrure d'aluminium et de titane (TiAlN) ou d'autres matériaux afin d'améliorer la résistance à l'usure, de réduire le frottement et d'allonger la durée de vie de l'outil.

Compatibilité des matériaux : Le meilleur matériau pour une fraise à chanfrein pointu dépend fortement du matériau de la pièce à usiner.

Les fraises à chanfrein pointues sont essentielles pour créer des bords biseautés sur les pièces, et le bon revêtement peut améliorer considérablement leurs performances. Voici un aperçu des choix les plus courants et les plus avantageux :

Revêtements les plus courants :

• Nitrure de titane (TiN) : Revêtement à usage général qui augmente la dureté, la résistance à l'usure et réduit le frottement. C'est un bon choix pour de nombreuses applications.
• Nitrure de titane et d'aluminium (TiAlN) : Offre une dureté, une résistance à la chaleur et une résistance à l'oxydation supérieures à celles du TiN. Excellent pour l'usinage de matériaux plus durs ou à des vitesses et des avances plus élevées.
• Carbonitrure de titane (TiCN) : Offre une bonne résistance à l'usure et un excellent pouvoir lubrifiant, réduisant le frottement et améliorant l'écoulement des copeaux.
• Nitrure de chrome (CrN) : Offre une bonne résistance à l'usure et une protection contre la corrosion. Convient aux applications impliquant des liquides de refroidissement ou de l'humidité.
• Nitrure d'aluminium et de titane (AlTiN) : Variante du TiAlN, il présente souvent de meilleures performances dans des conditions de coupe à haute température.
• Carbone semblable au diamant (DLC) : Extrêmement dur avec un coefficient de frottement très faible. Idéal pour l'usinage des matériaux abrasifs, des métaux non ferreux, ou lorsque la durée de vie de l'outil et l'état de surface doivent être exceptionnels.

Revêtements spécialisés :

• Revêtements multicouches : Combinez des couches de différents matériaux de revêtement pour obtenir des caractéristiques de performance sur mesure.
• Revêtements nanocomposites : Ils offrent une dureté et une résistance à l'usure accrues grâce à leur nanostructure unique.

Choisir le bon revêtement

Le revêtement le mieux adapté à votre fraise à chanfreiner à pointe dépend des éléments suivants :

• Le matériau de la pièce : Les matériaux plus durs bénéficient de revêtements plus durs et résistants à la chaleur tels que TiAlN ou DLC.
• Paramètres d'usinage : Les conditions de coupe agressives favorisent les revêtements à haute résistance à la chaleur.
• Lubrification : Certains revêtements excellent avec une lubrification minimale, d'autres fonctionnent bien avec des liquides de refroidissement.
• Coût : Les revêtements plus avancés comme le DLC sont généralement plus chers, mais ils permettent de réaliser des économies à long terme grâce à l'augmentation de la durée de vie de l'outil.
• Conseils d'experts : Baucor dispose d'experts en revêtements qui peuvent vous recommander le revêtement idéal pour votre application spécifique de coupe en chanfrein.

Les fraises à chanfrein pointu ont des applications polyvalentes dans divers secteurs et tâches. Voici où elles sont couramment utilisées :

Applications principales :

• Création de chanfreins : Leur fonction première est de créer des chanfreins angulaires sur les pièces. Les objectifs sont multiples :


• Ébavurage : Élimination des arêtes vives et des bavures pour améliorer la sécurité et la manipulation des pièces.
• Esthétique : Création d'un aspect visuellement attrayant et fini sur les arêtes.
• Préparation de la soudure : Chanfreinage des arêtes avant le soudage pour améliorer la pénétration et la résistance de la soudure.
• Réduction des concentrations de contraintes : Les chanfreins répartissent les contraintes dans les angles pour améliorer la durabilité des pièces.
• Chanfreinage : Création d'évidements coniques autour des trous pour permettre aux têtes de vis d'affleurer la surface de la pièce ou d'être en dessous.
• Surfaçage par points : Création de surfaces planes et lisses autour des trous afin d'obtenir une surface d'accouplement sûre pour les fixations ou les composants.

Industries spécifiques et exemples :

• Aérospatiale et défense : Pour l'usinage de composants de haute précision où les tolérances serrées, l'ébavurage et les finitions lisses sont essentiels.
• Automobile : Pour le chanfreinage et l'ébavurage de composants de moteurs, de boîtiers, etc.
• Usinage général : Utilisé par les machinistes pour une grande variété de tâches dans les ateliers de fabrication, les ateliers d'outillage et de matriçage et les environnements de fabrication.
• Fabrication d'appareils médicaux : Pour un chanfreinage précis sur des composants délicats ou critiques pour la sécurité.

Mode d'utilisation :

Les fraises à chanfrein pointu sont généralement utilisées dans les fraiseuses à commande numérique, les fraiseuses manuelles et même parfois dans les perceuses à colonne pour de simples opérations de chanfreinage.

Les fraises à chanfrein pointu sont des outils polyvalents qui permettent une finition et un ébavurage de précision des bords. Elles sont indispensables dans les industries où la qualité, la sécurité et les performances des composants sont primordiales. Jetons un coup d'œil aux secteurs clés :

• L'aérospatiale et la défense : Ces secteurs exigent des composants irréprochables. Les fraises à chanfrein pointu assurent des bords lisses, des chanfreins précis et l'ébavurage des pièces critiques pour lesquelles des tolérances serrées sont essentielles.
• Automobile : Les fraises à chanfrein pointu jouent un rôle important dans l'usinage des composants des moteurs, des systèmes de transmission et de diverses autres pièces automobiles, qui exigent des arêtes nettes et de la précision.
• Usinage général et fabrication : Les machinistes de nombreuses industries utilisent des fraises à chanfrein pointues pour l'ébavurage, la création de chanfreins esthétiques, la préparation des surfaces pour le soudage, le chanfreinage et le surfaçage par points de divers composants.
• Fabrication d'appareils médicaux : La sécurité et les finitions lisses sont cruciales pour les composants médicaux. Les fraises à chanfrein pointu assurent un chanfreinage et un ébavurage précis et répondent aux normes rigoureuses de l'industrie.
• Pétrole et gaz : ce secteur peut utiliser des fraises à chanfrein pointu pour l'usinage de composants utilisés dans les équipements de forage, de raffinage et de transport.

Pourquoi les fraises à chanfrein pointu sont-elles populaires ?

Leur capacité à atteindre les coins internes et à créer des chanfreins à l'intérieur des trous les rend indispensables dans les industries axées sur la précision et les finitions supérieures.

Les fraises à chanfrein pointu sont des outils polyvalents qui trouvent des applications dans plusieurs types de machines :

• Fraiseuses CNC : Les fraiseuses CNC offrent la combinaison idéale de précision, d'automatisation et de flexibilité pour les tâches de chanfreinage complexes. Elles peuvent être programmées pour créer des chanfreins à différents angles, profondeurs et emplacements sur la pièce.
• Fraiseuses manuelles : Les machinistes qualifiés utilisent des fraises à chanfrein pointues dans les fraiseuses manuelles pour les tâches nécessitant un chanfrein, un surfaçage ponctuel et un chanfreinage. Bien qu'elles requièrent davantage de compétences de la part de l'opérateur, les fraiseuses manuelles offrent une certaine souplesse pour les travaux personnalisés ou uniques.
• Perceuses à colonne (usage limité) : Dans certains scénarios de base, une perceuse à colonne peut être utilisée avec une fraise à chanfrein pointu pour des opérations de chanfreinage simples.

Lorsque vous choisissez un fournisseur de fraises à chanfrein pointu, Baucor ne se contente pas d'offrir les outils. Baucor offre un soutien complet en matière de conception et d'ingénierie pour vous assurer des résultats optimaux dans vos applications spécifiques. Voici ce à quoi vous pouvez vous attendre :

1. Optimisation collaborative de la conception

• Sélection des matériaux : Les ingénieurs de Baucor travaillent avec les clients pour sélectionner le matériau optimal (HSS, Cobalt HSS, carbure, etc.) en fonction des matériaux de la pièce, des volumes de production et de la durée de vie souhaitée de l'outil.
• Expertise en géométrie : Conseils sur l'angle de chanfrein idéal, le nombre de goujures, les angles de dépouille et la géométrie de la pointe adaptés à des applications spécifiques pour une efficacité et une qualité de finition maximales.
• Personnalisation : Création de fraises à chanfrein personnalisées avec des dimensions, des angles ou des caractéristiques spécialisées non standard pour des applications uniques.
• Recommandations en matière de revêtement : Orienter les clients vers le revêtement idéal (TiN, TiAlN, DLC, etc.) pour maximiser la durée de vie de l'outil et les performances dans des conditions d'usinage spécifiques.

2. Simulation et essais avancés

• Analyse par éléments finis (FEA) : Simulation des forces de coupe et des contraintes sur la conception de la fraise à chanfrein, prédiction des points de défaillance potentiels et optimisation de la résistance et de la rigidité.
• Analyse de l'écoulement des copeaux : Modélisation de la formation et de l'évacuation des copeaux pour garantir une coupe efficace, en particulier lors de l'usinage de matériaux difficiles.
• Prototypage et essais en interne : Baucor dispose d'installations dédiées au prototypage rapide et aux essais rigoureux des nouvelles conceptions de fraises à chanfrein dans des conditions réelles.

3. Optimisation et soutien continus

• Surveillance du rendement : Partenariat avec les clients pour analyser les données sur l'usure de l'outil, suggérer des ajustements aux paramètres d'usinage ou des modifications potentielles à la conception pour une efficacité encore plus grande.
• Expertise technique : Une équipe d'ingénieurs est disponible pour répondre aux questions, résoudre les problèmes et aider à maximiser le rendement des fraises à chanfreiner Baucor.

Proposition de valeur de Baucor : Ce soutien complet fait passer Baucor du statut de simple fournisseur d'outils à celui de partenaire dans la résolution des problèmes de fabrication et l'amélioration continue des opérations d'usinage des clients.

Les fraises à chanfrein pointu sont des outils essentiels pour les opérations d'usinage de précision qui nécessitent des arêtes nettes, un ébavurage et des angles de chanfrein spécifiques. Mais la conception de la fraise à chanfrein pointu idéale ne se limite pas à la sélection d'un matériau et d'un angle. Voici une analyse des facteurs clés à prendre en compte :

Éléments de conception essentiels

• Le matériau est important : Choisissez entre l'acier rapide (HSS), l'acier rapide au cobalt, le carbure monobloc ou d'autres matériaux spécialisés. Tenez compte de la dureté de votre pièce, de la durée de vie souhaitée de l'outil et du volume de production pour faire le bon choix.
• La puissance des revêtements : Améliorez les performances avec des revêtements tels que TiN, TiAlN, CrN, ou même du carbone ultra-dur de type diamant (DLC). Ces revêtements réduisent le frottement, protègent contre l'usure et gèrent la chaleur, prolongeant ainsi la durée de vie de l'outil.
• Choix de la queue : Optez pour une queue droite ou conique pour l'adapter à votre fraiseuse CNC, à votre fraiseuse manuelle ou à toute autre machine-outil choisie.
• Tout sur les angles : Choisissez l'angle de chanfrein (souvent 45, 60 ou 90 degrés) qui convient le mieux aux exigences de votre application.
• Finesse des goujures : le nombre et la forme des goujures influencent l'enlèvement des copeaux et l'état de surface. Les goujures hélicoïdales favorisent souvent une coupe plus douce.
• Solidité de la pointe : Assurez-vous que la conception de la pointe est suffisamment robuste pour le matériau de la pièce et les paramètres d'usinage.
• Angles de dépouille : Des angles de dépouille optimisés derrière les arêtes de coupe sont essentiels pour la réduction du frottement et la résistance de l'arête de coupe.
• Le bon dimensionnement : Toutes les dimensions, y compris le diamètre, la longueur et la longueur de la goujure, doivent correspondre à votre tâche d'usinage spécifique.

Au-delà des principes de base : Trouver l'ajustement parfait

• La pièce à usiner est importante : Les matériaux plus durs nécessitent des matériaux et des revêtements de fraises plus durs et plus résistants à l'usure.
• Taille du chanfrein : Elle détermine le diamètre de la fraise et l'angle de chanfrein requis.
• Objectifs de finition de surface : Pour obtenir une douceur exceptionnelle, il peut être nécessaire d'utiliser des goujures plus nombreuses et des revêtements spécialisés.
• Volume de production : L'usinage de gros volumes bénéficie de matériaux plus durs comme le carbure et de revêtements durables.

Les conseils d'un expert sont essentiels

La conception de la fraise à chanfrein pointu idéale implique d'équilibrer les compromis entre divers facteurs. Un partenariat avec Baucor vous donne accès à une expertise de pointe en matière de conception et vous assure d'obtenir l'outil parfait pour optimiser vos processus d'usinage.
