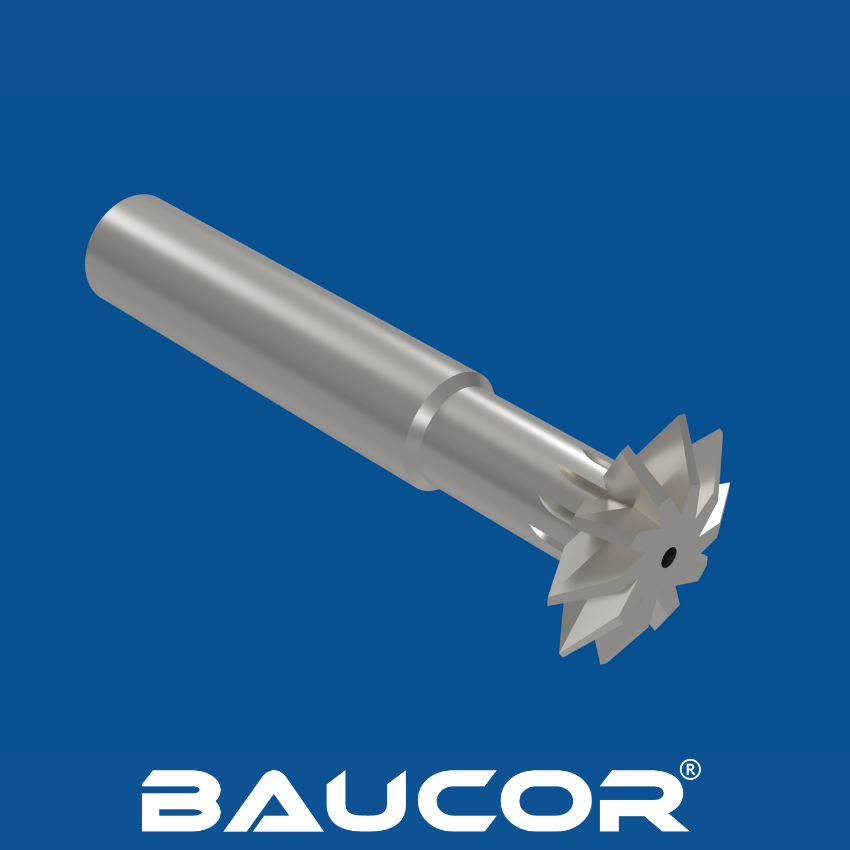

Choisir le bon matériau pour votre application

Le matériau optimal pour une fraise à rainure de clavette à rayon complet dépend de facteurs tels que

• Le matériau de la pièce : La dureté et l'abrasivité du matériau à usiner.
• Paramètres d'usinage : Les vitesses de coupe et les avances influencent l'usure de l'outil.
• Volume de production : Il influe sur l'importance de la durée de vie de l'outil et de la rentabilité.
• Finition de surface souhaitée : les matériaux de coupe plus durs peuvent produire une finition plus fine de la rainure de clavette.

Matériaux couramment utilisés

Aciers rapides (HSS) :

• Types : M2, M7, T15 sont couramment utilisés dans la fabrication des fraises pour sièges de clavette.
• Avantages : Bonne ténacité, résistance à l'usure et prix abordable. Idéal pour l'usinage général de divers matériaux.
• Limites : Moins adaptées aux matériaux très durs ou abrasifs, où la durée de vie de l'outil peut être limitée.

Aciers rapides au cobalt :

• Exemples : Incluent des nuances telles que M35 et M42, contenant des ajouts de cobalt.
• Avantages : Résistance à la chaleur et dureté améliorées par rapport aux aciers rapides standard. Ils sont mieux adaptés à l'usinage de matériaux plus résistants à des vitesses plus élevées.
• Limites : Coût plus élevé que l'acier rapide ordinaire.

Carbure de tungstène :

Nuances : Diverses nuances de carbure aux propriétés différentes. Les fraises pour sièges de clés utilisent souvent des qualités plus dures et moins fragiles pour la résistance aux chocs.

Avantages : Dureté exceptionnelle, résistance à l'usure et performances à haute température. Idéales pour la coupe de matériaux très durs et les applications exigeantes.

Limites : Coût plus élevé et plus grande fragilité que l'acier rapide, ce qui nécessite une manipulation prudente.

• Métal en poudre (PM) :


• Types : PM-HSS et PM-T15 offrent des avantages par rapport aux aciers à outils produits traditionnellement.
• Avantages : Structure de grain plus fine pour améliorer la ténacité, la résistance à l'usure et l'aptitude à l'affûtage.
• Limites : Coût relativement plus élevé par rapport aux aciers rapides conventionnels.

Baucor : Votre spécialiste des matériaux et des solutions de coupe

L'expertise de Baucor va jusqu'à vous aider à choisir le matériau idéal pour vos fraises à rainurer à rayon complet. Nous prenons en compte tous les facteurs ayant un impact sur vos opérations d'usinage.

Avantages des revêtements :

Les revêtements présentent plusieurs avantages pour les fraises à siège de clé à rayon complet :

• Réduction du frottement et de la chaleur : Réduction de l'échauffement et prolongation de la durée de vie de l'outil.
• Amélioration de la résistance à l'usure : Création d'une couche dure et protectrice sur la fraise.
• Amélioration de l'évacuation des copeaux : Certains revêtements réduisent l'adhérence des copeaux, évitant ainsi le colmatage.
• Optimisation des performances dans des matériaux spécifiques : Adaptation des revêtements à des matériaux tels que l'aluminium ou les alliages à haute résistance.

Options de revêtement courantes

• TiN (nitrure de titane) : Revêtement polyvalent de couleur or offrant une bonne dureté et une résistance à l'usure générale.
• TiCN (carbonitrure de titane) : Une alternative plus dure et plus lisse au TiN, améliorant la résistance à l'usure et l'écoulement des copeaux.
• TiAlN (nitrure d'aluminium et de titane) : Excellent pour les applications exigeantes en raison de sa grande stabilité thermique. Bien adapté aux vitesses de coupe plus élevées et aux matériaux plus durs.
• AlTiN (nitrure d'aluminium et de titane) : Similaire au TiAlN avec une dureté et une résistance à l'oxydation encore plus grandes, idéal pour l'usinage de matériaux très durs.
• CrN (Nitrure de chrome) : Offre une bonne résistance à l'usure et un bon pouvoir lubrifiant, particulièrement utile dans les applications où l'adhérence est un problème.
• Revêtements multicouches : La combinaison de différents revêtements en couches permet d'adapter davantage les caractéristiques de performance à des besoins spécifiques.

L'expertise de Baucor en matière de revêtement

L'équipe de Baucor peut vous conseiller sur la meilleure solution de revêtement pour vos fraises à rainurer à rayon complet :

• Le matériau de la pièce : Les matériaux que vous usinez jouent un rôle majeur dans la sélection du revêtement.
• Configuration de l'usinage : Les conditions d'usinage à sec ou à l'eau peuvent avoir un impact sur le revêtement idéal.
• Améliorations souhaitées : Qu'il s'agisse de la durée de vie de l'outil, de l'état de surface ou de la vitesse de coupe.

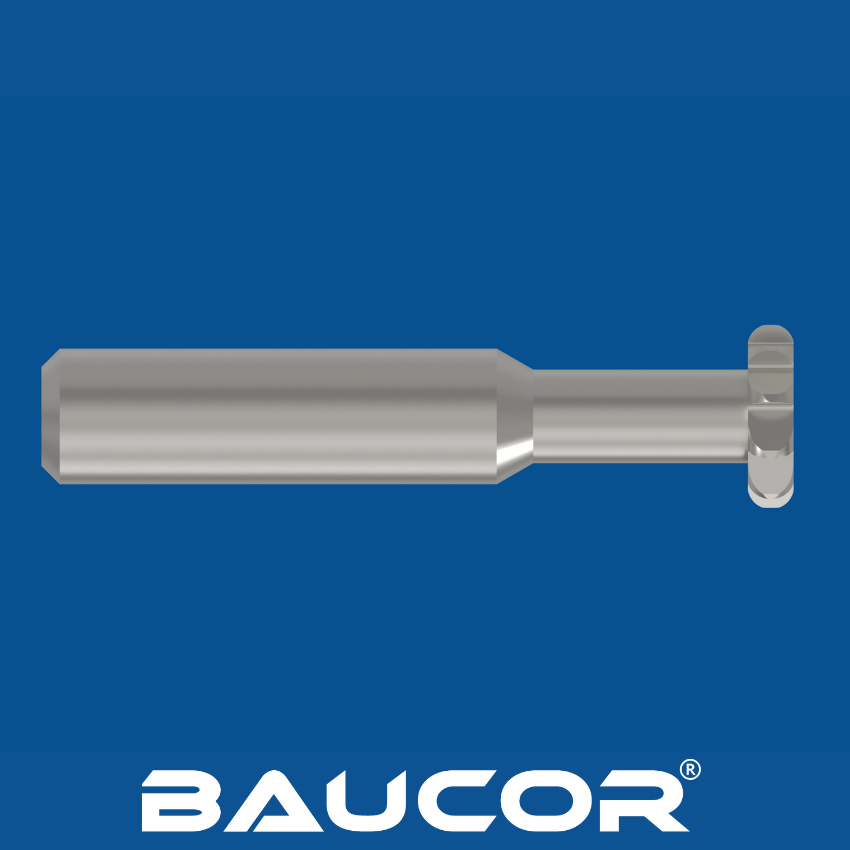

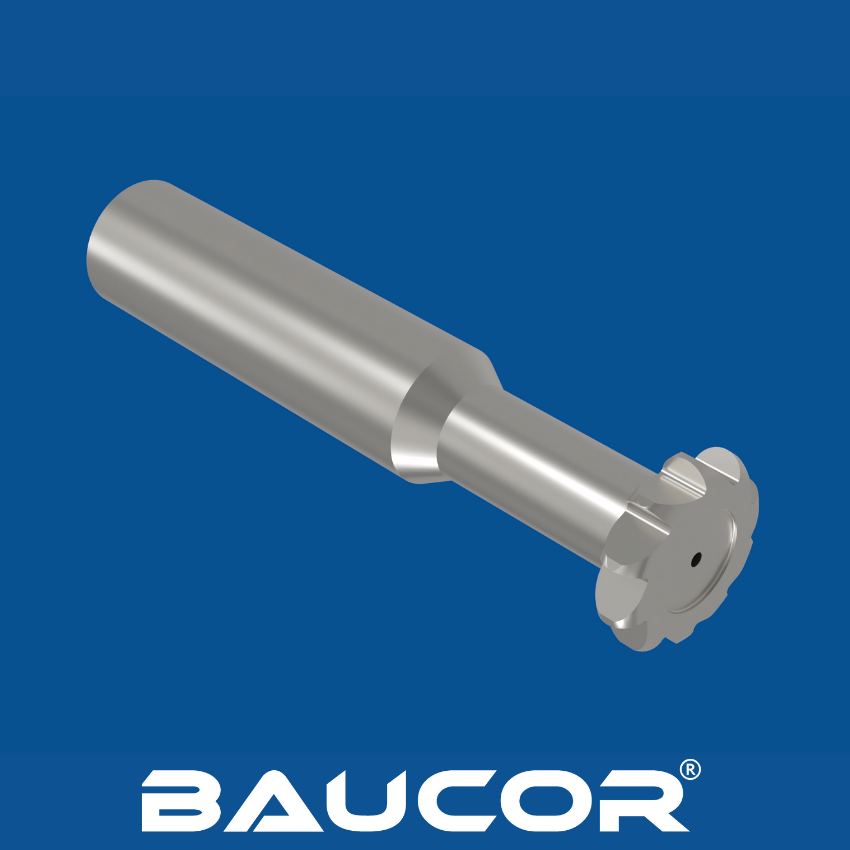

Applications des fraises à rainure de clavette à rayon complet dans l'industrie

Les fraises à clavette à rayon complet, également connues sous le nom de fraises à clavette Woodruff, trouvent une utilisation essentielle dans divers processus de fabrication et d'usinage nécessitant un verrouillage sûr des composants et une transmission souple du couple.

Principaux domaines d'utilisation

• Usinage de rainures et de clavettes semi-circulaires : La fonction principale de ces fraises est de créer des rainures de clavette arrondies dans les arbres, les alésages, les engrenages, les moyeux et d'autres composants rotatifs.
• Assemblage de composants : Les rainures de clavette à rayon complet sont utilisées en conjonction avec les clavettes Woodruff pour fixer et positionner avec précision les pièces sur les arbres.
• Usinage de production : Ces fraises sont largement utilisées dans la production de pièces de machines, d'outils et de divers composants industriels.
• Réparation et entretien : Les fraises à rayon complet sont utilisées pour la remise en état des machines dont les rainures de clavette sont endommagées ou doivent être remplacées.

Industries dans lesquelles les fraises à rainure de clavette à rayon complet sont courantes

• Automobile : Création de rainures de clavette sur les arbres, les engrenages et d'autres composants rotatifs du groupe motopropulseur et de la transmission.
• Aérospatiale : Usinage d'éléments structurels, de composants de moteurs et d'assemblages nécessitant des rainures de clavette de précision et des connexions sûres.
• Fabrication de machines : Largement utilisé pour la formation de rainures de clavettes dans les arbres, les accouplements, les engrenages et divers composants de machines.

Fabrication générale : Diverses applications dans les industries où les composants rotatifs doivent être solidement fixés.

Les fraises à clavette à rayon complet (fraises à clavette Woodruff) sont indispensables dans les industries où la précision, l'accouplement sûr des composants et l'efficacité de l'usinage sont primordiaux. Voici un aperçu complet :

Fabrication automobile :

• Arbres de transmission et de groupe motopropulseur
• Engrenages, essieux et divers composants de la transmission
• Composants de moteur nécessitant une fixation sûre des poulies et des pignons.

Industrie aérospatiale :

• Composants structurels
• Pièces de turbines et de moteurs
• Assemblages de trains d'atterrissage et autres pièces pour lesquelles des connexions sûres et des concentrations de contraintes minimales sont essentielles.

Machines et équipements lourds :

• Arbres, essieux et boîtes de vitesses de grande taille utilisés dans les engins de terrassement, de construction et d'exploitation minière.
• Cylindres hydrauliques, pompes et valves dans les systèmes hydrauliques complexes.

Production d'énergie :

• Arbres de turbines et accouplements dans les centrales électriques à combustibles fossiles et renouvelables.
• Assemblage sécurisé de composants de générateurs et de pièces rotatives.

Pétrole et gaz :

Chaînes de forage et outils de fond de puits

Vannes, pompes et composants critiques dans les infrastructures de raffinage et de distribution.

• Fabrication générale : Une vaste gamme d'applications où des composants rotatifs ou coulissants doivent être fixés en toute sécurité sur des arbres ou dans des alésages. Voici quelques exemples :
• Boîtes de vitesses industrielles
• équipements de transformation des aliments
• Machines d'emballage
• Composants de machines-outils

Pourquoi les fraises à rainure de clavette à rayon complet sont-elles préférées ?

• Concentrations de contraintes réduites : Le profil arrondi minimise les remontées de contraintes par rapport aux rainures de clavette à fond carré, ce qui améliore la durabilité des composants.
• Alignement avec les clés standard : Les rainures de clavette à rayon complet s'adaptent parfaitement aux clavettes de Woodruff disponibles sur le marché.
• Efficacité de l'usinage : Peuvent souvent être usinées en moins de passes que les rainures de clavette à fond carré.

Baucor : Votre partenaire en usinage de précision

L'expertise de Baucor s'étend à la fourniture de solutions d'usinage de sièges de clés à rayon complet adaptées aux besoins exigeants de diverses industries. Nous offrons :

• Expertise en matière de matériaux : Des fraises optimisées pour divers matériaux de pièces à usiner, des aciers aux alliages à haute résistance.
• La personnalisation : Des solutions sur mesure pour des exigences uniques et des applications spécialisées.
• Connaissance de l'industrie : Nous vous aidons à sélectionner le bon outil de coupe pour rationaliser vos processus de fabrication.

Types de machines courants

Les fraises à siège de clé à rayon complet peuvent être utilisées sur divers types de machines, offrant ainsi une grande souplesse pour différents environnements de production :

• Fraiseuses :

• Fraiseuses horizontales : Idéales pour découper des rainures de clavettes sur le côté d'une pièce.
• Fraiseuses verticales : Elles peuvent être utilisées à la fois pour la découpe horizontale et verticale de sièges de clés.
• Centres de fraisage CNC : Ils offrent l'automatisation, la précision et la capacité de traiter des tâches complexes d'usinage de rainures de clavettes.
• Brocheuses : Il s'agit de machines spécialisées conçues spécifiquement pour la découpe de rainures de clavettes, tant internes qu'externes. Le brochage peut être très productif pour les applications appropriées.


• Toupies (moins courantes) : Il s'agit de machines plus anciennes parfois utilisées pour l'usinage des rainures de clavette, mais qui sont de moins en moins répandues en raison des avantages offerts par d'autres méthodes.



Facteurs de sélection des machines

La machine idéale pour votre fraise à rainurer à rayon complet dépend de facteurs tels que

• La taille et la géométrie de la pièce : La taille et la forme de votre pièce à usiner déterminent la taille et les capacités de la machine.
• Volume de production : Les gros volumes de production privilégient souvent l'usinage CNC ou le brochage pour des raisons de rapidité et d'efficacité.
• Exigences de précision : Pour les tolérances très serrées, les centres d'usinage CNC excellent souvent.
• Budget et équipement existant : Le coût de l'équipement et votre parc de machines existant influencent vos choix.

Baucor : Fraises à siège pour votre installation d'usinage

Notre équipe peut vous aider à choisir les fraises à rainurer à rayon complet qui conviennent le mieux à vos machines et applications spécifiques. Nous prenons en compte

• La taille et la conicité de la queue de la fraise : Assurer un ajustement et une rigidité appropriés dans le porte-outil de votre machine.
• Puissance de la machine et vitesse de la broche : Adapter les capacités de la fraise aux caractéristiques de performance de votre machine.

En tant que spécialiste mondial des fraises pour sièges de clés, Baucor sait que pour obtenir des résultats optimaux, il ne suffit pas de disposer d'un outil de première qualité. Nous offrons un soutien complet en matière de conception et d'ingénierie, y compris :

• Analyse approfondie des besoins : Nos ingénieurs travaillent avec vous pour comprendre vos défis d'usinage spécifiques, les matériaux de la pièce et les résultats souhaités.
• Consultation sur les matériaux et les revêtements : Nous vous aidons à sélectionner le matériau de coupe idéal (acier rapide, carbure, etc.) et le revêtement adapté à votre application et à vos objectifs de performance.
• Optimisation de la taille et de la géométrie : Baucor aide à déterminer le diamètre correct de la fraise, les dimensions de la rainure de clavette et le profil de la fraise pour assurer un ajustement adéquat, la distribution des contraintes et la prévention des bris.
• Recommandations sur les paramètres d'usinage : Nous fournissons des conseils sur les vitesses de coupe, les avances et les profondeurs de coupe adaptées à votre configuration spécifique et à votre sélection de fraises.
• Collaboration en matière d'usinage et de fixation : Baucor peut travailler avec vous pour concevoir des montages personnalisés ou vous suggérer des façons d'optimiser la tenue de l'ouvrage pour un usinage efficace et précis des sièges de clés.
• Dépannage et amélioration continue : Nos ingénieurs analysent vos méthodes existantes pour identifier les goulots d'étranglement, suggérer des améliorations d'outils ou résoudre des problèmes tels que l'ébarbage ou l'usure excessive des outils.
• Conception de fraises sur mesure : Pour les besoins très spécialisés, les ingénieurs de Baucor peuvent concevoir et fabriquer des fraises pour sièges de clés à rayon complet entièrement sur mesure afin de relever des défis uniques.

Baucor : Votre partenaire en matière de solutions optimisées pour les sièges de clés

En vous associant à Baucor, vous avez accès à ce qui suit

• Des décennies d'expertise en usinage : Notre connaissance approfondie des outils de coupe et de leurs applications se traduit par des solutions pratiques pour vous.
• Une approche axée sur l'application : Nous nous concentrons sur les résultats dont vous avez besoin, qu'il s'agisse d'une durée de vie d'outil plus longue, d'une production plus rapide ou d'une qualité de composant améliorée.
• Conception collaborative : Baucor travaille en étroite collaboration avec vous pour développer les solutions idéales d'usinage de sièges de clés à rayon complet.

Principaux éléments de conception et considérations

• Diamètre de la fraise : Il doit correspondre à la largeur de la rainure de clavette et au diamètre de l'arbre ou de l'alésage.
• Rayon : Détermine le profil semi-circulaire de la rainure de clavette et doit correspondre aux dimensions standard des clavettes de Woodruff.
• Nombre de dents : Influence la charge de copeaux et la douceur de la coupe. Un plus grand nombre de dents est généralement préférable pour les matériaux plus durs.
• Géométrie des dents :
• Angles de cisaillement : On utilise souvent des angles de coupe neutres ou légèrement positifs, optimisés pour les matériaux de la pièce à usiner.
• Angles de dépouille : Ils assurent le dégagement et empêchent les frottements.
• Chanfreins et rayons d'angle : Ils permettent de réduire les concentrations de contraintes et d'améliorer la durée de vie de l'outil.
• Conception de la queue : Assure une bonne adaptation et une bonne rigidité dans le support de la machine-outil. Les types les plus courants sont les queues droites et les queues Weldon.
• Cannelures : Elles sont conçues pour une évacuation efficace des copeaux. L'angle d'hélice et le nombre de gorges sont des facteurs clés.

Facteurs de conception influencés par l'application

• Matériau de la pièce : Les matériaux plus durs nécessitent une géométrie de denture plus robuste, des matériaux de fraise plus résistants et éventuellement des revêtements différents.
• Dimensions de la rainure de clavette : La profondeur et la largeur de la rainure de clavette déterminent la taille de la fraise et les paramètres de coupe.
• Tolérances requises : Les tolérances serrées exigent une attention particulière à la géométrie de la fraise, à la rigidité de la machine et aux paramètres d'usinage.
• Volume de production : Influence les choix de matériaux et de revêtements pour optimiser la durée de vie de l'outil et la rentabilité dans le cadre de votre installation de production spécifique.

Baucor : Votre ressource en matière de conception d'usinage de sièges de clés

Les ingénieurs de Baucor mettent à profit leur expertise en matière de conception pour créer des fraises à gorge à rayon complet optimisées pour des applications spécifiques. Nous prenons en compte

• Consultation approfondie : Compréhension de vos besoins et défis spécifiques en matière d'usinage.
• Analyse par éléments finis (FEA) : Peut être utilisée pour simuler les contraintes de la fraise et optimiser la conception pour des applications exigeantes.
• Sélection des matériaux et des revêtements : Adaptation de la fraise à la pièce et à l'environnement d'usinage.
