Matériaux pour la solidité, la durabilité et la précision

Pour obtenir des résultats d'usinage optimaux, il est essentiel de choisir le bon matériau pour votre fraise à denture décalée. Voici un aperçu détaillé des options :

1. Aciers rapides (HSS)

• Types courants : M2, M7, T15 sont des choix populaires dans la fabrication des fraises à rainurer.
• Avantages : Bonne ténacité, résistance à l'usure et prix abordable. Idéal pour l'usinage général de divers matériaux.
• Limites : Moins adaptées aux matériaux très durs ou abrasifs, où la durée de vie de l'outil peut être limitée.

2. Aciers rapides au cobalt

• Exemples : Comprend des nuances telles que M35 et M42, contenant des ajouts de cobalt.
• Avantages : Amélioration de la résistance à la chaleur et de la dureté par rapport aux aciers rapides standard. Ils sont mieux adaptés à l'usinage de matériaux plus résistants et à des vitesses plus élevées.
• Limites : Coût plus élevé que l'acier rapide ordinaire.

3. Carbure de tungstène

• Grades : Diverses qualités de carbure aux propriétés différentes. Les fraises pour sièges de clés utilisent souvent des nuances plus dures et moins fragiles pour la résistance aux chocs.
• Avantages : Dureté exceptionnelle, résistance à l'usure et performances à haute température. Idéales pour la coupe de matériaux très durs et les applications exigeantes.
• Limites : Coût plus élevé et peut être plus fragile que l'acier rapide, ce qui nécessite une manipulation prudente.

4. Métal en poudre (PM)

• Types : Les PM-HSS et PM-T15 offrent des avantages par rapport aux aciers à outils produits traditionnellement.
• Avantages : Structure de grain plus fine pour améliorer la ténacité, la résistance à l'usure et l'aptitude au meulage.
• Limites : Coût relativement plus élevé par rapport à l'acier rapide conventionnel.

5. Matériaux spéciaux

• Céramiques : dans certains cas, les céramiques peuvent être utilisées pour leur extrême dureté et leur résistance à la chaleur, mais elles sont moins courantes en raison de leur coût et de leur fragilité.
• Diamant polycristallin (PCD) : Occasionnellement utilisé pour les plaquettes de pointe sur les fraises usinant des matériaux très abrasifs.

Les avantages des revêtements pour les fraises à gorge

• Réduction de la friction : Les revêtements créent une surface plus lisse, minimisant le frottement et l'accumulation de chaleur pendant la coupe.
• Résistance accrue à l'usure : Les revêtements offrent une couche dure et protectrice qui prolonge la durée de vie de l'outil.
• Meilleure évacuation des copeaux : Certains revêtements réduisent l'adhérence des copeaux, ce qui facilite l'évacuation des copeaux et prévient le colmatage.
• Amélioration des performances dans des matériaux spécifiques : Certains revêtements sont conçus pour l'usinage de matériaux particuliers tels que l'aluminium ou les alliages à haute résistance.

Options de revêtement courantes pour les fraises à rainure de clavette

• TiN (nitrure de titane) : Revêtement polyvalent de couleur or offrant une bonne dureté et une bonne résistance à l'usure. Il s'agit d'une option économique à usage général.
• TiCN (carbonitrure de titane) : Revêtement plus dur et plus lisse que le TiN, offrant une meilleure résistance à l'usure et un meilleur écoulement des copeaux.
• TiAlN (nitrure d'aluminium et de titane) : Excellent pour les applications à haute température en raison de sa résistance à l'oxydation. Bien adapté aux conditions de coupe exigeantes.
• AlTiN (nitrure d'aluminium et de titane) : Similaire au TiAlN avec une dureté et une stabilité thermique encore plus grandes, idéal pour l'usinage des matériaux durs.
• CrN (Nitrure de chrome) : Offre une bonne résistance à l'usure et un bon pouvoir lubrifiant, particulièrement utile dans les applications où l'adhérence est un problème.
• Revêtements multicouches : La combinaison de différents revêtements en couches permet d'optimiser davantage les caractéristiques de performance.

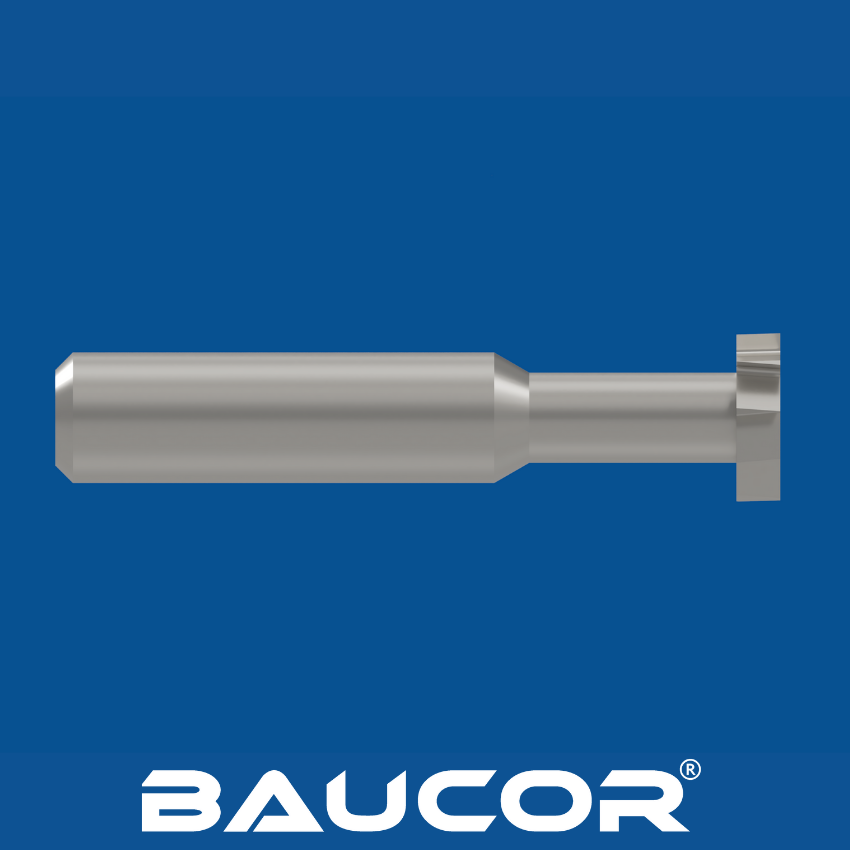

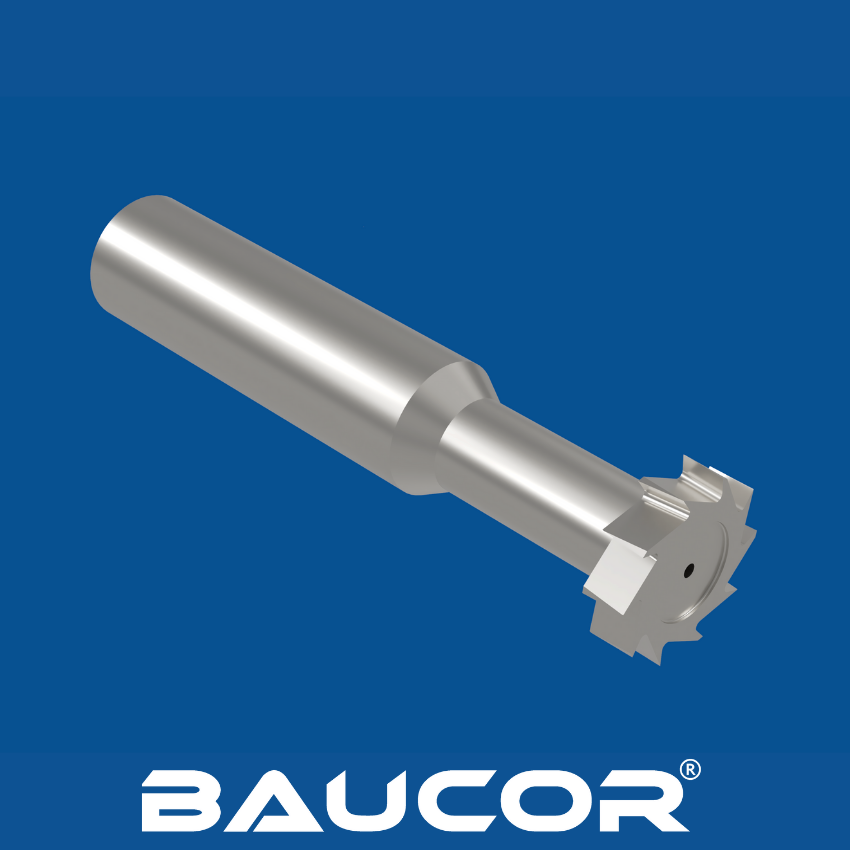

Applications des fraises à clavette à denture décalée dans l'industrie

Les fraises à clavette à dents décalées sont des outils essentiels dans diverses opérations de fabrication et d'usinage qui requièrent un verrouillage précis et sûr des composants.

Principaux domaines d'utilisation

• Création de rainures de clavettes d'arbres et d'alésages : La fonction première de ces fraises est d'usiner des rainures de clavette dans des arbres ou des alésages. Cela permet de fixer solidement des engrenages, des poulies, des pignons et d'autres composants.
• Usinage de rainures et de fentes internes : Les fraises à dents décalées peuvent créer diverses rainures et fentes internes pour localiser ou retenir des composants.
• Usinage de production : Ces fraises sont utilisées dans la production de pièces de machines, d'outils et d'autres composants industriels.
• Réparation et entretien : Les fraises pour sièges de clés sont utilisées pour la réparation ou la remise à neuf de machines dont les rainures de clavettes sont endommagées ou doivent être remplacées.

Secteurs d'activité dans lesquels les fraises à rainure de clavette à denture décalée sont courantes

• Fabrication automobile : Pour créer des rainures de clavette sur les arbres de transmission, les engrenages et d'autres composants rotatifs.
• Industrie aérospatiale : Dans la production et la réparation de composants aéronautiques nécessitant des tolérances serrées et des assemblages de pièces sûrs.
• Machines lourdes : Les fraises à rainure de clavette sont largement utilisées pour l'usinage d'arbres et de composants de grande taille dans les équipements lourds.
• Fabrication générale : Diverses applications dans les industries où les composants rotatifs doivent être fixés de manière sûre.

Les fraises pour sièges de clés à dents décalées sont indispensables dans les industries où la précision, l'accouplement sûr des composants et l'efficacité de l'usinage sont primordiaux. Voici un aperçu détaillé :

Automobile :

• Arbres de transmission, essieux, engrenages et divers composants rotatifs des groupes motopropulseurs.
• Composants de moteurs nécessitant un montage sûr des poulies de distribution et des pignons.

Aérospatiale :

• Composants de turbines et de moteurs
• Éléments structuraux et assemblages de trains d'atterrissage pour lesquels des assemblages sûrs et résistants aux vibrations sont essentiels.

Machines et équipements lourds :

• Grands arbres, essieux et boîtes de vitesses faisant partie intégrante des engins de terrassement, d'exploitation minière et de construction.
• Cylindres hydrauliques, pompes et valves des systèmes hydrauliques.

Production d'énergie :

• Arbres de turbine et accouplements dans les centrales électriques à combustibles fossiles et renouvelables.
• Assemblage sécurisé des composants des générateurs.

Pétrole et gaz :
Chaînes de forage, outils de fond de trou et assemblages complexes de pipelines.

Vannes, pompes et autres composants critiques des infrastructures de production et de distribution.

• Fabrication générale : Une vaste gamme d'applications où des composants rotatifs ou coulissants doivent être fixés en toute sécurité sur des arbres ou dans des alésages. Voici quelques exemples :
• Équipements de transformation des aliments
• Machines d'emballage
• Pompes et réducteurs industriels
• Composants de machines-outils

Les avantages des fraises à denture décalée

Les industries préfèrent les fraises pour sièges de clés à dents décalées parce qu'elles offrent les avantages suivants

• Une coupe plus douce : Idéale pour les matériaux plus durs et les applications de précision.
• Réduction des vibrations : Bénéfique pour l'intégrité des composants, la durée de vie de l'outil et la qualité globale de l'usinage.
• Finition de surface supérieure : Assure l'ajustement, la performance et la longévité des pièces assemblées.
• Productivité accrue : Vitesses de coupe plus rapides et moins de temps d'arrêt par rapport à certaines solutions à denture droite.

Baucor : Votre partenaire en usinage de précision

L'expertise de Baucor s'étend à la fourniture de solutions de découpe de sièges de clés adaptées aux besoins exigeants de diverses industries. Nous offrons :

• Expertise en matière de matériaux : Des fraises optimisées pour divers matériaux de pièces à usiner, des aciers aux alliages à haute résistance.
• La personnalisation : Des solutions sur mesure pour des exigences uniques et des applications spécialisées.
• Connaissance de l'industrie : Nous vous aidons à sélectionner le bon outil de coupe pour rationaliser vos processus de fabrication.

Types de machines courantes

Les fraises pour sièges de clés à dents décalées sont des outils polyvalents qui peuvent être utilisés sur différents types de machines :

• Fraiseuses :
• Fraiseuses horizontales : Idéales pour découper des rainures de clavette sur le côté d'une pièce.
• Fraiseuses verticales : Elles peuvent être utilisées à la fois pour la découpe horizontale et verticale des sièges de clés.
• Brocheuses : Machines spécialisées conçues spécifiquement pour la découpe de rainures de clavettes, tant internes qu'externes. Elles offrent une productivité élevée pour les applications appropriées.
• Centres d'usinage CNC : Les centres d'usinage CNC modernes offrent l'automatisation et la flexibilité nécessaires aux tâches complexes d'usinage des sièges de clavette.
• Toupies (moins courantes) : Des machines plus anciennes sont parfois utilisées pour l'usinage des sièges de clés, mais elles sont de moins en moins courantes en raison des avantages offerts par d'autres méthodes.

Facteurs de sélection des machines

• Taille et géométrie de la pièce : La taille et la forme de la pièce à usiner déterminent la taille et les capacités de la machine.
• Volume de production : Les gros volumes de production privilégient souvent le brochage ou l'usinage CNC pour des raisons de rapidité et d'efficacité.
• Exigences de précision : Pour les tolérances très serrées, les centres d'usinage à commande numérique excellent souvent.
• Budget et équipement existant : Le coût de l'équipement et votre parc de machines existant influencent vos choix.

Baucor : Des fraises à siège pour votre installation d'usinage

L'équipe de Baucor peut vous aider à choisir la bonne fraise à denture décalée pour vos machines et applications spécifiques. Nous prenons en compte

• La taille et la conicité de la queue de la fraise : Assurer un ajustement et une rigidité adéquats dans le porte-outil de votre machine.
• Puissance de la machine et vitesse de la broche : Adapter les capacités de la fraise aux caractéristiques de performance de votre machine.

Soutien à la conception et à l'ingénierie au-delà de l'outil

Baucor, spécialiste mondial des fraises pour sièges de clés, sait que l'optimisation de l'usinage des sièges de clés ne se limite pas à un outil de coupe de qualité supérieure. Nous offrons un soutien complet en matière de conception et d'ingénierie, y compris :

• Consultation sur les matériaux : Nos experts vous aident à sélectionner le matériau de coupe idéal (HSS, carbure, etc.) en fonction des matériaux de votre pièce, des conditions d'usinage et des objectifs de performance.
• Optimisation de la taille et de la géométrie : Nous vous aidons à choisir le bon diamètre de fraise, les dimensions de la rainure de clavette et le profil de la dent pour assurer un bon ajustement, une bonne transmission du couple et éviter les concentrations de contraintes.
• Recommandations sur les paramètres d'usinage : Baucor fournit des conseils sur les vitesses de coupe, les avances et les profondeurs de coupe adaptées à votre configuration spécifique et à votre sélection de fraises.
• Collaboration en matière de fixation et d'usinage : Nous pouvons travailler avec vous pour concevoir des montages personnalisés ou vous suggérer des façons d'optimiser le support de travail pour un usinage efficace et précis des sièges de clé.
• Dépannage et amélioration des processus : Les ingénieurs de Baucor analysent vos méthodes existantes pour identifier les inefficacités, suggérer des améliorations d'outils ou résoudre des problèmes tels que la brûlure ou l'usure excessive des outils.
• Conception de fraises sur mesure : Pour les besoins très spécialisés, les ingénieurs de Baucor conçoivent et fabriquent des fraises à dents décalées entièrement sur mesure pour résoudre des problèmes uniques.

Baucor : Votre partenaire en matière de solutions optimisées pour les sièges de clés

En vous associant à Baucor, vous avez accès à ce qui suit

• Des décennies d'expertise en usinage : Notre connaissance approfondie des outils de coupe et de leurs applications se traduit par des solutions pratiques pour vous.
• Une approche axée sur l'application : Nous nous concentrons sur les résultats dont vous avez besoin, qu'il s'agisse d'une durée de vie d'outil plus longue, d'une production plus rapide ou d'une qualité de composant améliorée.
• Conception collaborative : Baucor travaille avec vous pour développer les solutions idéales d'usinage des sièges de clés.

Principaux éléments de conception et considérations

• Géométrie des dents :

Angles de cisaillement : Alternance d'angles de cisaillement à droite et à gauche pour une coupe plus douce et l'évacuation des copeaux.

Angles de ratissage : Optimisés pour les matériaux de la pièce à usiner. Les angles de coupe positifs sont courants pour les matériaux plus tendres, tandis que des angles de coupe plus neutres ou négatifs peuvent être utilisés pour les matériaux plus durs.

Angles de dépouille : Ils assurent le dégagement et empêchent les frottements.

• Diamètre de la fraise : Il doit correspondre à la largeur de la rainure de clavette et au diamètre de l'arbre ou de l'alésage.
• Nombre de dents : Influence la charge de copeaux et la douceur de la coupe. Un plus grand nombre de dents est généralement préférable pour les matériaux plus durs.
• Chanfreins et rayons d'angle : Ils permettent de réduire les concentrations de contraintes et d'améliorer la durée de vie de l'outil.
• Conception de la queue : Garantit une bonne adaptation et une bonne rigidité dans le support de la machine-outil. Les types les plus courants sont les queues droites et les queues Weldon.
• Cannelures : Elles sont conçues pour une évacuation efficace des copeaux. L'angle d'hélice et le nombre de gorges sont des facteurs clés.

Facteurs de conception influencés par l'application

• Matériau de la pièce : Les matériaux plus durs nécessitent une géométrie de denture plus robuste, des matériaux de fraise plus résistants et éventuellement des revêtements différents.
• Dimensions de la rainure de clavette : La profondeur et la largeur de la rainure de clavette déterminent la taille de la fraise et les paramètres de coupe.
• Tolérances requises : Les tolérances serrées exigent une attention particulière à la géométrie de la fraise, à la rigidité de la machine et aux paramètres d'usinage.
• Volume de production : Influence le choix des matériaux et des revêtements pour optimiser la durée de vie de l'outil et la rentabilité.

Baucor : Votre ressource en matière de conception d'outils de coupe pour sièges à clé

Les ingénieurs de Baucor mettent à profit leur expertise en matière de conception pour créer des fraises à denture décalée optimisées pour des applications spécifiques. Nous prenons en compte

• Consultation approfondie : Comprendre vos besoins et vos défis spécifiques en matière d'usinage.
• Analyse par éléments finis (FEA) : Peut être utilisée pour simuler les contraintes de la fraise et optimiser la conception pour des applications exigeantes.
• Sélection des matériaux et des revêtements : Adaptation de la fraise à la pièce et à l'environnement d'usinage.
