Fraise Brise-Copeaux : Finitions Propres et Optimisées

CONÇUS POUR L'EXCELLENCE :

LES FRAISES BRISE-COPEAUX AVANCÉES !

Qu'est-ce qu'un broyeur de copeaux ? Comment fonctionne-t-il ?

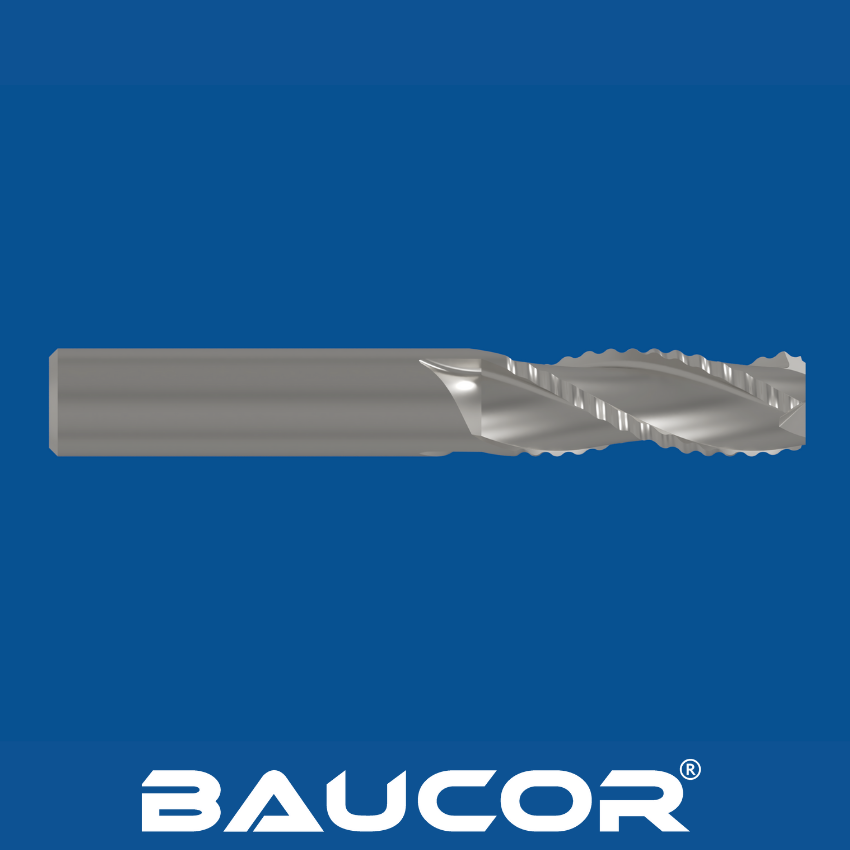

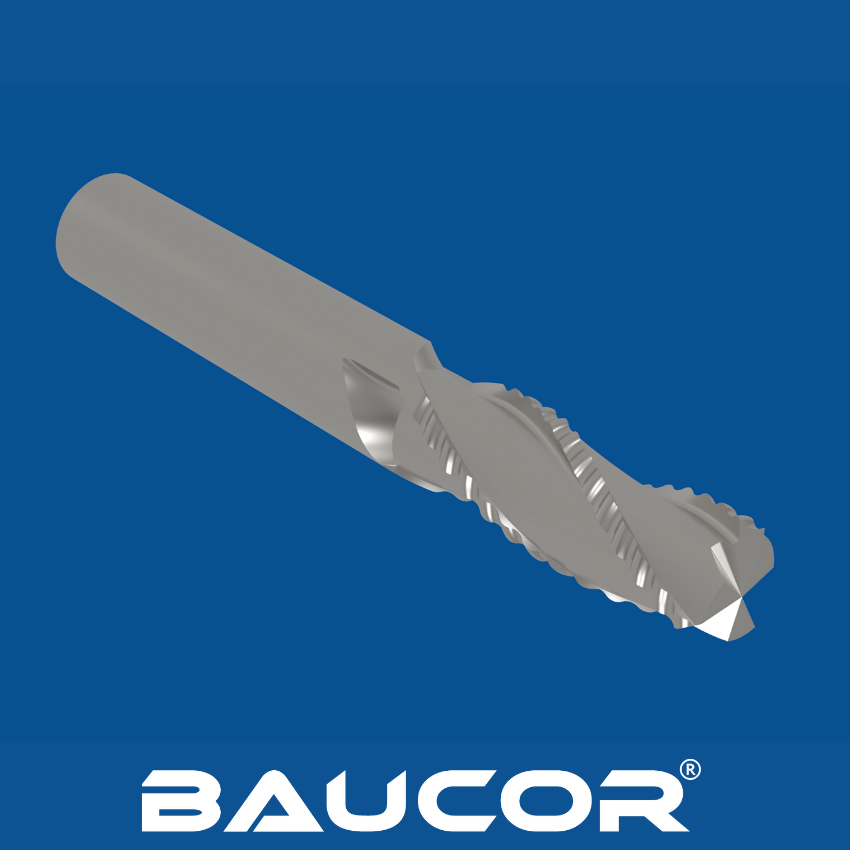

Qu'est-ce qu'une fraise brise-copeaux ?

Une fraise brise-copeaux est un outil de coupe doté d'encoches ou de géométries spécialement conçues le long de ses arêtes de coupe. Ces encoches ou caractéristiques ont une fonction essentielle :

briser les copeaux : Elles brisent les copeaux longs et continus produits pendant l'usinage en segments plus petits et plus faciles à gérer. Cela est essentiel pour une évacuation efficace des copeaux, un meilleur état de surface et la protection de l'outil et de la pièce à usiner.

Comment fonctionne une fraise à briser les copeaux ?

  • Action de coupe : Lorsque la fraise en bout brise-copeaux tourne et coupe la pièce, l'arête de coupe génère un copeau.
  • Interruption du copeau : Les encoches ou les géométries sur l'arête de coupe interrompent de façon répétée le processus de formation du copeau pendant la rotation de l'outil.
  • Rupture du copeau : Cette interruption provoque l'enroulement du copeau et sa fragmentation en morceaux plus petits et plus faciles à gérer.
  • Évacuation des copeaux : Les copeaux plus petits sont plus facilement évacués de la zone de coupe par le liquide de refroidissement ou le jet d'air, ce qui évite le colmatage et la recoupe.

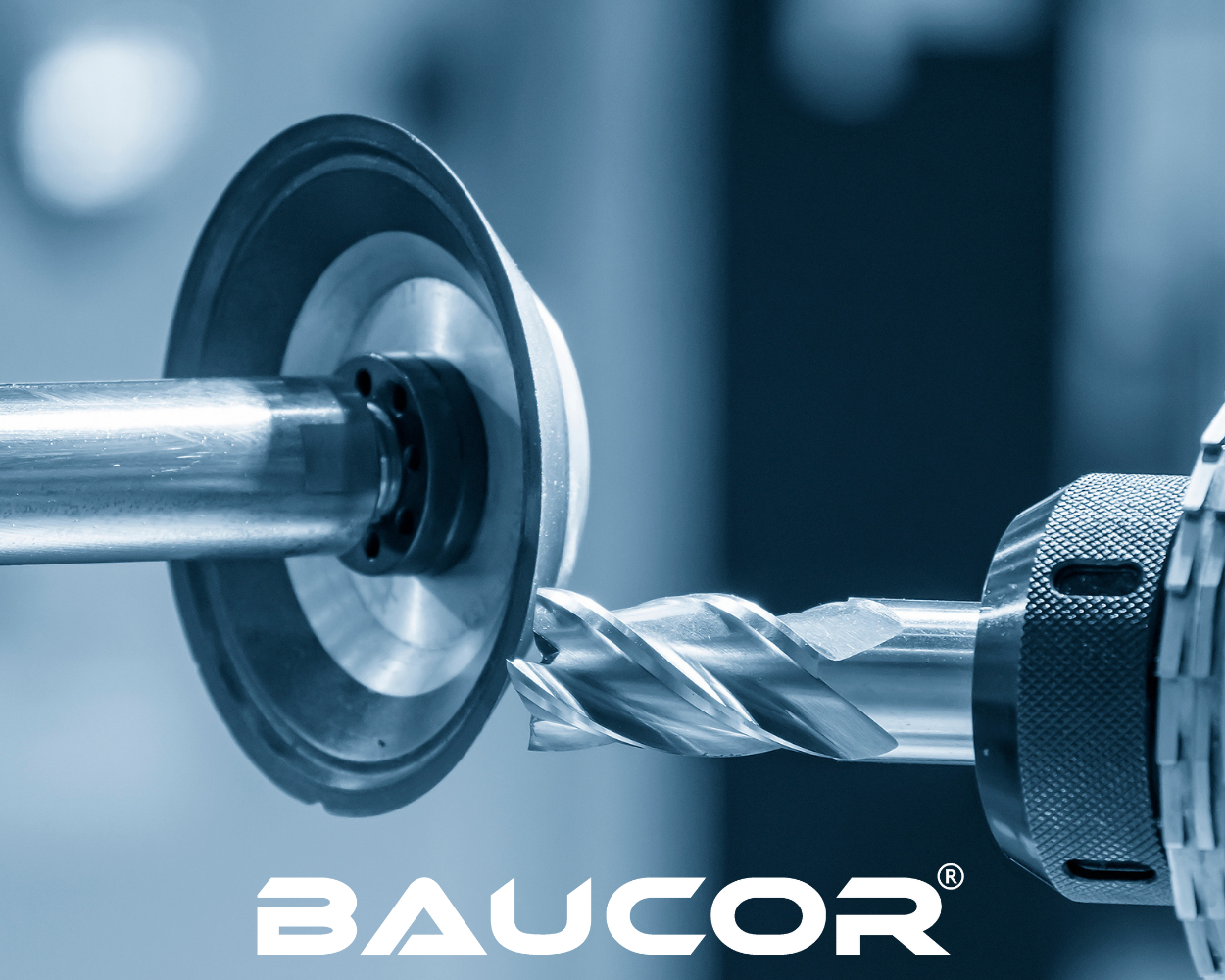

Comment sont fabriquées les fraises Chipbreaker ?

Les fraises à briser les copeaux commencent généralement comme des fraises standard et subissent des processus supplémentaires pour créer les caractéristiques de brise-copeaux :

  1. Préparation de l'ébauche : Le matériau brut (carbure ou acier rapide) est coupé et grossièrement façonné en une forme cylindrique.
  2. Rectification des goujures et de la géométrie : Les goujures, les arêtes de coupe et la géométrie globale de la fraise sont rectifiées à l'aide de rectifieuses CNC spécialisées.
  3. Formation du brise-copeaux : Des meules de précision sont utilisées pour créer les encoches, les rainures ou d'autres géométries brise-copeaux le long des arêtes de coupe. Cette étape exige une grande précision pour assurer un contrôle constant des copeaux.
  4. Formation de la tige : La queue est usinée à la forme et à la taille requises pour s'adapter aux porte-outils.
  5. Revêtement (en option) : Des revêtements tels que TiN ou TiAlN peuvent être appliqués pour améliorer la résistance à l'usure et la durée de vie de l'outil.
  6. Finition et inspection : La fraise brise-copeaux subit une finition pour obtenir une surface lisse et s'assurer que toutes les dimensions, y compris les caractéristiques du brise-copeaux, sont comprises dans des tolérances étroites.

Considérations relatives à la fabrication de broyeurs à copeaux

  • Rectification de précision : Un équipement de meulage CNC spécialisé et des opérateurs qualifiés sont nécessaires pour garantir une géométrie précise du brise-copeaux et des transitions douces.
  • Conception de la géométrie : La forme, la taille et l'emplacement des caractéristiques du brise-copeaux doivent être soigneusement conçus pour optimiser le brise-copeaux en fonction des matériaux de la pièce et des paramètres d'usinage prévus.
  • Matériau : Les fraises à brise-copeaux utilisent généralement des qualités de carbure plus résistantes pour faire face aux contraintes supplémentaires générées aux points de brise-copeaux.

OBTENIR UN DEVIS

Quelles sont les dimensions du broyeur de copeaux fabriqué par Baucor ?

Tailles courantes des fraises Chipbreaker

Les fraises Chipbreaker existent dans une large gamme de tailles pour répondre aux différents besoins d'usinage. Voici un aperçu général des dimensions les plus importantes :

  • Diamètre de coupe : Le diamètre à l'extrémité de la coupe. Il peut varier de très petit (par exemple, 1/16") à très grand (par exemple, 1" ou plus).
  • Diamètre de la tige : Il correspond généralement aux dimensions standard des porte-outils (par exemple, 1/4", 1/2", 3/4").
  • Longueur totale : Comprend la longueur de coupe et la longueur de la tige.
  • Géométrie du brise-copeaux : Les caractéristiques des brise-copeaux varient également en taille et en forme, ce qui a un impact sur la taille des copeaux qu'ils produisent.

Les capacités de précision de Baucor

Bien que Baucor offre des fraises à brise-copeaux, notre expertise en usinage nous permet de les fabriquer. Nous mettons l'accent sur les points suivants

  • Fabrication de précision : L'attention que nous portons aux tolérances serrées est essentielle pour la précision des fraises à briser les copeaux, en particulier en ce qui concerne les caractéristiques des brise-copeaux.
  • Personnalisation : Nous pouvons potentiellement produire des fraises brise-copeaux avec des tailles ou des géométries de brise-copeaux uniques pour répondre à des applications de niche.
  • Expertise des matériaux : Nous pouvons donner des conseils sur les matériaux appropriés pour assurer la performance et la longévité dans une gamme de tailles et de configurations de brise-copeaux.

Baucor peut fabriquer des fraises en bout pour répondre à une gamme variée d'applications de fraisage, depuis les tâches de fraisage général jusqu'à la création de profils complexes et de formes 3D complexes.

Les fraises en bout sont disponibles dans une variété de types, tels que les fraises carrées pour créer des angles vifs, les fraises à bec sphérique pour un contour lisse, et les fraises d'ébauche pour un enlèvement rapide de matière. Baucor peut produire des fraises en bout dans des dimensions et des configurations hautement spécialisées, adaptées à vos besoins spécifiques. Veuillez communiquer avec nous pour obtenir des renseignements détaillés sur les dimensions et les options de personnalisation afin de répondre parfaitement à vos besoins en matière de fraisage.

Quels sont les matériaux utilisés pour fabriquer le broyeur de copeaux ?

Matériaux courants pour les fraises à briser les copeaux

Les fraises à briser les copeaux utilisent principalement les mêmes matériaux que les fraises standard, en mettant l'accent sur la ténacité pour résister aux contraintes de la coupe interrompue :

Carbure de tungstène :

  • Grades : Le choix le plus courant. Les différentes nuances de carbure offrent un équilibre entre dureté, résistance à l'usure et ténacité. Les fraises brise-copeaux utilisent souvent des nuances légèrement plus dures que les fraises standard pour mieux résister aux forces du brisement de copeaux.
  • Avantages : Excellente résistance à l'usure, dureté à chaud et performances dans l'usinage à grande vitesse. Traite une large gamme de matériaux, y compris les aciers trempés et les alliages abrasifs.
  • Limites : Coût plus élevé que l'acier rapide et risque d'écaillage dans les installations très rigides.

Aciers rapides (HSS) :

  • Types : M2, M7, T15, et les nuances contenant du cobalt telles que M35 et M42 peuvent être utilisées dans des applications spéciales.
  • Avantages : Bonne ténacité et rentabilité pour les scénarios à faible demande ou l'usinage de matériaux plus tendres.
  • Limites : La résistance à l'usure et la dureté à chaud sont inférieures à celles du carbure, ce qui limite leur utilisation pour l'usinage à grande vitesse ou l'usinage de matériaux abrasifs.

Facteurs influençant la sélection des matériaux

  • Matériau de la pièce : La dureté, la ténacité et l'abrasivité du matériau à usiner sont les principaux facteurs à prendre en compte.
  • Géométrie du brise-copeaux : Les conceptions agressives des brise-copeaux peuvent nécessiter des matériaux plus résistants pour supporter les forces de coupe accrues.
  • Volume de production : Les séries de production plus importantes favorisent souvent la durée de vie prolongée des outils en carbure, ce qui justifie leur coût.
  • Rigidité de l'usinage : Le carbure peut mieux utiliser ses performances supérieures dans des installations rigides qui minimisent le risque d'écaillage.
  • Application spécifique : La finition de surface souhaitée, les vitesses de coupe et la complexité de la caractéristique influencent le choix du matériau.

Quels sont les revêtements qui améliorent le broyeur Chipbreaker ?

Les mêmes revêtements que ceux utilisés sur les fraises standard peuvent être très utiles aux fraises brise-copeaux :

  • TiN (nitrure de titane) : Revêtement polyvalent de couleur or offrant des améliorations générales de la dureté et de la résistance à l'usure.
  • TiCN (carbonitrure de titane) : Une alternative plus dure et plus lisse au TiN, améliorant la résistance à l'usure et l'écoulement des copeaux.
  • TiAlN (nitrure d'aluminium et de titane) : Fournit une excellente dureté à chaud et une résistance à l'oxydation, idéal pour l'usinage à grande vitesse de matériaux plus durs et lorsque l'accumulation de chaleur est un problème.
  • AlTiN (nitrure d'aluminium et de titane) : Similaire au TiAlN avec une dureté et une résistance à l'oxydation encore plus grandes, adapté à l'usinage de matériaux très durs ou à des applications exigeantes.
  • Carbone semblable à un diamant (DLC) : Peut être utilisé sur les fraises brise-copeaux en carbure, offrant une dureté extrême et une très faible friction pour des applications spécialisées, en particulier avec des matériaux non ferreux.
  • Revêtements multicouches : La combinaison de différents revêtements en couches permet d'adapter davantage les caractéristiques de performance.

Facteurs à prendre en compte

  • Rentabilité : Les revêtements augmentent les coûts. Leurs avantages devraient l'emporter sur ceux des fraises brise-copeaux, en particulier lorsque la durée de vie de l'outil et les performances dans les matériaux difficiles sont essentielles.
  • Matériau de la pièce : Le matériau usiné est crucial. Les revêtements offrent le plus d'avantages lors de l'usinage de matériaux durs et abrasifs.
  • Géométrie du brise-copeaux : Le revêtement de géométries complexes de brise-copeaux peut être un défi. Une distribution inégale du revêtement peut avoir un effet négatif sur le contrôle des copeaux.

Expertise potentielle de Baucor

Bien que Baucor ne puisse pas revêtir directement les fraises brise-copeaux, nos connaissances en matière d'usinage peuvent être utiles :

  • Consultation sur le revêtement : Nous pouvons donner des conseils sur l'adéquation des revêtements et leurs avantages potentiels pour des applications spécifiques de broyeurs à copeaux.
  • Accent sur la performance : Baucor comprend comment les revêtements peuvent améliorer les résultats d'usinage, un principe qui s'applique même aux fraises spécialisées comme celles à brise-copeaux.

OBTENIR UN DEVIS

Où sont utilisés les broyeurs de copeaux ?

Les fraises à briser les copeaux excellent dans les applications où le contrôle et l'évacuation efficaces des copeaux sont essentiels à la réussite de l'usinage :

Usinage de matériaux difficiles :

  • Aciers durs, alliages tenaces et matériaux abrasifs qui ont tendance à produire des copeaux longs et filandreux.
  • Les fraises à brise-copeaux permettent d'éviter l'accumulation de copeaux et la recoupe, améliorant ainsi l'état de surface et protégeant l'outil.

Poche profonde ou rainurage :

  • Lorsque l'évacuation des copeaux est limitée, les brise-copeaux permettent d'obtenir des copeaux plus petits qui peuvent être facilement retirés de la zone de coupe.

Usinage automatisé :

Les fraises à brise-copeaux réduisent le risque d'arrêt de la machine dû à l'encrassement dû aux copeaux, ce qui les rend idéales pour les environnements d'usinage automatisés à commande numérique.

  • Production en grande série :

  • En améliorant le contrôle des copeaux et la durée de vie de l'outil, les fraises à briser les copeaux permettent d'augmenter les vitesses de coupe et les vitesses d'avance, ce qui stimule la productivité.

Pourquoi les fraises à brise-copeaux sont-elles essentielles ?

  • Meilleure évacuation des copeaux : Les copeaux plus petits sont plus faciles à évacuer avec du liquide de refroidissement ou de l'air, ce qui réduit le colmatage et le risque d'endommagement de la pièce ou de l'outil.
  • Amélioration de l'état de surface : Les brise-copeaux empêchent les copeaux longs et filandreux d'entacher la surface usinée.

Durée de vie prolongée de l'outil : La gestion efficace des copeaux réduit les contraintes et l'accumulation de chaleur sur l'outil, ce qui prolonge sa durée de vie.

Quelles sont les industries qui utilisent le broyeur de copeaux ?

Secteurs clés utilisant des fraises à briser les copeaux

Les fraises à briser les copeaux sont des outils indispensables dans les secteurs où la précision, les matériaux difficiles à usiner et la gestion efficace des copeaux sont essentiels :

Fabrication aérospatiale :

  • Usinage d'alliages aérospatiaux durs, de composants complexes avec des poches profondes et des surfaces sculptées. Les brise-copeaux assurent un enlèvement fiable des copeaux et des finitions de surface optimales.

Fabrication automobile :

  • Usinage de composants de moteur, de pièces de transmission et d'autres pièces automobiles souvent fabriquées à partir d'aciers et d'alliages durs. Les brise-copeaux facilitent l'évacuation régulière des copeaux pour la production en grande série.

Fabrication de moules et de matrices :

  • Création de moules avec des détails complexes, des cavités profondes et des canaux. Les brise-copeaux sont essentiels pour une évacuation efficace des copeaux dans ces espaces confinés.

Fabrication d'appareils médicaux :

Usinage de petits composants complexes avec des tolérances serrées à partir de matériaux biocompatibles. Les brise-copeaux garantissent la précision et évitent les dommages de surface.

  • Usinage général :
  • Bien que moins fréquentes que dans les industries ci-dessus, les fraises à brise-copeaux sont utilisées dans les ateliers d'usinage général pour des travaux spécifiques où des matériaux difficiles ou des caractéristiques profondes exigent un meilleur contrôle des copeaux.

Pourquoi les fraises à casser les copeaux sont-elles préférées ?

  • Usinage de matériaux difficiles : Les fraises brise-copeaux excellent dans l'usinage des aciers durs, des superalliages et des matériaux abrasifs susceptibles de produire des copeaux longs et problématiques.
  • Caractéristiques profondes : Les brise-copeaux sont essentiels dans les tâches de poche, de rainurage ou de profilage où l'évacuation des copeaux est naturellement limitée.

Automatisation et productivité : Les fraises à brise-copeaux réduisent les temps d'arrêt des machines dus aux problèmes de copeaux et peuvent faciliter des paramètres de coupe plus élevés pour une productivité accrue.

Quelles sont les machines qui utilisent le broyeur de copeaux ?

Les fraises à briser les copeaux sont principalement utilisées dans les machines CNC pour leur précision et leur capacité à exécuter des parcours d'outils complexes qui bénéficient d'un contrôle efficace des copeaux :

  • Centres d'usinage CNC : Le type de machine le plus courant pour les fraises brise-copeaux.
  • Fraiseuses à 3 axes : Adaptées à la réalisation de poches ou de profils de base, où les brise-copeaux facilitent l'évacuation.
  • Fraiseuses à 4 et 5 axes : Elles offrent des axes de rotation supplémentaires, ce qui permet de réaliser des formes encore plus complexes, des caractéristiques profondes et des usinages en angle, pour lesquels les brise-copeaux sont essentiels.

Facteurs de sélection des machines

  • Matériau de la pièce : Les matériaux plus durs provoquant des copeaux problématiques peuvent nécessiter des machines plus robustes et plus rigides pour gérer les forces de coupe générées par les brise-copeaux.
  • Complexité de la pièce : La complexité de la pièce et la profondeur ou la nature confinée des coupes peuvent influencer le choix de la machine.
  • Tolérances : Les tolérances serrées favorisent souvent les centres d'usinage CNC pour leur précision, leur exactitude et leur contrôle, en particulier lorsqu'ils sont associés à des fraises à briser les copeaux.

Volume de production : Une production spécialisée et en grande quantité utilisant des fraises brise-copeaux peut justifier l'utilisation de machines dédiées, optimisées pour une gestion efficace des copeaux, bien que cela soit moins courant.

Dégagement du col de la fraise

Le dégagement du col de la fraise est la section de diamètre réduit située derrière l'arête de coupe d'une fraise, conçue pour assurer le dégagement et réduire la déviation de l'outil pendant les opérations de coupe profonde.

Fraise à bout sphérique conique

La fraise à bout sphérique conique est un outil de coupe spécialisé avec un corps conique et une pointe arrondie, idéal pour le contournage 3D et la finition de surface lisse dans les applications de fraisage et de gravure CNC.

Coupe-chanfrein pointu

Les fraises à chanfrein pointu sont un type de fraise utilisée spécifiquement pour créer des chanfreins - des coupes angulaires qui font la transition entre deux surfaces.

Quel soutien en matière de conception et d'ingénierie Baucor fournit-il pour le broyeur Chipbreaker ?

En tant que leader mondial de l'usinage de précision, Baucor comprend que l'obtention de résultats optimaux avec les fraises à briser les copeaux implique plus qu'un simple outil de qualité supérieure. Bien que les fraises à ébrécher spécialisées ne fassent pas partie de notre offre principale, voici comment nous pourrions soutenir ce secteur :

Consultation sur les matériaux : Nous guidons les fabricants et les utilisateurs sur les matériaux idéaux (nuances de carbure, etc.) en fonction des matériaux des pièces à usiner, des exigences de performance et des volumes de production. Les conceptions de brise-copeaux peuvent nécessiter des matériaux légèrement plus résistants.

Optimisation de la géométrie des brise-copeaux : Nos ingénieurs peuvent donner des conseils sur :

  • La taille, la forme et l'emplacement du brise-copeaux en fonction de l'application prévue et de la formation optimale des copeaux.
  • La conception des goujures et l'angle d'hélice pour une coupe efficace et l'évacuation des copeaux en conjonction avec les caractéristiques du brise-copeaux.
  • La géométrie de l'arête de coupe pour des performances optimales dans des matériaux spécifiques, en tenant compte de l'action du brise-copeaux.

Expertise en matière de revêtement : Nous donnons des conseils sur l'adéquation des revêtements (TiN, TiAlN, DLC, etc.) pour améliorer la résistance à l'usure, la durée de vie de l'outil et les performances dans des scénarios d'usinage spécifiques avec les fraises brise-copeaux.

Soutien aux processus d'usinage : Notre connaissance des processus d'enlèvement de matière nous aide à suggérer des techniques ou des modifications d'outils qui optimisent l'efficacité et les résultats lors de l'utilisation de fraises à surfacer brise-copeaux.

  • Accent sur la précision : L'importance que Baucor accorde à la qualité se traduit par un soutien aux fabricants dans la conception de fraises en bout pour brise-copeaux qui répondent aux normes rigoureuses de nos clients.

Baucor : Vos spécialistes de la performance des brise-copeaux

En s'associant à Baucor, les professionnels ont accès à.. :

Des décennies d'expertise en usinage : Notre compréhension des principes des outils de coupe peut être adaptée aux défis uniques de l'usinage avec des fraises à briser les copeaux.

Une approche axée sur la performance : Nous nous concentrons sur les résultats dont vous avez besoin - amélioration du contrôle des copeaux, augmentation de la durée de vie de l'outil, usinage plus rapide, finitions plus lisses, tolérances plus serrées - afin d'améliorer l'efficacité globale.

Esprit de collaboration : Baucor travaille en étroite collaboration avec vous pour mettre au point les solutions de fraises à copeaux idéales pour vos besoins spécifiques.

ASSISTANCE TECHNIQUE INÉGALÉE

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception pour les broyeurs à copeaux ?

Principaux éléments de conception et considérations

Diamètre de coupe : Le diamètre à l'extrémité de la coupe détermine la plus petite taille d'élément que l'outil peut créer.

Type de brise-copeaux :

  • Encoches : De simples encoches sont pratiquées sur l'arête de coupe.
  • Rainures : Des rainures plus profondes le long de l'arête de coupe permettent un brise-copeaux plus agressif.
  • Géométries 3D : Caractéristiques complexes en relief ou en forme sur l'arête de coupe pour une formation adaptée des copeaux.

Taille, forme et emplacement des brise-copeaux : Ces éléments doivent être soigneusement conçus pour briser efficacement les copeaux sans compromettre la résistance de l'arête de coupe ou avoir un impact négatif sur l'évacuation des copeaux.

Cannelures :

  • Nombre de goujures : Influence la charge des copeaux et la douceur de la coupe. Un plus grand nombre de goujures peut être nécessaire avec les brise-copeaux pour maintenir l'efficacité de l'évacuation des copeaux, en particulier dans les matériaux plus durs.
  • Angle de l'hélice : Influence l'évacuation des copeaux et l'action de coupe.

Géométrie du tranchant :

Angles de coupe : On utilise souvent des angles de coupe neutres ou légèrement positifs, optimisés pour les matériaux de la pièce à usiner.

Angles de dépouille : Ils assurent le dégagement et empêchent les frottements.

  • Conception de la queue : Assure une bonne adaptation et une bonne rigidité dans le support de la machine-outil. Les types les plus courants sont les queues droites et les queues Weldon.
  • Matériau : Le carbure de tungstène (différentes qualités) est standard pour sa résistance à l'usure et sa rigidité. Des qualités légèrement plus résistantes peuvent être nécessaires pour supporter les contraintes des caractéristiques des brise-copeaux.

Facteurs de conception influencés par l'application

  • Matériau de la pièce : Les matériaux plus durs et plus résistants peuvent nécessiter des brise-copeaux plus agressifs, des nuances de carbure plus résistantes et éventuellement des revêtements différents.
  • Complexité des caractéristiques : La forme et la profondeur des caractéristiques influencent la conception du brise-copeaux pour une formation et une évacuation optimales des copeaux.
  • Exigences de tolérance : Des tolérances serrées peuvent nécessiter des géométries de brise-copeaux spécifiques et une attention particulière à la rigidité de la machine.
  • Volume de production : Influence le choix des matériaux et des revêtements pour optimiser la durée de vie de l'outil dans un environnement de production donné.
