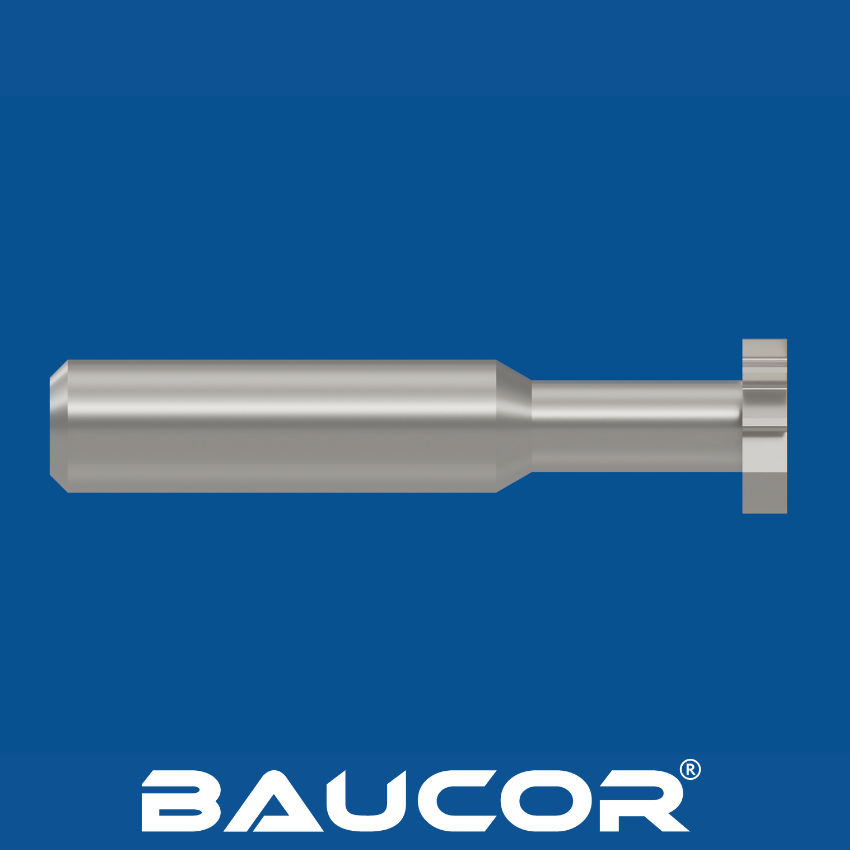

Techniques de fabrication :

Plusieurs techniques de fabrication sont utilisées pour produire les fraises à gorge Woodruff :

• Affûtage CNC : La méthode la plus courante, qui fait appel à des machines à rectifier commandées par ordinateur pour obtenir une grande précision et une grande régularité dans le profil de la fraise.
• Affûtage de profil : Il s'agit d'une technique spécialisée permettant de rectifier simultanément plusieurs arêtes de coupe, souvent utilisée pour produire des fraises à géométrie complexe.

Défis en matière de fabrication :

La fabrication des fraises Woodruff à siège de clé présente quelques difficultés :

• Maintien de la précision : Le profil semi-circulaire doit être précis et cohérent pour garantir un ajustement et un fonctionnement corrects de la clavette de Woodruff.
• Assurer la durée de vie de l'outil : Les fraises étant sujettes à l'usure, le processus de fabrication doit optimiser leur durabilité et leurs performances.
• Assurer la rentabilité : Il est essentiel de trouver un équilibre entre la qualité et le coût, car ces fraises sont des outils consommables qui doivent être remplacés périodiquement.

Progrès dans la fabrication :

La fabrication des fraises Woodruff pour sièges de clés continue d'évoluer, grâce à des travaux de recherche et de développement axés sur les points suivants :

Les nouveaux matériaux : L'exploration de nouveaux matériaux aux propriétés améliorées telles que la dureté, la ténacité et la résistance à la chaleur.

Revêtements avancés : Développement de nouvelles technologies de revêtement pour améliorer la durée de vie, les performances et la polyvalence des outils.

Automatisation : Mise en œuvre de l'automatisation et de la robotique pour rationaliser le processus de fabrication et améliorer l'efficacité.

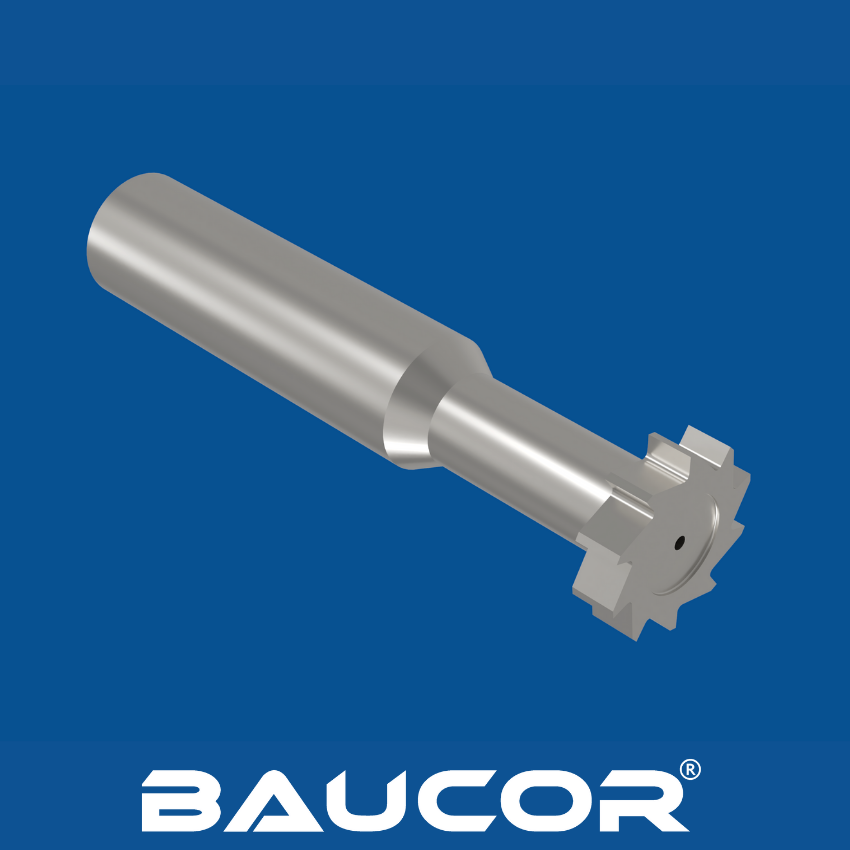

Les fraises pour sièges de clés (également appelées fraises Woodruff) sont généralement fabriquées à partir d'une gamme de matériaux sélectionnés, chacun offrant des avantages spécifiques pour des applications différentes.

Matériaux courants :

• Acier rapide (HSS) : Matériau polyvalent et largement utilisé offrant un bon équilibre entre dureté, résistance à l'usure et ténacité. Il convient à l'usinage général et à une grande variété de matériaux pour les pièces à usiner.
• Acier au cobalt (HSS-Co) : Type d'acier rapide allié au cobalt pour une résistance à la chaleur et une dureté accrues. Idéal pour l'usinage à grande vitesse et la coupe de matériaux plus durs comme l'acier inoxydable et la fonte.
• Carbure : Matériau composite composé de particules de carbure de tungstène liées au cobalt. Il offre une dureté, une résistance à l'usure et une résistance à la chaleur exceptionnelles, ce qui le rend adapté à la coupe haute performance de matériaux abrasifs et durs tels que le titane et l'acier trempé.

Matériaux moins courants :

• Métal en poudre (PM) : Il s'agit d'un processus de fabrication dans lequel des poudres métalliques sont compactées et frittées pour créer un matériau solide. Les fraises à siège de clé en PM peuvent être fabriquées à partir de divers alliages, notamment HSS et carbure, et offrent des propriétés améliorées telles qu'une structure de grain plus fine et une plus grande ténacité.

Le choix du matériau d'une fraise à rainurer Woodruff dépend de plusieurs facteurs :

• Matériau de la pièce : La dureté et l'abrasivité du matériau à usiner déterminent les propriétés du matériau de l'outil.
• Paramètres d'usinage : La vitesse de coupe, l'avance et la profondeur de coupe influencent la résistance à l'usure et la tolérance à la chaleur du matériau de l'outil.
• Durée de vie souhaitée de l'outil : La durée de vie prévue de l'outil et la fréquence de son remplacement peuvent avoir une incidence sur le choix du matériau.
• Budget : Les différents matériaux ont des coûts variables, de sorte que les considérations budgétaires peuvent également jouer un rôle.

Il est important de noter que les fraises pour siège de clé de Woodruff ne sont généralement pas revêtues comme d'autres outils de coupe, car le revêtement pourrait nuire à l'ajustement précis de la clé de Woodruff dans la rainure de clavette.

Les fraises à siège de clé de Woodruff (également connues sous le nom de fraises de Woodruff) ne sont généralement pas revêtues. En effet, les revêtements, bien qu'ils améliorent la résistance à l'usure et les performances d'autres outils de coupe, peuvent perturber l'ajustement précis de la clé de Woodruff dans la rainure de clavette. La légère augmentation des dimensions causée par un revêtement peut empêcher la clavette de s'insérer correctement.

Il existe toutefois quelques exceptions :

• Diamond-Like Carbon (DLC) : Certains fabricants proposent des fraises pour siège de clé Woodruff avec un revêtement DLC. Ce revêtement est extrêmement fin et ne modifie pas sensiblement les dimensions de la fraise. Il peut améliorer la résistance à l'usure et réduire la friction, ce qui peut prolonger la durée de vie de l'outil.
• TiN ou TiCN (rare) : Dans certains cas particuliers, les fraises Woodruff peuvent être revêtues de nitrure de titane (TiN) ou de carbonitrure de titane (TiCN) pour améliorer les performances lors de la coupe de matériaux plus durs. Toutefois, cette pratique est moins courante en raison des préoccupations susmentionnées concernant l'ajustement de la rainure de clavette.

Il est important de noter qu'en cas d'utilisation d'une fraise Woodruff revêtue, il peut être nécessaire d'usiner la rainure de clavette légèrement plus grande pour tenir compte de l'épaisseur du revêtement. Cette opération n'est généralement effectuée que dans des applications spécifiques où l'amélioration des performances d'une fraise revêtue l'emporte sur les éventuels problèmes d'ajustement.

Dans la plupart des cas, les fraises à rainurer non revêtues fabriquées dans des matériaux de haute qualité tels que l'acier rapide (HSS) ou le carbure suffisent à créer des rainures de clavette précises et fonctionnelles.

Si vous envisagez d'utiliser une fraise Woodruff revêtue, il est essentiel de consulter le fabricant ou un expert en outillage pour vous assurer que le revêtement n'aura pas d'impact négatif sur la fonctionnalité de la rainure de clavette et de l'assemblage.

Les fraises à rainurer Woodruff (également appelées fraises Woodruff) sont utilisées dans un grand nombre d'industries et d'applications où des rainures de clavette précises sont nécessaires pour fixer des composants sur des arbres. Ces rainures accueillent des clavettes de Woodruff, des cales métalliques semi-circulaires qui transmettent le couple et empêchent le glissement entre l'arbre et le composant.

Voici quelques-unes des principales industries et applications dans lesquelles les fraises à rainure de clavette Woodruff sont couramment utilisées :

Industries :

• Fabrication de machines et d'équipements : Les clavettes et les rainures de clavette Woodruff sont largement utilisées dans diverses machines et équipements, notamment les pompes, les compresseurs, les boîtes de vitesses, les convoyeurs et les robots industriels. Les fraises sont utilisées pour créer des rainures de clavette dans les arbres, les engrenages, les poulies et d'autres composants.
• Industrie automobile : Les clavettes de bois sont utilisées dans divers composants automobiles, tels que les vilebrequins, les arbres à cames, les engrenages de transmission et les essieux. Les fraises à siège de clavette sont utilisées pour usiner les rainures de clavette correspondantes dans ces composants.
• Industrie aérospatiale : Dans l'industrie aérospatiale, les clavettes et rainures de Woodruff sont utilisées dans les moteurs d'avion, les systèmes de trains d'atterrissage et d'autres composants critiques. Les fraises Keyseat sont utilisées pour créer des rainures de clavette précises dans ces applications de haute précision.
• Automatisation industrielle : Les clés de Woodruff sont souvent utilisées dans les équipements d'automatisation, notamment les bras robotisés, les systèmes de convoyage et les systèmes de manutention. Les fraises Keyseat sont utilisées pour usiner des rainures de clavette dans ces systèmes, garantissant ainsi des connexions sûres et fiables.

Applications spécifiques :

• Transmission de puissance : Les clavettes et les rainures de clavette sont essentielles pour transmettre le couple entre les arbres et les composants tels que les engrenages et les poulies. Les fraises à rainure de clavette sont utilisées pour créer ces rainures de clavette, assurant ainsi une transmission efficace de la puissance.
• Montage de composants : Les clavettes de bois sont souvent utilisées pour fixer solidement les composants sur les arbres, les empêchant ainsi de tourner ou de glisser. Les fraises à rainure de clavette sont utilisées pour créer les rainures de clavette nécessaires à cette fin.
• Alignement et positionnement : Les clavettes de bois peuvent être utilisées pour l'alignement et le positionnement précis des composants sur les arbres, afin de garantir la précision de l'assemblage et du fonctionnement des machines. Les fraises à rainure de clavette sont utilisées pour créer des rainures de clavette avec la précision requise pour ces applications.

Dans l'ensemble, les fraises à rainurer Woodruff jouent un rôle crucial dans diverses industries en permettant la création de rainures de clavettes précises et fiables pour une large gamme d'assemblages mécaniques. Leur polyvalence, leur efficacité et leur rentabilité en font des outils essentiels pour les ingénieurs et les machinistes de divers secteurs.

Les fraises à rainurer les clavettes de Woodruff, souvent appelées fraises à clavettes de Woodruff, sont des outils essentiels dans diverses industries pour créer des rainures de clavettes afin de fixer des composants sur des arbres. Ces rainures accueillent des clavettes de Woodruff, qui sont des coins métalliques semi-circulaires qui transmettent le couple et empêchent le glissement entre l'arbre et le composant.

Les industries qui utilisent les fraises à rainurer les clavettes de Woodruff sont les suivantes :

• Fabrication de machines et d'équipements : Ces fraises sont largement utilisées pour créer des rainures de clavette dans les arbres, les engrenages, les poulies et d'autres composants de diverses machines et équipements tels que les pompes, les compresseurs, les boîtes de vitesses, les convoyeurs et les robots industriels.
• Industrie automobile : Les clavettes de bois sont utilisées dans une large gamme de composants automobiles, notamment les vilebrequins, les arbres à cames, les engrenages de transmission et les essieux. Les fraises à siège de clavette jouent un rôle essentiel dans l'usinage des rainures de clavette correspondantes dans ces pièces.
• Industrie aérospatiale : Dans l'industrie aérospatiale, les clavettes et rainures de Woodruff sont des composants essentiels des moteurs d'avion, des systèmes de trains d'atterrissage et d'autres assemblages critiques. Les fraises à siège de clé sont utilisées pour créer des rainures de clavette précises dans ces applications de haute précision.
• Automatisation industrielle : Les clavettes Woodruff sont souvent présentes dans les équipements d'automatisation, notamment les bras robotisés, les systèmes de convoyage et les systèmes de manutention. Les fraises Keyseat sont utilisées pour usiner des rainures de clavette dans ces systèmes, garantissant ainsi des connexions sûres et fiables.
• Secteur de l'énergie : Les clés Woodruff sont utilisées dans les équipements de production d'énergie tels que les turbines, les générateurs et les pompes, ainsi que dans les équipements de forage et de production de pétrole et de gaz. Les fraises pour sièges de clés sont utilisées pour créer des rainures de clavette dans ces composants critiques.

Autres secteurs d'activité :

• Agriculture : Les clés de Woodruff sont utilisées dans les machines agricoles pour diverses applications, telles que la fixation d'outils sur les tracteurs et la fixation de composants dans le matériel de récolte.
• Construction : Les fraises à rainurer peuvent être utilisées pour créer des rainures de clavette dans les engins de chantier tels que les grues, les excavateurs et les bulldozers.
• Marine : Dans l'industrie maritime, les clavettes Woodruff sont utilisées dans les moteurs de bateaux, les hélices et d'autres systèmes. Les fraises à siège de clé sont utilisées pour créer des rainures de clavette pour ces applications.

Dans l'ensemble, les fraises à rainure de Woodruff sont des outils polyvalents qui trouvent des applications dans un grand nombre d'industries. Leur capacité à créer des rainures de clavette précises pour un montage sûr et fiable des composants les rend essentielles pour divers processus d'ingénierie et de fabrication.

Les fraises Woodruff sont principalement utilisées dans les machines conçues pour les opérations de fraisage afin de créer des rainures de clavette semi-circulaires précises dans les pièces à usiner. Ces machines offrent la vitesse de rotation, le contrôle et la rigidité nécessaires pour utiliser efficacement les fraises Woodruff.

Voici quelques-unes des machines les plus courantes qui utilisent les fraises Woodruff :

Fraiseuses :

• Fraiseuses verticales : Ces machines ont une broche orientée verticalement et sont largement utilisées pour les opérations de fraisage générales, y compris la création de rainures de clavettes à l'aide de fraises Woodruff pour siège de clavette.
• Fraiseuses horizontales : Ces machines ont une broche orientée horizontalement et sont souvent utilisées pour des opérations de fraisage lourdes. Les fraises Woodruff peuvent être utilisées sur les fraiseuses horizontales pour des applications spécifiques telles que le surfaçage ou la création de rainures de clavette sur des pièces de grande taille.

Machines à commande numérique par ordinateur (CNC) :

• Fraiseuses CNC : Les machines à commande numérique offrent un contrôle précis et une automatisation, ce qui les rend idéales pour créer des rainures de clavette précises avec des dimensions constantes. Elles sont couramment utilisées dans l'industrie pour la production en grande série et l'usinage de précision.

Machines à tailler les clavettes :

• Ces machines spécialisées sont spécialement conçues pour tailler des rainures de clavette, y compris des rainures de Woodruff. Elles offrent une grande précision et une grande efficacité pour les opérations répétitives de taillage de rainures de clavettes.

1. Machines spécialisées :

• Dans certains cas, des machines spécialisées, comme les brocheuses, peuvent être utilisées pour créer des rainures de clavette Woodruff, en particulier pour les gros volumes de production ou pour les rainures de clavette répondant à des exigences spécifiques.

Outre ces machines, les fraises à rainurer Woodruff peuvent également être utilisées avec des outils rotatifs portatifs pour des projets à petite échelle ou de bricolage. Toutefois, la précision et le contrôle peuvent ne pas être aussi élevés qu'avec des fraiseuses spécialisées ou des machines à commande numérique.

Le choix de la machine dépend de plusieurs facteurs, notamment la taille et la complexité de la pièce à usiner, la précision souhaitée, le matériau à usiner et le volume de production global. Alors que les fraiseuses et les machines CNC sont les choix les plus courants pour les applications professionnelles, les machines à rainurer les clavettes offrent une solution spécialisée pour la production de clavettes en grande quantité.

Baucor, l'un des principaux fabricants d'outils de coupe, propose probablement une gamme de services de conception et d'ingénierie pour ses fraises Woodruff, même si les spécificités peuvent varier. Voici ce à quoi vous pouvez vous attendre :

• Aide à la sélection des outils : Baucor dispose d'ingénieurs expérimentés qui peuvent vous aider à choisir la fraise Woodruff à rainure de clavette adaptée à votre application spécifique. Cela implique de prendre en compte des facteurs tels que le matériau de la pièce, les dimensions souhaitées de la rainure de clavette et les paramètres d'usinage.
• Conception d'outils sur mesure : Si vous avez des exigences uniques qui ne peuvent être satisfaites par les fraises standard, Baucor peut offrir des services de conception d'outils personnalisés. Il peut s'agir de créer une fraise avec des dimensions ou des géométries spécifiques afin d'optimiser le rendement de votre application particulière.
• Soutien technique : Baucor dispose d'une équipe d'assistance technique pour répondre aux questions et résoudre les problèmes que vous pourriez rencontrer lors de l'utilisation de ses fraises. Il peut s'agir de conseils sur les paramètres d'usinage optimaux, l'entretien de l'outil ou la résolution de problèmes de performance.

Pour obtenir les informations les plus précises et les plus récentes sur les services spécifiques de conception et d'assistance technique proposés par Baucor pour nos fraises Woodruff, il est préférable de nous contacter directement sur notre site Web ou par l'intermédiaire de notre service clientèle.

La conception des fraises Woodruff à siège de clavette implique la prise en compte de plusieurs facteurs afin de garantir des performances optimales, la durée de vie de l'outil et la création de rainures de clavette précises. Voici les principaux guides de conception :

Profil de la fraise :

• Adapter le profil à la clé Woodruff : L'aspect le plus important est de s'assurer que le profil de la fraise correspond précisément à la forme semi-circulaire de la clé de Woodruff à laquelle elle est destinée. Cela garantit un ajustement correct et une connexion sûre entre la clé et la rainure de clavette.
• Dimensions de la rainure de clavette : Choisissez une fraise qui crée une rainure d'une largeur et d'une profondeur adaptées à la taille de la clé Woodruff que vous utilisez. Reportez-vous aux dimensions standard des clés de Woodruff pour faire le bon choix.

Choix du matériau :

• Acier rapide (HSS) : Convient à l'usinage général et à une grande variété de matériaux pour les pièces à usiner.
• Acier au cobalt (HSS-Co) : Idéal pour l'usinage à grande vitesse et la coupe de matériaux plus durs.
• Carbure : Offre une dureté et une résistance à l'usure supérieures pour la coupe haute performance de matériaux abrasifs et durs.

Diamètre de la fraise :

• Adapter le diamètre à l'application : Choisir un diamètre de fraise adapté à la taille de la rainure de clavette et à la machine utilisée. Les diamètres plus importants offrent une plus grande stabilité et peuvent être utilisés pour des coupes plus profondes, tandis que les diamètres plus petits conviennent mieux aux espaces restreints ou aux rainures de clavette plus petites.

Autres considérations :

• Tolérance : La tolérance souhaitée pour les dimensions de la rainure de clavette influencera le processus de fabrication et le choix de l'outil. Il faut s'assurer que la fraise peut atteindre les tolérances requises pour s'adapter correctement à la clé de Woodruff.
• Revêtement : Bien que les revêtements ne soient généralement pas utilisés sur les fraises pour sièges de clés Woodruff, certains fabricants peuvent proposer des fraises avec des revêtements en carbone de type diamant (DLC) pour améliorer la résistance à l'usure et réduire le frottement.

En examinant attentivement ces guides de conception et en travaillant avec des fabricants d'outils ou des ingénieurs expérimentés, vous pouvez sélectionner ou concevoir des fraises Woodruff à rainure de clavette optimisées pour vos besoins d'usinage spécifiques. Vous obtiendrez ainsi une création de rainure de clavette précise, une durée de vie prolongée de l'outil et des performances fiables dans vos applications.
