Flûte Droite / Tarauds à Main : Polyvalence pour Taraudage Manuel ou à Machine

DÉCOUVREZ LA DIFFÉRENCE AVEC LES ROBINETS DE QUALITÉ SUPÉRIEURE DE BAUCOR

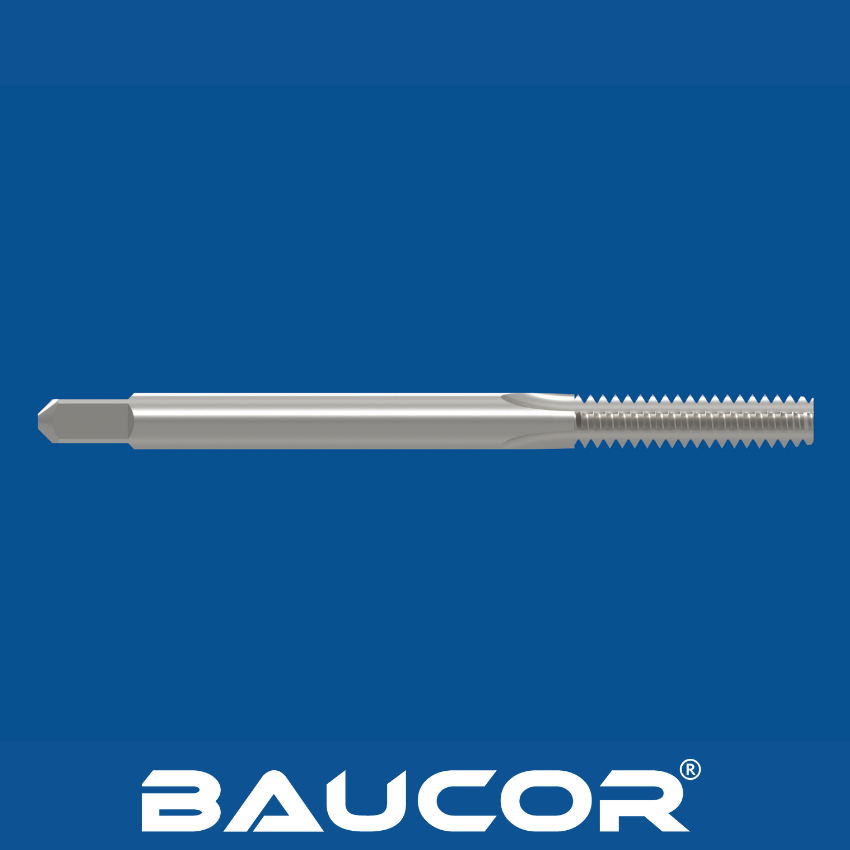

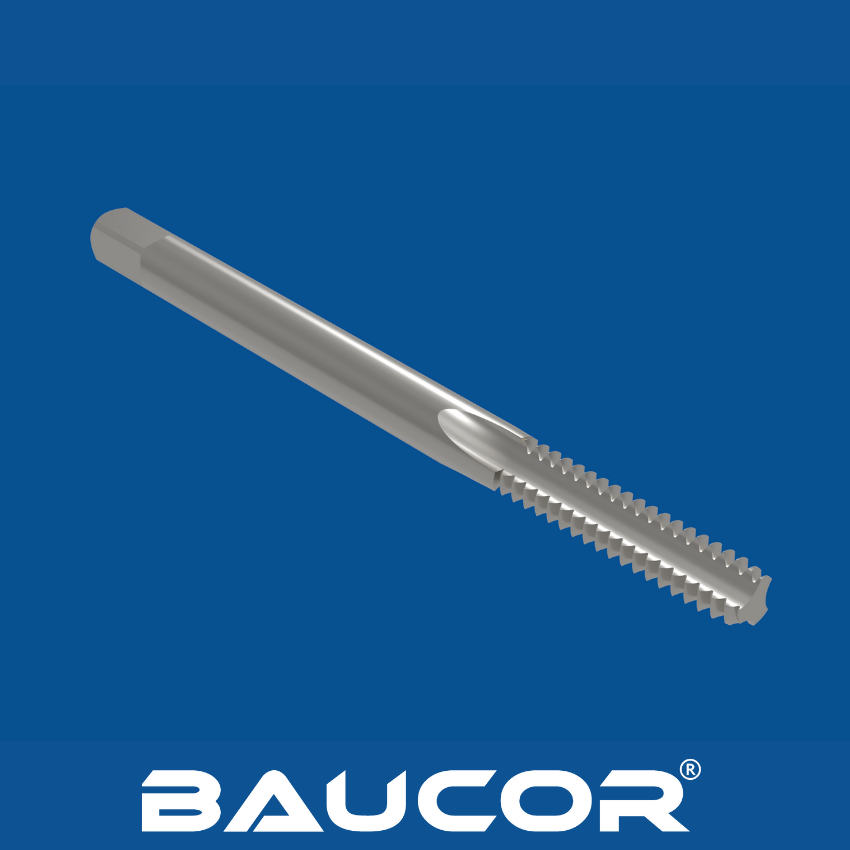

Qu'est-ce qu'une flûte droite / Hand Tap ? Comment cela fonctionne-t-il ?

Un taraud à goujure droite, également connu sous le nom de taraud manuel, est un outil de coupe commun utilisé pour créer des filets internes dans un trou pré-percé. Il est souvent utilisé manuellement, mais aussi dans des machines telles que les perceuses à colonne. Les cannelures droites sont conçues pour le taraudage à usage général dans divers matériaux.

Fonctionnement des tarauds à goujure droite / tarauds manuels

  1. Préparation du trou : Un trou du bon diamètre est percé pour la taille de filetage souhaitée.
  2. Insertion du taraud : Le taraud est aligné avec le trou et tourné avec précaution à la main (à l'aide d'une clé à taraud) ou à l'aide d'une machine appropriée.
  3. Coupe du filet : Au fur et à mesure que le taraud tourne, ses arêtes coupantes forment progressivement les filets à l'intérieur du trou.
  4. Élimination des copeaux : Les goujures droites aident à évacuer les copeaux du trou pendant le processus de taraudage.
  5. Inversion : L'inversion périodique du taraud permet de briser les copeaux et d'améliorer la qualité du filetage.

Comment sont fabriquées les flûtes droites et les robinets à main ?

Les tarauds à goujure droite, également connus sous le nom de tarauds à main, sont des outils essentiels pour créer des filetages intérieurs. Mais comment ces outils de travail du monde de l'usinage voient-ils le jour ? Voici les principales étapes de la fabrication d'un taraud manuel :

  • Sélection du matériau : L'aventure commence par la sélection du matériau approprié pour le taraud. L'acier rapide (HSS) est un choix populaire pour son équilibre entre dureté, ténacité et prix abordable. Pour les matériaux plus durs, le carbure, l'acier rapide au cobalt (HSS-E) ou l'acier rapide au métal en poudre (PM HSS) peuvent être utilisés en raison de leur résistance accrue à l'usure.
  • Formation de l'ébauche : La matière première est transformée en une ébauche cylindrique ayant le diamètre et les dimensions de la tige souhaités par des procédés tels que la rectification ou le tournage. Des fraiseuses spécialisées créent ensuite les cannelures droites caractéristiques sur la longueur de l'ébauche.

  • Façonner les fils : la coupe précise des fils vient ensuite. Les machines CNC équipées de meules de haute précision sculptent méticuleusement le profil de filetage exact (basé sur des normes telles que le système UNC (Unified National Coarse) ou le système métrique) sur le taraud.

  • Traitement thermique : le taraud subit un processus de traitement thermique (souvent un durcissement et une trempe) pour obtenir l'équilibre optimal entre dureté pour la coupe et ténacité pour résister à l'usure.

  • Traitements de surface (en option) : pour des performances améliorées, certains tarauds reçoivent un revêtement comme le nitrure de titane (TiN) pour améliorer la résistance à l'usure et réduire la friction.
  • Contrôle qualité : des contrôles qualité rigoureux garantissent que le taraud répond à toutes les spécifications dimensionnelles (précision du filetage, diamètre, etc.) et est exempt de défauts.

OBTENIR UN DEVIS

Quelles sont les dimensions des tarauds à main / à goujons droits fabriqués par Baucor ?

Tailles courantes de tarauds à goujure droite que vous pourriez trouver chez Baucor

  • Métrique grossier (M) : Les tailles populaires comprennent M2, M3, M4, M5, M6, M8, M10, M12, et potentiellement des diamètres plus grands.
  • Métrique fin (M) : Recherchez des tailles telles que M6 x 1,0, M8 x 1,25, M10 x 1,5 pour accommoder des pas de vis plus fins.
  • Filet national unifié grossier (UNC) : Les tailles couramment disponibles sont les suivantes : #0-80, #1-64, #2-56, 1/4-20, 5/16-18, 3/8-16, 1/2-13, voire plus.
  • Unified National Fine (UNF) : Vous pouvez trouver des tailles comme #0-80 UNF, #1-64 UNF, 2-56 UNF, 1/4-28, 5/16-24, 3/8-24, 1/2-20, et potentiellement plus grandes.

Baucor peut fabriquer pour vous des tarauds allant de très petites tailles comme M0,5 à de grandes tailles jusqu'à M68, répondant ainsi à un large éventail de besoins en matière de filetage.

Veuillez nous contacter pour connaître les dimensions appropriées. Baucor peut produire des tarauds dans les dimensions les plus spécialisées, adaptées à vos besoins.

Quels sont les matériaux utilisés pour fabriquer les flûtes droites et les robinets à main ?

Les tarauds manuels à goujure droite, connus pour leur simplicité et leur efficacité dans les matériaux à faible teneur en copeaux, nécessitent des matériaux robustes pour supporter les rigueurs du filetage. Voici ce que les fabricants comme Baucor utilisent généralement :

Matériaux courants :

  • Acier rapide (HSS) : La norme industrielle pour de nombreux tarauds à main ! L'acier rapide offre une combinaison bien équilibrée de :
  • Dureté : Essentielle pour couper des filets dans divers matériaux.
  • Ténacité : Pour résister à la rupture lors des opérations de taraudage.
  • Prix abordable : L'acier rapide est un choix intéressant pour les applications générales.
  • Acier rapide au cobalt (HSS-E) : Lorsque le travail devient plus difficile, l'acier rapide au cobalt entre en jeu. Sa teneur accrue en cobalt permet d'améliorer les performances de l'acier rapide :
  • La résistance à la chaleur : Cruciale pour le taraudage de matériaux plus difficiles ou pour les environnements de production à haut volume.
  • Résistance à l'usure : prolonge la durée de vie du taraud, réduisant ainsi le besoin de remplacements fréquents.

Matériaux spéciaux :

  • Acier rapide à base de poudre métallique (PM HSS) : Pour les tâches vraiment exigeantes dans des matériaux abrasifs, l'acier rapide en poudre pourrait être la solution. Son processus de fabrication unique permet d'obtenir
  • Une résistance à l'usure exceptionnelle : Surpasse l'acier rapide standard dans les scénarios difficiles.
  • Une grande ténacité : Minimise le risque de rupture du taraud, même en cas d'utilisation intensive.

Carbure : Dans certains cas, les tarauds à main en carbure massif peuvent être utilisés. Leur dureté et leur résistance à l'usure exceptionnelles sont idéales :

  • Matériaux très abrasifs : Lors du taraudage de matériaux exceptionnellement durs ou abrasifs où les tarauds standard s'useraient prématurément.
  • Applications de haute précision : Le carbure peut maintenir les tolérances et former des filets plus nets grâce à sa rigidité.

Aciers à outils spéciaux : Certains fabricants peuvent proposer des tarauds fabriqués à partir de nuances d'acier à outils spécifiques pour des tâches très spécialisées nécessitant un mélange unique de propriétés :

Résistance accrue aux chocs : Pour les applications où les chocs ou les vibrations peuvent poser problème.

Compatibilité avec des matériaux spécifiques : Pour optimiser les performances lors du taraudage de certaines matières plastiques, d'alliages non ferreux ou d'autres matériaux présentant des caractéristiques d'usinage uniques.

  • Traitements de surface et revêtements : Au-delà du matériau de base, les revêtements jouent un rôle crucial dans l'amélioration des performances :
  • Revêtements à base de nitrure : Des options telles que le nitrure de titane (TiN), le nitrure d'aluminium et de titane (TiAlN) ou le carbonitrure de titane (TiCN) sont fréquemment utilisées pour améliorer la résistance à l'usure, augmenter la dureté de la surface et réduire le frottement.
  • Revêtements spécialisés : Pour des matériaux ou des applications particulières, des revêtements moins courants comme le nitrure de chrome (pour les problèmes de corrosion) ou des revêtements multicouches combinant les forces de plusieurs matériaux peuvent être utilisés pour améliorer encore les performances.

L'importance des choix spécifiques à l'application

N'oubliez pas que le choix du bon matériau de taraudage ne se limite pas à l'option la plus dure ou la plus avancée. Pour maximiser les performances et la durée de vie de l'outil, et minimiser les coûts du projet :

  • Consultez des experts : Les fabricants de tarauds comme Baucor ou les machinistes expérimentés peuvent fournir des conseils adaptés à vos besoins spécifiques.
  • Équilibrer les performances et les coûts : Bien que certains matériaux alternatifs puissent exceller dans certains domaines, ils sont souvent plus coûteux. Évaluez soigneusement le rapport entre le coût et les gains de performance.
  • Essais : Dans les applications critiques, il peut être utile de tester différents matériaux de taraudage pour déterminer ce qui fonctionne le mieux dans votre scénario spécifique.

Quels sont les revêtements qui améliorent les flûtes droites et les tarauds à main ?

Les tarauds manuels à goujure droite, même lorsqu'ils sont fabriqués à partir de matériaux de haute qualité tels que HSS ou HSS-E, peuvent bénéficier de traitements de surface et de revêtements. Ces revêtements améliorent diverses propriétés, ce qui permet des opérations de taraudage plus douces, une durée de vie prolongée de l'outil et une meilleure qualité de filetage. Examinons quelques options courantes proposées par Baucor :

Revêtements populaires pour les tarauds à main

  • Nitrure de titane (TiN) : Revêtement classique de couleur or, le TiN offre un ensemble complet d'avantages :
  • Réduction de la friction : Il minimise la friction entre le taraud et le matériau de la pièce, réduisant ainsi la force de taraudage et la production de chaleur.
  • Meilleure résistance à l'usure : Prolonge la durée de vie du taraud, en particulier lors du taraudage de matériaux abrasifs ou en cas de production en grande quantité.
  • Rentable : Un équilibre entre le prix et les avantages en termes de performances.
  • Nitrure de titane et d'aluminium (TiAlN) : Lorsque la chaleur devient une préoccupation majeure, le TiAlN occupe le devant de la scène :
  • Applications à haute température : Il conserve ses propriétés à des températures élevées, ce qui est idéal pour le taraudage de matériaux résistants à la chaleur ou pour les opérations à grande vitesse.
  • Résistance à l'oxydation : Offre une protection supplémentaire contre la dégradation à haute température.

Autres revêtements

Selon les offres de Baucor et vos besoins spécifiques, d'autres options peuvent être proposées :

  • Nitrure de chrome (CrN) : Excellent pour les situations où l'humidité est élevée ou les problèmes de corrosion potentiels.
  • Revêtements multicouches : Revêtements de pointe qui combinent les forces de plusieurs matériaux, offrant une résistance supérieure à l'usure, une faible friction et une protection contre des types d'usure spécifiques.

Carbonitrure de titane (TiCN) : Connu pour sa combinaison de dureté, de résistance à l'usure et de pouvoir lubrifiant (réduction du frottement). Le TiCN excelle dans les domaines suivants

  • Réduire le grippage : Empêche le matériau d'adhérer au taraud, en particulier dans les matériaux de pièces à usiner plus tendres.
  • Performance générale : L'équilibre de ses propriétés lui permet de convenir à une plus large gamme d'applications de taraudage que certains revêtements plus spécialisés.

Carbone semblable au diamant (DLC) : Les revêtements DLC se caractérisent par une dureté extrême, une résistance supérieure à l'usure et un coefficient de frottement très faible. Ils sont donc idéaux pour :

Matériaux exigeants : Le taraudage d'alliages exceptionnellement résistants ou abrasifs où les autres revêtements s'usent prématurément.

Taraudage de précision : Maintien de tolérances étroites et d'une qualité de surface élevée dans les filetages grâce à un frottement réduit et à une excellente résistance à l'usure.

  • Nitrure de zirconium (ZrN) : Offre des caractéristiques similaires à celles du TiN (résistance à l'usure, réduction du frottement), mais avec une couleur distinctive semblable au bronze. Il s'agit souvent d'une alternative viable pour le taraudage à usage général.
  • Revêtements spécialisés et exclusifs : Certains fabricants de tarauds peuvent proposer des revêtements uniques adaptés à des matériaux ou à des applications spécifiques. Il peut s'agir de
  • Revêtements nanocouches multicouches : Combinaison de plusieurs matériaux dont les propriétés sont conçues pour améliorer les performances dans des tâches très exigeantes.
  • Revêtements optimisés pour les matériaux non ferreux : Traitement des interactions uniques entre des revêtements spécifiques et des matériaux tels que les alliages d'aluminium.

Comment les revêtements peuvent-ils vous aider ?

  • Taraudage plus doux : La réduction du frottement se traduit par une diminution de la force requise pour le taraudage, ce qui minimise la fatigue de l'opérateur et améliore le contrôle du taraudage.
  • Filets plus propres : Les revêtements peuvent aider à produire des filetages plus propres et plus précis en minimisant l'accumulation de copeaux et en améliorant l'évacuation des copeaux.
  • Réduction des temps d'arrêt : L'allongement de la durée de vie de l'outil grâce à sa résistance à l'usure signifie moins de changements de tarauds et moins d'arrêts de production.
  • Réduction des coûts : Bien que les tarauds revêtus puissent avoir un coût initial légèrement plus élevé, leur durée de vie prolongée et leurs performances améliorées peuvent conduire à des économies significatives au fil du temps.

Optimisez votre choix : Tenez compte de l'application

  • Matériau de la pièce : Adaptez le revêtement au matériau que vous allez tarauder. Par exemple, le CrN est idéal pour l'acier inoxydable en raison de sa résistance à la corrosion, tandis que le TiAlN excelle aux températures élevées rencontrées lors du taraudage d'alliages Inconel.
  • Volume de production : Pour le taraudage de gros volumes, les avantages d'un revêtement de qualité supérieure comme le TiAlN en termes de durée de vie de l'outil peuvent l'emporter sur le coût légèrement plus élevé.
  • Budget : Considérez le rapport coût-efficacité des différentes options de revêtement. Les revêtements TiN standard offrent un bon équilibre pour de nombreuses applications.

OBTENIR UN DEVIS

Où sont utilisées les flûtes droites et les robinets à main ?

Les tarauds à goujure droite, également connus sous le nom de tarauds à main, sont des outils indispensables dans le monde de la création de filets. Mais dans quelles industries ces outils polyvalents sont-ils le plus souvent utilisés ? Examinons quelques applications clés :

  • La plomberie : Qu'il s'agisse de bâtiments résidentiels ou commerciaux, les plombiers utilisent des robinets à cannelure droite pour créer des raccords filetés dans les tuyaux, les vannes, les robinets, les pommes de douche et d'autres composants pour les conduites d'eau et de gaz.

  • CVC (chauffage, ventilation et climatisation) : Ces robinets jouent un rôle essentiel dans l'assemblage des tubes en cuivre et d'autres matériaux utilisés dans les conduites de réfrigérant des climatiseurs et des pompes à chaleur. Ils sont également indispensables pour raccorder les vannes et autres composants des systèmes CVC.

  • Fabrication et traitement industriels : De nombreuses installations industrielles se caractérisent par des systèmes de tuyauterie étendus. Les tarauds à cannelure droite sont essentiels pour créer des connexions étanches dans les tuyaux, les réservoirs, les vannes et les collecteurs utilisés pour transporter des liquides, des gaz et d'autres fluides dans le cadre de ces processus.

  • L'automobile : Le monde des véhicules dépend fortement des raccords filetés pour les conduites de fluides. Les tarauds à cannelure droite sont utilisés pour tarauder les raccords des conduites de carburant, des conduites de frein, des conduites d'huile et des systèmes hydrauliques dans diverses applications automobiles.

  • Réparation et maintenance (MRO) : Lorsque les filetages sont endommagés dans les tuyaux, les raccords ou les composants de diverses industries, les tarauds à cannelure droite viennent à la rescousse. Ils permettent aux techniciens de restaurer ces filetages lors des opérations de maintenance et de réparation.

  • Fabrication sur mesure : Les tuyauteries, accessoires et composants spécialisés nécessitent souvent des raccords filetés. Les tarauds à cannelure droite permettent aux créateurs de produire ces pièces uniques nécessaires à diverses applications.

Quelles sont les industries qui utilisent les tarauds à main / à goujure droite ?

Les tarauds à goujure droite, souvent appelés tarauds à main, sont un élément essentiel dans diverses industries en raison de leur capacité à créer des raccords filetés fiables. Voici un aperçu des principaux utilisateurs :

  • Plomberie et CVC : Ces tarauds sont essentiels pour réaliser des raccords étanches sur les tuyaux, les vannes, les robinets et les conduites de réfrigérant dans les environnements résidentiels, commerciaux et industriels.

  • Fabrication et transformation : Les réseaux de tuyauterie étendus des usines s'appuient sur les robinets à cannelure droite pour réaliser des raccordements sûrs dans les réservoirs, les collecteurs et les tuyaux transportant des fluides et des gaz.

  • Automobile et transport : Ils jouent un rôle crucial dans le taraudage des conduites de fluides pour le carburant, les freins, l'huile et les systèmes hydrauliques de divers véhicules.

  • Réparation et maintenance (MRO) : La restauration des filetages endommagés dans les tuyaux, les raccords et les composants dans tous les secteurs d'activité est une application courante de ces tarauds.

  • Fabrication sur mesure : La création de pièces spécialisées avec des raccords filetés pour des applications uniques implique souvent l'utilisation de tarauds à goujures droites.

Le fil conducteur : L'étanchéité

Les tarauds à goujure droite offrent une solution polyvalente et conviviale pour créer des raccords filetés sûrs dans de nombreux secteurs d'activité. Leur capacité à fonctionner à la fois manuellement et avec des perceuses à colonne leur permet de s'adapter à différents besoins.

Quelles sont les machines qui utilisent des tarauds à main / à goujure droite ?

Si les tarauds à cannelure droite, également appelés tarauds à main, peuvent être utilisés manuellement, leur fonctionnalité s'étend à diverses machines. Voici quelques exemples d'applications courantes :

  • Perceuses à colonne : De nombreuses perceuses à colonne sont équipées d'une fonction de taraudage, permettant un taraudage contrôlé avec des tarauds à goujure droite. Cette fonction est idéale pour les opérations de taraudage simples.
  • Fraiseuses (avec taraudage rigide) : Les fraiseuses dotées de capacités de taraudage rigide offrent plus de précision et de contrôle pour le taraudage que les perceuses à colonne. Elles conviennent aux tâches nécessitant une plus grande précision.

Machines à commande numérique :

  • Fraiseuses à commande numérique (VMC) : Ces machines polyvalentes peuvent effectuer le taraudage en même temps que d'autres opérations d'usinage, ce qui rationalise le processus de production des pièces nécessitant des trous filetés.
  • Tours CNC (avec outillage en direct) : Les tours équipés d'un outillage direct peuvent utiliser des tarauds à goujures droites pour créer des raccords filetés perpendiculaires à l'axe central d'une pièce, par exemple sur le côté d'un tuyau ou d'un raccord.
  • Machines à tarauder dédiées : Pour les applications de taraudage en grande quantité, les machines spécialisées offrent des temps de cycle rapides et des changements d'outils automatisés, ce qui maximise l'efficacité.

Autres équipements :

  • Têtes de taraudage : Ces têtes peuvent être montées sur des perceuses à colonne ou sur d'anciennes machines à commande numérique sans taraudage rigide. Elles offrent des fonctions de sécurité et un meilleur contrôle du taraudage pour les tâches plus exigeantes.
  • Porte-outils : Le choix du porte-outil (par exemple, pince de serrage ER, mandrin de taraudage à changement rapide) influe sur des facteurs tels que la rigidité du taraud, la précision et la compensation du désalignement.

Quel soutien en matière de conception et d'ingénierie Baucor fournit-il pour les robinets à main et les robinets à cannelure droite ?

Baucor possède les connaissances en matière d'outils de coupe et l'expérience en ingénierie nécessaires pour vous aider à trouver la solution de taraudage parfaite.

Services de soutien potentiels :

  • Sélection du matériau du taraud : Vous ne savez pas si l'acier rapide, l'acier rapide au cobalt ou un autre matériau est le meilleur pour votre pièce à usiner ? Les experts de Baucor peuvent vous guider vers le taraud idéal pour votre application.
  • Choix du bon filetage : Besoin d'un filetage grossier ou fin ? Métrique ou unifié ? Baucor vous aide à obtenir les filets optimaux pour les exigences de votre projet.
  • Personnalisation du taraud : Votre projet nécessite-t-il un taraud à goujure droite spécialisé ? L'équipe d'ingénieurs de Baucor pourrait être en mesure de créer un taraud sur mesure pour répondre parfaitement à vos spécifications.
  • Optimisation de l'application : Obtenez des recommandations sur les revêtements, les vitesses de taraudage, la lubrification et plus encore de la part des ingénieurs de Baucor pour améliorer l'efficacité de votre taraudage et la durée de vie de votre outil.

ASSISTANCE TECHNIQUE INÉGALÉE

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception pour les robinets à main et les robinets à cannelure droite ?

Comprendre la conception des tarauds à main à goujure droite pour un filetage optimal

Bien qu'il n'existe pas de bible de conception unique pour les tarauds à goujure droite, la compréhension des principes clés et des normes vous aidera à choisir le bon outil :

Éléments clés de la conception

  • L'importance du matériau : L'acier rapide (HSS) est la norme, mais les matériaux plus résistants peuvent nécessiter des tarauds HSS au cobalt ou PM. Vérifiez les exigences de votre pièce à usiner !
  • Taille de la queue : Les queues normalisées s'adaptent aux clés à tarauder et aux mandrins de machine les plus courants. Assurez-vous de la compatibilité avec votre équipement.
  • Cannelures droites : Elles sont idéales pour les matériaux à copeaux courts. N'oubliez pas qu'elles peuvent limiter l'enlèvement des copeaux dans les trous débouchants par rapport aux goujures en spirale.
  • Conception du filetage : La précision est essentielle ! Les normes de forme des filetages (ISO, ANSI) dictent la forme, la taille et les tolérances précises pour l'interchangeabilité et l'ajustement adéquat.
  • Les revêtements améliorent les performances : Le nitrure de titane (TiN) et d'autres revêtements réduisent le frottement et l'usure. Ils augmentent la durée de vie des tarauds, en particulier dans les matériaux les plus durs.
