Fraises à Dégagement - Fraises à Queue Carrée : Robustesse et Fiabilité

PRÉCISION ET PERFORMANCE COMBINÉES

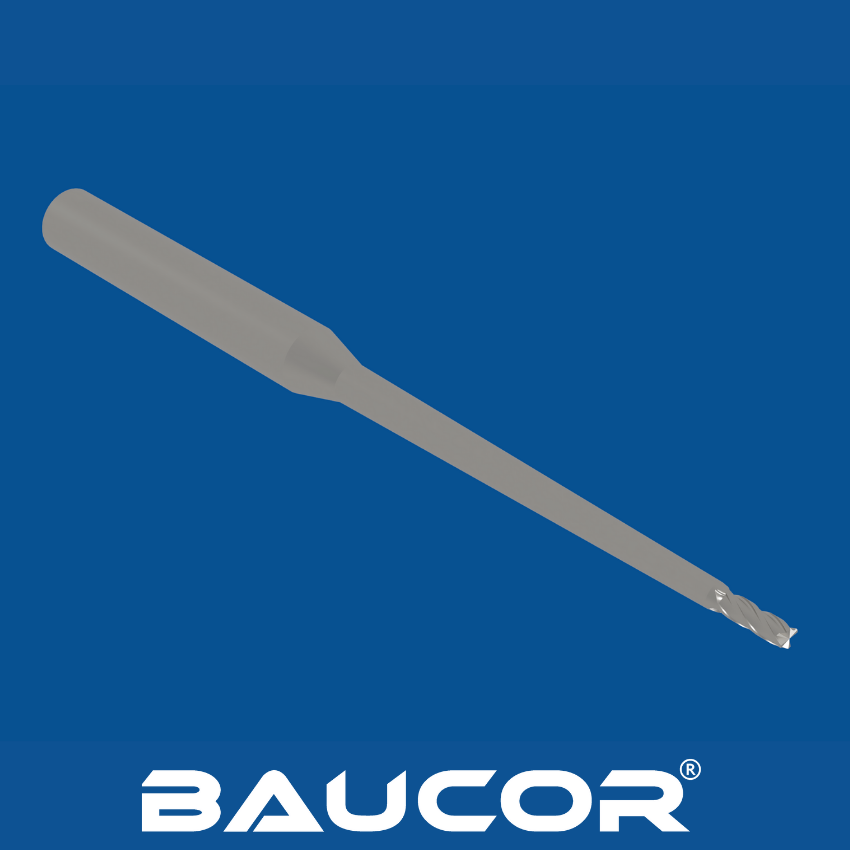

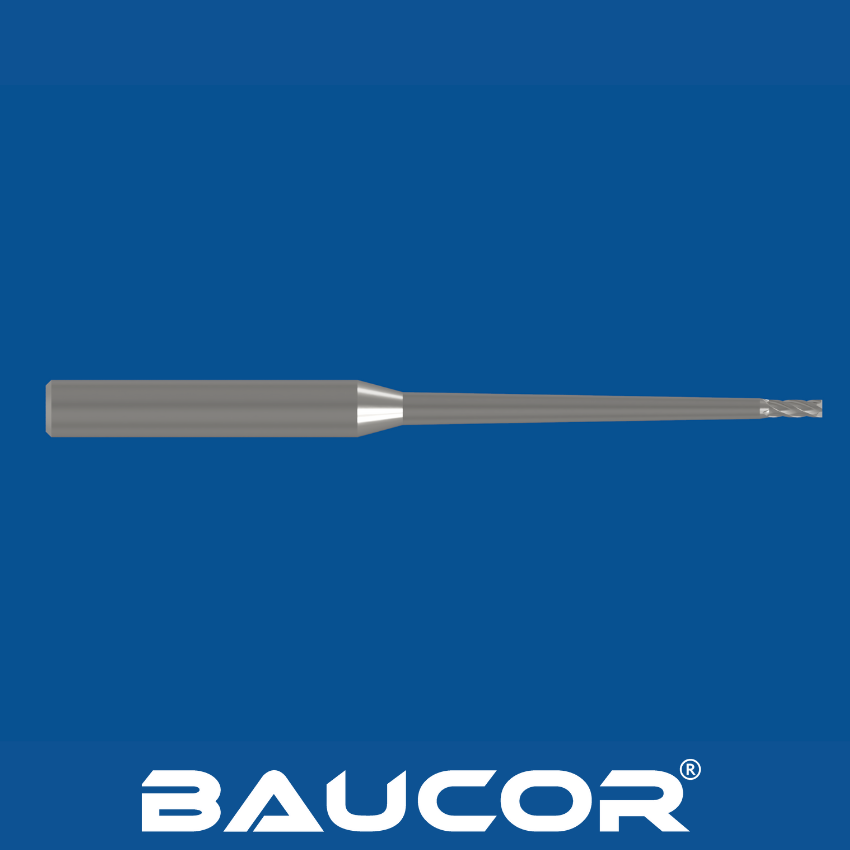

FRAISES À DÉGAGEMENT - FRAISE À BOUT CARRÉ

Qu'est-ce qu'une pince coupante à bout carré ? Comment fonctionne-t-elle ?

Qu'est-ce qu'une fraise à dépouille (fraise à bout carré) ?

Une fraise à dépouille, plus communément appelée fraise à bout carré, est un outil de coupe rotatif polyvalent utilisé dans les fraiseuses à commande numérique. Elle se caractérise par un fond plat et des arêtes de coupe carrées et tranchantes sur les côtés. Cette conception permet aux fraises à dépouille d'exceller dans ces fonctions principales :

  • Rainurage : Création de rainures et de canaux dans une pièce.
  • Surfaçage : Production de surfaces planes et lisses.
  • Fraisage d'épaulement : Générer des épaulements carrés ou des marches dans une pièce.

Comment fonctionne un clearance cutter ?

Les fraises à dépouille sont utilisées dans les fraiseuses à commande numérique, qui déplacent la pièce avec une extrême précision contre l'outil de coupe en rotation.

  • Cannelures : Les arêtes de coupe hélicoïdales (goujures) de la fraise à dépouille enlèvent continuellement de la matière pendant qu'elle tourne.
  • Élimination des copeaux : Les goujures canalisent également la matière enlevée (les copeaux) loin de la zone de coupe, évitant ainsi l'encrassement.
  • Mouvement vertical et horizontal : La fraise à bout carré peut se déplacer verticalement (en plongée) et horizontalement par rapport à la pièce à usiner pour diverses opérations de coupe.

Comment sont fabriquées les fraises à dégagement - Fraise à bout carré ?

Les fraises à dépouille, également connues sous le nom de fraises à bouts carrés, sont des outils essentiels pour l'usinage de précision. Leur processus de fabrication implique une combinaison méticuleuse de science des matériaux, d'usinage avancé et de contrôle de la qualité. En voici les principales étapes :

1. Sélection du matériau

  • Acier rapide (HSS) : Il s'agit d'un choix courant pour les fraises à dégagement à usage général en raison de son équilibre entre la ténacité, la résistance à la chaleur et la rentabilité.
  • Carbure de tungstène : Il offre une dureté et une résistance à l'usure supérieures, idéales pour la production en grande série et l'usinage de matériaux plus durs.
  • Revêtements : Des revêtements avancés tels que TiN, TiAlN ou CrN peuvent être appliqués pour améliorer la résistance à l'usure, réduire le frottement et prolonger la durée de vie de l'outil.

2. Formation de l'ébauche

  • Le matériau brut est coupé et grossièrement façonné en une ébauche cylindrique, légèrement surdimensionnée pour permettre les opérations d'usinage ultérieures.

3. Rectification des cannelures

  • Des rectifieuses CNC spécialisées créent les goujures hélicoïdales qui sont essentielles pour la coupe et l'évacuation des copeaux.
  • La géométrie des goujures (nombre de goujures, angle d'hélice, etc.) est soigneusement conçue en fonction de l'application prévue et du matériau usiné.

4. Création de la géométrie de l'extrémité

  • Le fond plat et les arêtes de coupe carrées sont rectifiés avec précision pour assurer une géométrie de coupe exacte.

5. Affûtage et finition

  • Les arêtes de coupe sont affûtées pour obtenir une netteté maximale.
  • Des traitements finaux tels que le polissage peuvent être appliqués pour améliorer l'état de surface et l'écoulement des copeaux.

6. Contrôle de la qualité

  • Des processus d'inspection rigoureux garantissent que la fraise de dégagement finie respecte les tolérances dimensionnelles, la qualité des arêtes de coupe et les exigences en matière d'état de surface.

Quelles sont les dimensions de la fraise à bout carré fabriquée par Baucor ?

Gammes de tailles générales pour les fraises à dégagement (fraises à bouts carrés) :

Diamètre :

  • Métrique : Habituellement de 1 mm à 20 mm, mais des tailles supérieures sont possibles.
  • Pouces : 1/8", 1/4", 3/8", 1/2" et d'autres tailles fractionnaires sont courantes.

Longueur de coupe :

Elle varie en fonction du diamètre. Les options comprennent généralement des longueurs de coupe courtes, standard et longues.

Diamètre de la tige :

  • Correspond à la taille du porte-outil de votre machine CNC.
  • Des tailles métriques et en pouces sont disponibles.

Baucor peut fabriquer des fraises en bout pour répondre à une gamme variée d'applications de fraisage, depuis les tâches de fraisage général jusqu'à la création de profils complexes et de formes 3D complexes.

Les fraises en bout sont disponibles dans une variété de types, tels que les fraises carrées pour créer des angles vifs, les fraises à bec sphérique pour un contour lisse, et les fraises d'ébauche pour un enlèvement rapide de matière. Adaptées aux matériaux tels que les métaux, les plastiques et les composites, Baucor peut produire des fraises en bout dans des dimensions et des configurations hautement spécialisées, adaptées à vos besoins spécifiques. Veuillez communiquer avec nous pour obtenir des renseignements détaillés sur les dimensions et les options de personnalisation afin de répondre parfaitement à vos besoins en matière de fraisage.

Quels sont les matériaux utilisés pour la fabrication de la pince coupante à bouts carrés ?

Matériaux courants

Acier rapide (HSS) :

  • Avantages : Bonne ténacité, résistance à la chaleur et prix abordable.
  • Applications : Usinage polyvalent de divers matériaux. Donne de bons résultats avec les aciers plus tendres, l'aluminium et les plastiques.

Acier rapide au cobalt (HSS-Co) :

  • Avantages : Dureté, résistance à l'usure et résistance à la chaleur améliorées par rapport à l'acier rapide standard.
  • Applications : Usinage de matériaux plus résistants comme l'acier inoxydable et les alliages plus durs.

Carbure de tungstène massif :

  • Avantages : Dureté, résistance à l'usure et rigidité exceptionnelles. Permet des vitesses de coupe plus élevées et une plus longue durée de vie de l'outil.
  • Applications : Production en grande série, usinage de matériaux durs (aciers à outils, aciers trempés, fonte) et de matériaux abrasifs.

Matériaux moins courants et spécialisés

Aciers à base de métal en poudre (PM) :

  • Avantages : Ils offrent un équilibre entre la ténacité de l'acier rapide et la résistance à l'usure du carbure. Ils peuvent être formulés avec des propriétés spécifiques pour des applications de niche.

Céramiques :

  • Avantages : Dureté extrême et résistance à la chaleur pour l'usinage à très grande vitesse.
  • Applications : Applications spécialisées pour les alliages à haute température et les matériaux très durs. Plus fragiles que le carbure, elles doivent être utilisées avec précaution.

Revêtements

Les revêtements sont souvent appliqués pour améliorer les performances des fraises à dépouille, quel que soit le matériau de base :

  • Nitrure de titane (TiN) : Revêtement à usage général qui améliore la résistance à l'usure et réduit la friction.
  • Nitrure de titane et d'aluminium (TiAlN) : Amélioration de la dureté et de la résistance à l'oxydation pour les applications à haute température.
  • Nitrure de chrome (CrN) : Bon pour l'usinage des matériaux non ferreux et des plastiques en raison de ses faibles propriétés de frottement.
  • Carbone de type diamant (DLC) : Offre une résistance extrême à l'usure et une faible friction pour les applications spécialisées.

Quels sont les revêtements qui améliorent les coupeuses à bouts carrés ?

Revêtements courants :

  • Nitrure de titane (TiN) : Revêtement polyvalent à usage général qui augmente la résistance à l'usure, réduit le frottement et améliore l'état de surface.
  • Nitrure de titane et d'aluminium (TiAlN) : Améliore la dureté et la stabilité thermique, ce qui le rend idéal pour l'usinage à haute température et les matériaux plus durs.
  • Carbonitrure de titane (TiCN) : Offre un équilibre entre la résistance à l'usure et le pouvoir lubrifiant, utile pour une variété de matériaux.
  • Nitrure de chrome (CrN) : Offre une bonne résistance à l'usure et un faible coefficient de frottement, utile pour l'usinage des métaux non ferreux et des plastiques.

Revêtements spécialisés :

  • Nitrure d'aluminium et de titane (AlTiN) : Il excelle dans l'usinage à grande vitesse, en particulier dans des conditions de coupe à sec, en raison de sa résistance supérieure à la chaleur.
  • Nitrure d'aluminium et de chrome (AlCrN) : Offre une meilleure résistance à l'oxydation et à l'usure à des températures encore plus élevées que l'AlTiN.
  • Carbone de type diamant (DLC) : Offre une résistance à l'usure exceptionnelle et un faible frottement pour les applications exigeantes, souvent utilisé pour l'usinage de matériaux abrasifs.
  • Revêtements multicouches : Combinaisons de différents revêtements pour créer une surface sur mesure avec des propriétés spécifiques (par exemple, une couche supérieure résistante à l'usure sur une couche de base résistante).

Facteurs influençant le choix du revêtement

Le revêtement optimal pour une fraise à dépouille dépend des facteurs suivants :

  • Le matériau de la pièce : Les matériaux durs ou abrasifs nécessitent des revêtements plus durs et plus résistants à l'usure.
  • Conditions d'usinage : Les vitesses et les températures élevées nécessitent des revêtements présentant une stabilité thermique supérieure.
  • Lubrification : L'usinage à sec peut bénéficier de revêtements ayant des coefficients de frottement plus faibles.
  • Durée de vie de l'outil et coût souhaités : Les revêtements avancés améliorent généralement la durée de vie des outils, mais leur prix est plus élevé.

OBTENIR UN DEVIS

Où sont utilisées les pinces à découper à bouts carrés ?

Les fraises à dépouille (fraises à bouts carrés) sont des outils remarquablement polyvalents, qui trouvent des applications dans un large éventail d'industries. Voici un aperçu de leurs principales utilisations :

Principales industries et applications

  • Fabrication (générale) :
  • Rainurage : Création de rainures, de canaux et de rainures de clavetage dans divers composants.
  • Surfaçage : Production de surfaces planes et lisses pour l'assemblage correct des pièces.
  • Fraisage d'épaulement : Générer des épaulements carrés, des marches et des poches dans les pièces à usiner.
  • Profilage : Création de formes et de contours complexes.
  • Aérospatiale : Usinage d'alliages légers et très résistants pour les composants aéronautiques.
  • Automobile : Usinage de pièces de moteur, de composants de transmission et de moules pour le moulage.
  • Médical : Fabrication d'outils chirurgicaux, d'implants et de composants de précision pour les appareils médicaux.
  • Fabrication de moules et de matrices : Création de moules complexes pour les plastiques, les métaux et d'autres matériaux.
  • Travail du bois : Bien que moins courantes, les fraises à dépouille peuvent être utilisées pour façonner le bois et les matériaux composites.
  • Électronique : Création de fentes et de poches pour les cartes de circuits imprimés et autres composants électroniques.

Exemples spécifiques

  • Usinage d'une fente pour maintenir une bague de retenue dans un assemblage mécanique.
  • Création d'une surface plane sur une pièce pour le montage précis d'un autre composant.
  • Fraisage d'un épaulement carré pour un positionnement précis dans un dispositif de fixation.
  • Profiler le bord d'une pièce pour obtenir une conception spécifique.
  • Créer des moules pour le moulage par injection de pièces en plastique.

Pourquoi les fraises à dépouille sont-elles populaires ?

Leur polyvalence découle de ce qui suit :

  • Géométrie de coupe carrée : La capacité de créer des caractéristiques verticales et horizontales dans une pièce.
  • Large gamme de tailles : Disponibles en petits diamètres pour les travaux complexes et en grands diamètres pour les enlèvements de matière importants.
  • Compatibilité des matériaux : Options en acier rapide, carbure et revêtements adaptés à divers métaux, plastiques et composites.

Quelles sont les industries qui utilisent les coupeuses à bouts carrés ?

Les fraises à dépouille (fraises à bouts carrés) sont remarquablement polyvalentes et sont utilisées dans un grand nombre d'industries. Voici un aperçu des principales d'entre elles :

Principales industries

  • Fabrication générale : Il s'agit de la catégorie la plus large dans laquelle les fraises à dépouille sont essentielles. Elles sont utilisées pour le rainurage, le surfaçage, le fraisage d'épaulement et le profilage dans divers secteurs de la fabrication.
  • Aérospatiale : L'usinage d'alliages légers et très résistants (comme l'aluminium et le titane) pour les composants aéronautiques nécessite la précision et la durabilité des fraises à dépouille.
  • Automobile : Les fraises à dépouille sont largement utilisées dans la production de composants de moteurs, de transmissions et dans la création de moules pour le moulage de diverses pièces automobiles.
  • Médical : la précision requise pour les instruments chirurgicaux, les implants et les dispositifs médicaux repose souvent sur l'usinage avec des fraises à dépouille.
  • Fabrication de moules et de matrices : La création de moules complexes pour les plastiques, les métaux et d'autres matériaux fait souvent appel à diverses applications des fraises à dépouille.
  • Ateliers d'outillage : Ces ateliers, qui produisent des outils et des matrices sur mesure pour la fabrication, font largement appel aux fraises à dépouille pour leur polyvalence dans le fraisage de formes et de matériaux différents.

Autres secteurs d'activité (moins courants mais toujours applicables)

  • Travail du bois : Bien qu'elles ne soient pas aussi répandues que dans le travail des métaux, les fraises à dépouille peuvent être utilisées pour façonner le bois et les matériaux composites.
  • Électronique : Elles peuvent être utilisées pour créer des fentes et des poches pour les circuits imprimés et autres composants électroniques.

Pourquoi les fraises à dépouille sont-elles si largement utilisées ?

  • Polyvalence : Leur géométrie carrée permet de créer des fentes, des surfaces planes, des épaulements et même certains profils.
  • Compatibilité des matériaux : Elles sont disponibles dans des matériaux et des revêtements adaptés à l'usinage de divers métaux, plastiques et composites.
  • Gamme de tailles : La disponibilité de petits et de grands diamètres permet de les utiliser pour des usinages complexes ou lourds.

Quelles sont les machines qui utilisent la pince à tronçonner à bouts carrés ?

Machines utilisant des fraises à dépouille

Les fraises à dépouille (fraises à bout carré) sont principalement utilisées dans les fraiseuses à commande numérique (CNC). En voici la répartition :

  • Centres d'usinage verticaux CNC (VMC) : Il s'agit du type de machine le plus courant pour les fraises à dépouille. Les VMC ont une broche orientée verticalement et la pièce est déplacée sur une table avec un contrôle des axes X, Y et parfois Z.
  • Centres d'usinage horizontaux CNC (HMC) : Le concept est similaire à celui des VMC, mais la broche est orientée horizontalement. Les centres d'usinage horizontaux sont souvent utilisés pour des pièces plus lourdes ou pour l'usinage de plusieurs côtés d'une pièce en une seule fois.
  • Fraiseuses CNC (générales) : Cette catégorie englobe la catégorie plus large des machines CNC capables de tenir et de contrôler avec précision une fraise de dégagement. Les VMC et les HMC entrent dans cette catégorie.
  • Défonceuses CNC : Bien qu'elles soient principalement conçues pour le bois et le plastique, certaines défonceuses CNC plus robustes peuvent être adaptées au fraisage de métaux plus tendres à l'aide de fraises à dépouille.

Pourquoi les machines à commande numérique sont-elles idéales ?

  • Précision et exactitude : Les machines à commande numérique offrent le niveau élevé de précision et de répétabilité nécessaire à l'utilisation efficace des fraises à dépouille.
  • Rigidité : Les machines CNC sont construites de manière robuste, ce qui minimise les vibrations et le broutage, et permet d'obtenir de bons états de surface et de prolonger la durée de vie de l'outil.
  • Automatisation : La possibilité de programmer des opérations d'usinage complexes avec les machines à commande numérique permet de gagner en efficacité et en cohérence lors de l'utilisation des fraises à dépouille.

Autres considérations

  • Porte-outils : Les fraises à dépouille nécessitent un porte-outil compatible (comme un porte-fraise ou une pince de serrage) pour être montées sur la broche de la machine CNC.
  • Maintien de la pièce : La fixation de la pièce à usiner est cruciale pour la sécurité et la précision lors de l'utilisation de fraises à dépouille dans un environnement CNC.

Quel soutien en matière de conception et d'ingénierie Baucor fournit-il pour les coupeuses à bouts carrés ?

Assistance à la conception

  • Personnalisation : Collaboration avec les clients pour concevoir des fraises de dégagement avec des géométries, des dimensions et des tolérances spécifiques pour des applications uniques.
  • Sélection des matériaux : Recommandation du matériau de substrat optimal (HSS, nuances de carbure, etc.) et des revêtements en fonction du matériau de la pièce, des paramètres d'usinage et de la durée de vie souhaitée de l'outil.
  • Optimisation des performances : Utilisation de logiciels de conception et de simulations pour suggérer la géométrie des goujures, les angles d'hélice et d'autres caractéristiques qui améliorent l'évacuation des copeaux, réduisent les efforts de coupe et améliorent les performances globales.

Soutien technique

  • Recommandations sur les paramètres d'usinage : Fournir des conseils sur les vitesses de coupe, les vitesses d'avance, la profondeur de coupe et les stratégies de lubrification afin d'optimiser les performances de l'outil pour des configurations spécifiques.
  • Dépannage des processus : Analyser les problèmes d'usinage et suggérer des modifications d'outils, des ajustements de paramètres ou d'autres méthodes de fixation pour résoudre des problèmes tels que le broutage, un mauvais état de surface ou une usure excessive de l'outil.
  • Analyse par éléments finis (FEA) : Utilisation éventuelle de simulations avancées pour prévoir les efforts de coupe, la déviation de l'outil et le comportement thermique dans des conditions difficiles, afin d'optimiser la conception de l'outil et les paramètres du processus.
  • Essais d'application : Disposer d'installations permettant de tester des prototypes ou de nouvelles conceptions de fraises de dépouille dans des scénarios d'usinage réalistes, afin de vérifier les performances et d'affiner les conceptions avant la production.

Services de soutien supplémentaires

  • Réaffûtage et rechargement d'outils : Ces services permettent de prolonger la durée de vie des fraises à dépouille usées en restaurant les arêtes de coupe et en réappliquant les revêtements.
  • Ressources pédagogiques : Élaboration de guides techniques, de webinaires ou de sessions de formation pour aider les clients à mieux comprendre les applications des fraises à dépouille et les meilleures pratiques.

Considérations importantes

  • Le niveau de soutien offert par Baucor variera probablement en fonction des besoins du client et de l'ampleur du projet.
  • De solides capacités de conception et d'ingénierie sont essentielles pour que nous puissions offrir ces services complets de manière efficace.

ASSISTANCE TECHNIQUE INÉGALÉE

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception pour les coupeuses à bouts carrés ?

Éléments clés du design

Diamètre :

  • Déterminé par la taille de la caractéristique à usiner (largeur de la fente, zone de surfaçage, etc.).
  • Les petits diamètres offrent un meilleur accès aux espaces restreints mais sont moins rigides.
  • Les diamètres plus importants offrent une rigidité permettant un enlèvement de matière important, mais peuvent être limités d'un point de vue géométrique.

Longueur de coupe (longueur de la goujure) :

  • Elle détermine la profondeur de coupe maximale en une seule passe.
  • Les longueurs de coupe courtes, standard et longues permettent de s'adapter à différentes applications.

Nombre de goujures :

  • Un plus grand nombre de goujures améliore la finition de la surface et permet des vitesses d'avance plus élevées.
  • Des goujures moins nombreuses améliorent l'évacuation des copeaux pour les coupes profondes ou l'ébauche.
  • Le nombre de goujures est généralement compris entre 2 et 6.

Angle de l'hélice :

  • Influence l'évacuation des copeaux, les forces de coupe et les vibrations de l'outil.
  • Les angles d'hélice standard d'environ 30° offrent un bon équilibre.
  • Les angles d'hélice élevés (>45°) conviennent aux matériaux plus tendres et aux opérations de finition.

Géométrie de l'extrémité :

  • Extrémité carrée : Standard pour le rainurage général, le surfaçage et le fraisage d'épaulement.
  • Nez sphérique : Pour le profilage et les surfaces courbes.
  • Rayon (rayon d'angle) : Ajoute un petit rayon aux coins, utile pour réduire les concentrations de contraintes dans la pièce.

Col (relief) :

  • Permet de dégager l'espace entre la queue de l'outil et la pièce à usiner.
  • Nécessaire pour les coupes plus profondes ou les opérations de profilage.

Diamètre de la queue :

  • Doit correspondre aux capacités du porte-outil de la machine CNC.

Matériau :

HSS pour un usage général et pour les matériaux plus tendres.

Acier rapide au cobalt pour une meilleure résistance à la chaleur et l'usinage de matériaux plus durs.

Carbure pour les vitesses élevées, les matériaux durs et une longue durée de vie de l'outil.

Revêtements :

  • TiN, TiAlN, CrN, DLC et autres améliorent la résistance à l'usure, réduisent le frottement et améliorent les performances dans des applications spécifiques.
