Fraises à Rainure en T : Précision et Stabilité dans l’Usinage

SOLUTIONS DE POINTE AVEC LES FRAISES BAUCOR

POUR LA PERFECTION !

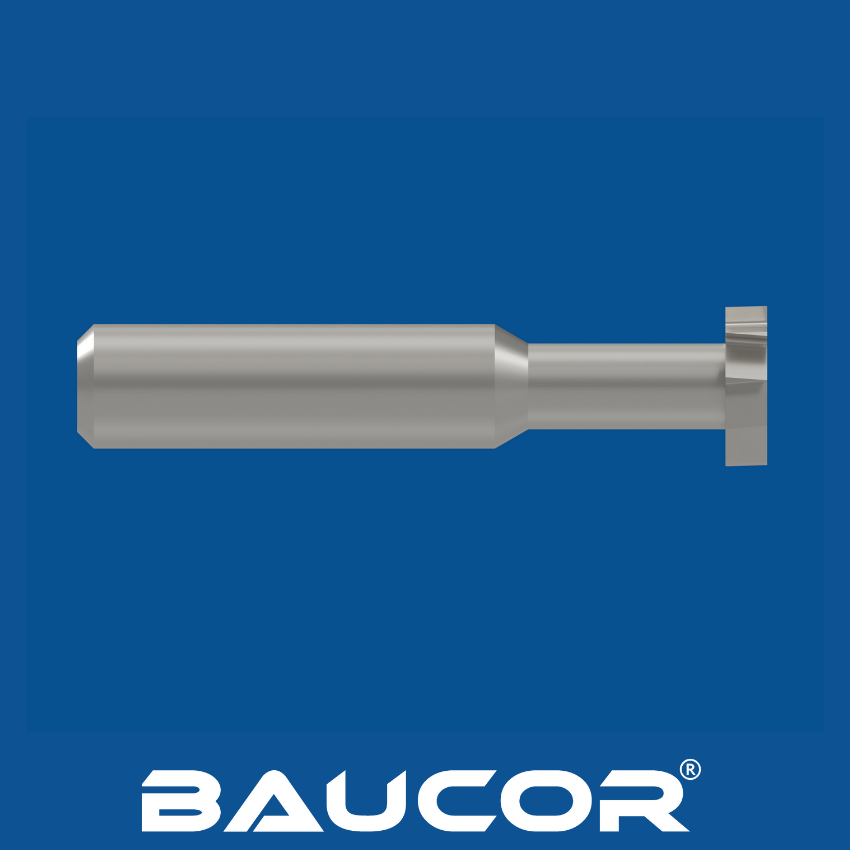

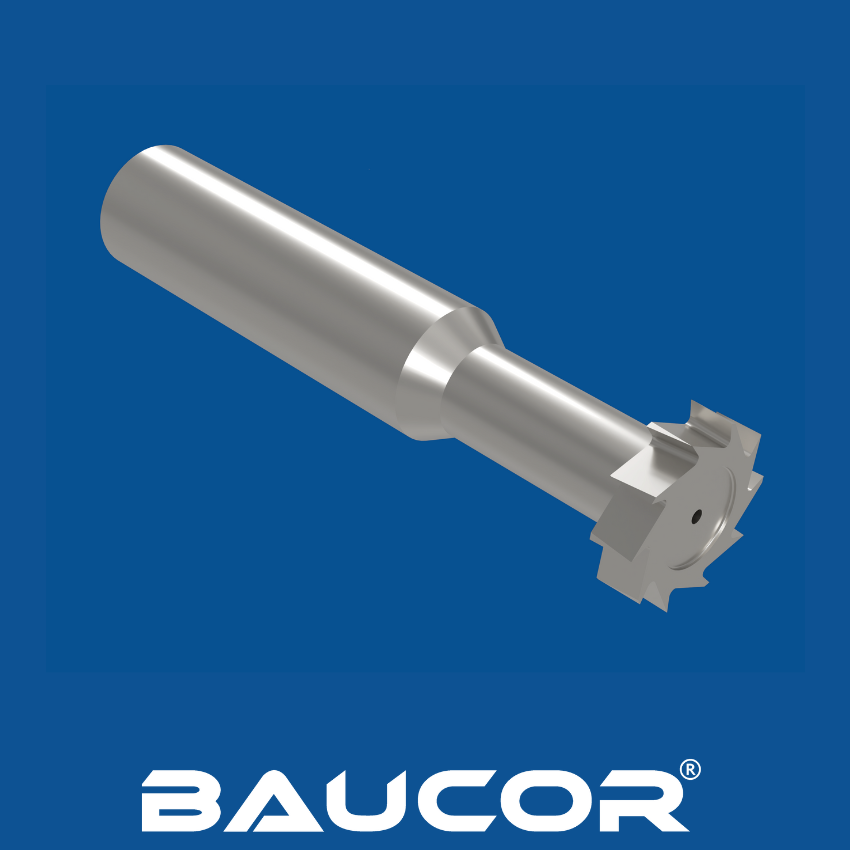

Qu'est-ce qu'une fraise à rainure en T ? Comment fonctionne-t-elle ?

Une fraise à rainurer en T est un outil de coupe spécialisé conçu pour créer des rainures précises en forme de T dans des pièces à usiner, généralement en métal. Ces fentes sont essentielles pour monter et aligner en toute sécurité les composants dans diverses applications, telles que les gabarits, les montages, les tables de machines et autres systèmes d'outillage.

Fonctionnement des fraises à rainurer en T

La conception unique des fraises à rainurer en T permet de créer des rainures en T de manière efficace et précise. La tête de coupe présente un diamètre plus large en haut et un diamètre plus étroit en bas, reproduisant la forme d'un T. Cela permet à la fraise d'effectuer deux actions de coupe distinctes :

  1. Coupe supérieure : Le diamètre supérieur plus large coupe la partie supérieure de la rainure en T, ce qui permet d'obtenir une surface plane pour la mise en place des composants.
  2. Plongée et coupe latérale : Le diamètre inférieur plus étroit plonge dans la pièce à une profondeur prédéterminée et se déplace ensuite horizontalement pour créer la fente plus étroite qui forme la tige du T.

Le mouvement coordonné de la fraise, guidé par une fraiseuse ou une machine CNC, garantit des dimensions et un alignement précis de la rainure en T.

Applications des fraises à rainure en T

Les fraises à rainure en T sont très utiles dans diverses industries :

  • Fabrication : Création de rainures en T dans les montages et les gabarits pour un maintien sûr de la pièce pendant les opérations d'usinage.
  • Outillage : Production de composants d'outillage personnalisés avec des rainures en T pour un alignement et un positionnement précis.
  • Automatisation : Montage de composants et guidage de systèmes de mouvement linéaire dans des systèmes robotiques et des équipements d'automatisation.
  • Prototypage : Création rapide et facile de rainures en T dans des pièces prototypes ou des montages.

Choisir la bonne fraise pour rainures en T

Lors du choix d'une fraise pour rainures en T, il convient de prendre en compte les éléments suivants :

  • Le matériau : Choisissez un matériau qui correspond au matériau de la pièce à usiner et à la durée de vie souhaitée de l'outil (par exemple, acier rapide, carbure).
  • Revêtement : Optez pour des revêtements qui améliorent les performances et la durabilité, tels que le nitrure de titane (TiN) ou le carbonitrure de titane (TiCN).
  • Dimensions : Sélectionnez les dimensions correctes pour vos exigences en matière de rainure en T, en tenant compte de la largeur et de la profondeur de la rainure.

En comprenant la fonction et les applications des fraises à rainure en T, vous pouvez tirer parti de ces outils polyvalents pour obtenir des résultats précis et fiables dans vos projets d'outillage et d'usinage.

Comment les fraises à rainure en T sont-elles fabriquées ?

La fabrication des fraises à rainure en T implique une série d'étapes précises, utilisant des machines et des techniques spécialisées pour garantir la création d'outils précis et durables. Voici un aperçu du processus :

  1. Sélection du matériau : La première étape consiste à choisir le matériau approprié pour la fraise à rainure en T. Les matériaux les plus courants sont les suivants Les choix les plus courants sont les suivants :
  • Acier rapide (HSS) : Il offre un bon équilibre entre la dureté, la résistance à l'usure et la ténacité, ce qui le rend adapté à l'usinage général.
  • Acier au cobalt (HSS-Co) : Alliage d'acier rapide auquel on a ajouté du cobalt, ce qui améliore sa résistance à la chaleur et sa dureté pour l'usinage à grande vitesse.
  • Carbure : Matériau composite d'une dureté et d'une résistance à l'usure exceptionnelles, idéal pour la coupe de matériaux durs et les applications exigeantes.
  • Métal en poudre (PM) : Un processus qui compacte et sintérise les poudres métalliques pour créer un matériau solide avec des propriétés améliorées telles qu'une structure de grain plus fine et une plus grande ténacité.

Préparation des ébauches : Le matériau sélectionné est découpé en flans cylindriques du diamètre souhaité. Ces ébauches sont ensuite traitées thermiquement pour améliorer leur dureté et leur durabilité.

Rectification : Les ébauches sont montées sur des rectifieuses où des meules spécialisées façonnent les arêtes de coupe et créent la forme en T caractéristique. Ce processus exige une grande précision et est souvent réalisé à l'aide de machines à commande numérique par ordinateur (CNC) pour plus de précision et de cohérence.

Revêtement (en option) : Pour améliorer les performances et la durée de vie de l'outil, les fraises à rainure en T peuvent être revêtues de divers matériaux tels que :

  • Nitrure de titane (TiN) : Améliore la dureté, la résistance à l'usure et le pouvoir lubrifiant, prolongeant la durée de vie de l'outil et réduisant la friction.
  • Carbonitrure de titane (TiCN) : Il offre une dureté et une résistance à l'usure encore plus grandes que le TiN, ce qui le rend adapté à l'usinage à grande vitesse et aux matériaux difficiles à découper.
  • Autres revêtements : D'autres revêtements, tels que le nitrure d'aluminium et de titane (AlTiN) ou le carbone de type diamant (DLC), peuvent être utilisés pour des applications spécifiques nécessitant des performances accrues ou des propriétés particulières.

Contrôle de la qualité : Des mesures rigoureuses de contrôle de la qualité sont mises en œuvre pour garantir que les fraises à rainure en T répondent aux spécifications requises en matière de dimensions, de précision de la rainure en T et de performance de coupe. Il peut s'agir de contrôles dimensionnels, d'essais de coupe et d'autres contrôles de qualité.

Emballage et distribution : Les fraises à rainure en T finies sont soigneusement emballées et expédiées aux distributeurs ou aux utilisateurs finaux.

Défis de fabrication :

La fabrication des fraises à rainure en T présente certains défis :

  • Maintien de la précision : La forme et les dimensions du T doivent être précises pour garantir un ajustement et un fonctionnement corrects dans les systèmes d'outillage.
  • Assurer la durabilité : Les fraises à rainure en T doivent être suffisamment durables pour résister aux forces et à l'usure associées aux opérations d'usinage.

Équilibrer la rentabilité : Il est essentiel de trouver un équilibre entre la qualité et le coût, car les fraises à rainure en T sont des outils consommables qui doivent être remplacés périodiquement.

OBTENIR UN DEVIS

Quelles sont les dimensions des fraises à rainure en T fabriquées par Baucor ?

En tant que fabricant leader d'outils de coupe, Baucor offre une large gamme de tailles de fraises à rainure en T pour répondre aux divers besoins industriels. Bien que la disponibilité des tailles spécifiques puisse varier en fonction de la gamme de produits et de l'inventaire actuel, vous pouvez généralement vous attendre à ce que Baucor fabrique des fraises à rainure en T dans les tailles suivantes :

  • Tailles métriques : Baucor propose une sélection complète de tailles métriques, allant de petits diamètres (par exemple, 3 mm, 4 mm) à des diamètres plus importants (par exemple, 20 mm, 25 mm ou plus). Les incréments disponibles peuvent dépendre de la série et du type de fraise à rainure en T.
  • Tailles impériales : Baucor propose également diverses tailles impériales, couramment utilisées dans les régions qui suivent le système impérial. Ces tailles peuvent aller des pouces fractionnaires (par exemple, 1/4", 3/8") à des tailles en pouces plus importantes (par exemple, 1", 1,5").

Outre le diamètre, les fraises à rainure en T varient également en termes de largeur et de profondeur de la rainure en T qu'elles créent. Baucor propose vraisemblablement différentes options pour ces dimensions afin de répondre aux différentes exigences en matière d'outillage et d'application.

Pour obtenir les informations les plus précises et les plus récentes sur les dimensions spécifiques disponibles pour les fraises à rainurer en T de Baucor, il est recommandé de consulter leur catalogue de produits officiel ou leur site Web. Vous pouvez également contacter leurs représentants commerciaux ou leurs distributeurs agréés qui pourront vous fournir des informations détaillées sur les tailles, les matériaux, les revêtements et autres spécifications disponibles.

En tant que fabricant de premier plan, Baucor s'engage à offrir une large gamme de tailles et de configurations de fraises à rainure en T pour répondre aux besoins spécifiques de ses clients dans différentes industries et applications.

Quels sont les matériaux utilisés pour fabriquer les fraises à rainure en T ?

Les fraises à rainure en T peuvent être fabriquées à partir de différents matériaux, chacun ayant des propriétés et des avantages uniques en fonction de l'application spécifique :

Matériaux courants :

  • Acier rapide (HSS) : Matériau polyvalent et largement utilisé offrant un bon équilibre entre dureté, résistance à l'usure et ténacité. Il convient à l'usinage général et à une grande variété de matériaux.
  • Acier au cobalt (HSS-Co) : Type d'acier rapide allié au cobalt pour une résistance à la chaleur et une dureté accrues. Idéal pour l'usinage à grande vitesse et la coupe de matériaux plus durs.
  • Carbure : Matériau composite composé de particules de carbure de tungstène liées au cobalt. Il offre une dureté, une résistance à l'usure et une résistance à la chaleur exceptionnelles, ce qui le rend adapté à la coupe haute performance de matériaux abrasifs et durs.
  • Métal en poudre (PM) : Processus de fabrication dans lequel des poudres métalliques sont compactées et frittées pour créer un matériau solide. Les fraises PM peuvent être fabriquées à partir de divers alliages, y compris l'acier rapide et le carbure, et offrent des propriétés améliorées telles qu'une structure de grain plus fine et une plus grande ténacité.

Matériaux moins courants :

  • Cermets : Matériau composite combinant des composants céramiques et métalliques. Il offre un équilibre entre dureté et ténacité et convient à l'usinage d'une grande variété de matériaux.
  • Céramiques : Elles offrent une dureté et une résistance à l'usure élevées, mais peuvent être fragiles. Utilisées pour la finition à grande vitesse des aciers trempés.

Diamantées : Les fraises revêtues d'une fine couche de diamant offrent une résistance à l'usure et des performances de coupe supérieures, notamment pour l'usinage de matériaux abrasifs tels que les composites et le graphite.

Quels sont les revêtements qui améliorent les fraises à rainurer en T ?

Les fraises à rainure en T, comme d'autres outils de coupe, peuvent être dotées de divers revêtements afin d'améliorer leurs performances, leur durée de vie et leur polyvalence. Ces revêtements fournissent des couches supplémentaires de protection et de fonctionnalité, permettant aux fraises de résister à des températures plus élevées, de réduire la friction et de résister à l'usure.

Voici une liste des revêtements possibles pour les fraises à rainure en T :

Revêtements courants :

  • Nitrure de titane (TiN) : L'un des revêtements les plus utilisés, le TiN forme une couche dorée qui améliore la dureté, la résistance à l'usure et le pouvoir lubrifiant. Il convient à l'usinage général et prolonge la durée de vie de l'outil.
  • Carbonitrure de titane (TiCN) : Revêtement plus dur et plus résistant à l'usure que le TiN, le TiCN présente un aspect gris foncé ou violet. Il est bien adapté à l'usinage à grande vitesse, à la coupe de matériaux plus durs et aux applications nécessitant une durée de vie d'outil plus longue.
  • Nitrure de titane et d'aluminium (TiAlN) : Revêtement haute performance présentant une excellente dureté, une stabilité thermique et une résistance à l'oxydation. Il présente une couleur violette distinctive et est idéal pour la coupe à grande vitesse, l'usinage à sec et les applications difficiles impliquant des matériaux abrasifs.
  • Nitrure d'aluminium et de titane (AlTiN) : Similaire au TiAlN, l'AlTiN présente une résistance à la chaleur et une dureté encore plus élevées. Il est souvent utilisé pour l'usinage à grande vitesse de matériaux difficiles à découper et pour les applications soumises à des températures extrêmes.

Revêtements moins courants :

  • Diamond-Like Carbon (DLC) : Il s'agit d'un revêtement mince de carbone amorphe qui présente des propriétés similaires à celles du diamant, notamment une dureté élevée, un faible frottement et une résistance à l'usure. Il convient à l'usinage de précision, au micro-usinage et aux applications nécessitant un faible frottement et des finitions de surface lisses.
  • Nitrure de chrome (CrN) : Revêtement de couleur argentée connu pour son haut pouvoir lubrifiant et sa résistance à l'usure par adhérence. Il est souvent utilisé pour l'usinage de matériaux tendres et collants, tels que l'aluminium et le cuivre.
  • Nitrure d'aluminium et de chrome (AlCrN) : Un revêtement relativement nouveau qui combine la dureté et la résistance à l'oxydation de l'AlTiN avec le pouvoir lubrifiant et la résistance à l'usure du CrN. Il convient à une large gamme de matériaux et de conditions d'usinage.

Revêtements spécialisés :

  • Revêtements multicouches : Certaines fraises en bout sont dotées de plusieurs couches de revêtements différents afin de combiner leurs propriétés bénéfiques. Par exemple, une couche de base de TiN peut être recouverte d'une couche d'AlTiN pour améliorer la résistance à la chaleur et à l'usure.
  • Revêtements nanocomposites : Ces revêtements incorporent des particules de taille nanométrique pour améliorer la dureté, la ténacité et la résistance à l'usure.

Le choix du revêtement pour les fraises à rainure en T dépend de plusieurs facteurs, notamment le matériau de la pièce, les paramètres d'usinage, la durée de vie souhaitée de l'outil et les considérations budgétaires. En sélectionnant le revêtement approprié, vous pouvez améliorer de manière significative les performances, la longévité et la polyvalence de vos fraises à rainure en T, ce qui se traduit par de meilleurs résultats d'usinage et une productivité accrue.

OBTENIR UN DEVIS

Où sont utilisées les fraises à rainure en T ?

Les fraises à rainurer en T sont des outils polyvalents utilisés dans diverses industries et applications où un montage précis et sûr des composants est crucial. Leur capacité à créer des rainures en forme de T les rend indispensables pour un large éventail de tâches.

Voici quelques-uns des domaines clés dans lesquels les fraises à rainure en T sont couramment utilisées :

Industries :

  • Fabrication : Les fraises à rainurer en T sont largement utilisées dans l'industrie manufacturière pour créer des rainures en T dans les gabarits, les montages et les tables de machines. Ces rainures constituent un moyen sûr et normalisé de maintenir les pièces à usiner pendant les diverses opérations d'usinage, ce qui garantit des résultats précis et cohérents.
  • Outillage : Dans l'industrie de l'outillage, les fraises à rainurer en T sont essentielles pour créer des rainures en T dans les composants d'outillage personnalisés, tels que les gabarits, les montages et les matrices. Ces rainures permettent d'aligner et de positionner avec précision diverses pièces et composants au cours des processus d'assemblage et de production.
  • Automatisation : Les fraises à rainure en T sont également couramment utilisées dans les systèmes d'automatisation et la robotique. Elles servent à créer des rainures en T pour le montage de capteurs, d'actionneurs, de pinces et d'autres composants sur des bras robotisés ou des machines automatisées.
  • Prototypage : Les fraises pour rainures en T trouvent des applications dans le prototypage rapide, où elles sont utilisées pour créer rapidement et facilement des rainures en T dans des pièces prototypes ou des montages. Cela permet de tester et d'évaluer efficacement les concepts avant de passer à la production à grande échelle.
  • Construction et fabrication métallique : Les fraises pour rainures en T sont utilisées dans le secteur de la construction et de la métallurgie pour créer des rainures en T dans les composants structurels, tels que les poutres, les colonnes et les plaques. Ces rainures facilitent la connexion et l'assemblage de diverses pièces dans les structures de bâtiments et les installations industrielles.

Applications spécifiques :

  • Maintien en position de travail : Les rainures en T sont largement utilisées pour le maintien des pièces lors des opérations d'usinage. Des composants tels que des pinces, des goujons et des écrous en T peuvent être insérés dans les rainures en T pour maintenir solidement les pièces à usiner pendant le fraisage, le perçage et d'autres processus d'usinage.
  • Montage des composants : Les rainures en T constituent une méthode standardisée et polyvalente pour le montage de divers composants sur des tables de machines, des montages ou d'autres structures. Cette méthode est particulièrement utile dans les environnements industriels où la modularité et la flexibilité sont importantes.
  • Guidage des mouvements linéaires : Les rainures en T peuvent également être utilisées comme guides pour les systèmes de mouvement linéaire, tels que les tables coulissantes ou les chariots. La rainure en T fournit une piste stable et précise sur laquelle le composant à mouvement linéaire peut se déplacer.
  • Personnalisation : Les fraises à rainure en T permettent de créer des rainures en T personnalisées de différentes tailles et configurations, ce qui permet de trouver des solutions adaptées aux besoins d'applications spécifiques.

En conclusion, les fraises à rainurer en T jouent un rôle crucial dans diverses industries en permettant la création de rainures en T précises et fonctionnelles. Ces rainures sont essentielles pour le maintien des pièces, le montage des composants, le guidage des mouvements linéaires et diverses autres applications nécessitant un positionnement sûr et précis.

Quelles sont les industries qui utilisent les fraises à rainure en T ?

Les fraises pour rainures en T sont des outils polyvalents utilisés dans un large éventail d'industries où un montage précis et sûr des composants est essentiel. Leur capacité à créer des rainures en forme de T les rend indispensables pour un large éventail de tâches.

Voici quelques-unes des principales industries qui utilisent les fraises à rainure en T :

  • L'industrie manufacturière : Les fraises à rainure en T sont largement utilisées dans l'industrie manufacturière pour créer des rainures en T dans les gabarits, les montages et les tables de machines. Ces rainures constituent un moyen sûr et normalisé de maintenir les pièces à usiner pendant les diverses opérations d'usinage, ce qui garantit des résultats précis et cohérents.
  • Outillage : Dans l'industrie de l'outillage, les fraises à rainurer en T sont essentielles pour créer des rainures en T dans les composants d'outillage personnalisés, tels que les gabarits, les montages et les matrices. Ces rainures permettent d'aligner et de positionner avec précision diverses pièces et composants au cours des processus d'assemblage et de production.
  • Automatisation : Les fraises à rainure en T sont également couramment utilisées dans les systèmes d'automatisation et la robotique. Elles servent à créer des rainures en T pour le montage de capteurs, d'actionneurs, de pinces et d'autres composants sur des bras robotisés ou des machines automatisées.
  • Prototypage : Les fraises pour rainures en T trouvent des applications dans le prototypage rapide, où elles sont utilisées pour créer rapidement et facilement des rainures en T dans des pièces prototypes ou des montages. Cela permet de tester et d'évaluer efficacement les concepts avant de passer à la production à grande échelle.
  • Construction et fabrication métallique : Les fraises pour rainures en T sont utilisées dans le secteur de la construction et de la métallurgie pour créer des rainures en T dans les composants structurels, tels que les poutres, les colonnes et les plaques. Ces rainures facilitent la connexion et l'assemblage de diverses pièces dans les structures de bâtiments et les installations industrielles.
  • Aéronautique : Les fraises à rainure en T sont utilisées pour créer des rainures en T dans les montages et les gabarits utilisés pour l'assemblage et l'essai des composants d'aéronefs.
  • Automobile : Les fraises à rainure en T sont utilisées pour créer des rainures en T dans les montages utilisés pour l'assemblage et le test des composants automobiles.
  • Travail du bois : Les fraises à rainures en T sont utilisées pour créer des rainures en T dans les gabarits de travail du bois afin de maintenir fermement les pièces à usiner pendant les opérations d'usinage.

Il ne s'agit là que de quelques exemples, et les applications des fraises à rainure en T continuent de s'étendre à mesure que de nouvelles technologies et de nouveaux matériaux apparaissent. Leur polyvalence et leur capacité à créer des rainures précises et normalisées en font des outils précieux dans diverses industries qui exigent des composants fiables et de haute qualité.

Quelles sont les machines qui utilisent les fraises à rainure en T ?

Les fraises à rainure en T sont principalement utilisées avec des machines conçues pour des opérations de fraisage ou d'usinage qui nécessitent la création de rainures précises en forme de T. Ces machines offrent la vitesse de rotation, le contrôle et la rigidité nécessaires pour utiliser efficacement les fraises à rainure en T. Ces machines offrent la vitesse de rotation, le contrôle et la rigidité nécessaires pour utiliser efficacement les fraises à rainurer.

Voici une liste des machines couramment utilisées avec les fraises à rainure en T :

Fraiseuses :

  • Fraiseuses verticales : Le type le plus courant, avec une broche orientée verticalement, convient au fraisage général et à la création de rainures en T.
  • Fraiseuses horizontales : Souvent utilisées pour le fraisage intensif et la création de rainures en T sur des pièces plus grandes.

Machines à commande numérique par ordinateur (CNC) :

  • Fraiseuses CNC : Elles offrent un contrôle précis et une automatisation, ce qui est idéal pour la création de rainures en T précises et de dimensions constantes.
  • Centres d'usinage CNC : Ils combinent plusieurs capacités d'usinage, notamment le fraisage, le perçage et l'alésage, ce qui les rend polyvalents pour les applications complexes de rainures en T.

Tables de toupie :

  • Option plus abordable pour les amateurs et les petits projets, les tables de toupillage peuvent être utilisées avec des fraises à rainures en T pour créer des rainures dans le bois ou le plastique.

Machines spécialisées :

  • Machines à fabriquer des moules : Les fraises à rainures en T permettent de créer des caractéristiques précises en forme de T dans les moules.
  • Machines d'emboutissage : Les fraises à rainures en T sont utilisées pour créer des rainures en T complexes dans les matrices.
  1. Outils rotatifs portatifs :
  • Bien que moins précis que les fraiseuses spécialisées, les outils rotatifs portatifs peuvent être utilisés avec les fraises à rainure en T pour les projets à petite échelle ou de bricolage.

Le choix de la machine dépend de plusieurs facteurs, notamment la taille et la complexité de la pièce à usiner, la précision souhaitée, le matériau usiné et le volume de production global.

Quel soutien en matière de conception et d'ingénierie Baucor offre-t-il pour les fraises à rainure en T ?

Baucor, l'un des principaux fabricants d'outils de coupe, offre probablement une assistance complète en matière de conception et d'ingénierie pour ses fraises à rainure en T, bien que les détails spécifiques puissent varier. Voici ce à quoi vous pouvez vous attendre :

  • Aide à la sélection des outils : Baucor dispose probablement d'ingénieurs expérimentés qui peuvent vous aider à sélectionner la fraise à rainure en T adaptée à votre application spécifique. Cela implique de prendre en compte des facteurs tels que le matériau à usiner, les dimensions de la rainure désirée et les paramètres d'usinage.
  • Conception d'outils sur mesure : Si vous avez des exigences uniques qui ne peuvent être satisfaites par les fraises à rainure en T standard, Baucor peut offrir des services de conception d'outils personnalisés. Il peut s'agir de créer un outil avec des dimensions, des géométries ou des revêtements spécifiques afin d'optimiser les performances en fonction de vos besoins particuliers.
  • Assistance technique : Baucor dispose probablement d'une équipe d'assistance technique disponible pour répondre aux questions et résoudre les problèmes que vous pourriez rencontrer lors de l'utilisation de ses fraises. Il peut s'agir de conseils sur les paramètres d'usinage optimaux, l'entretien des outils ou la résolution des problèmes de performance.
  • Formation et éducation : Certains fabricants proposent des programmes de formation ou des ressources éducatives pour aider les clients à tirer le meilleur parti de leurs outils. Baucor peut fournir des ressources similaires, telles que des webinaires, des ateliers ou des tutoriels en ligne, sur des sujets tels que la sélection des outils, les techniques d'usinage et l'entretien des outils.

Pour obtenir les informations les plus précises et les plus récentes sur les services spécifiques de conception et d'assistance technique proposés par Baucor pour ses fraises à rainure en T, il est préférable de les contacter directement sur leur site Web ou par l'intermédiaire de leur service clientèle.

SOUTIEN TECHNIQUE INÉGALÉ

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception des fraises à rainurer en T ?

La conception de fraises à rainure en T nécessite de prendre en compte plusieurs facteurs afin de garantir des performances optimales, la durée de vie de l'outil et la précision de la création de la rainure. Voici les principaux guides de conception :

Dimensions de la rainure en T :

  • Adapter les dimensions à l'application : La largeur et la profondeur de la rainure en T doivent correspondre aux exigences spécifiques de votre application. Tenez compte de la taille et du type de composants qui seront montés dans la rainure, ainsi que du niveau de sécurité et d'alignement souhaité.
  • Standard ou sur mesure : Les dimensions standard des rainures en T sont disponibles pour les applications courantes, mais des dimensions personnalisées peuvent être créées pour des besoins spécifiques.

Géométrie de la fraise :

  • Conception de la tête : La tête de la fraise à rainure en T est l'aspect le plus critique de sa conception. Elle doit avoir une forme de T précise, avec un rapport largeur/profondeur correct pour créer les dimensions de la rainure souhaitées. La tête peut également présenter des caractéristiques supplémentaires telles que des rayons d'angle ou des chanfreins pour des applications spécifiques.
  • Nombre de cannelures : Un nombre réduit de goujures (2 ou 3) est préférable pour les opérations d'ébauche et les matériaux durs, tandis qu'un nombre plus élevé de goujures (4 ou plus) permet d'obtenir une finition plus lisse et convient aux matériaux plus tendres et aux opérations de finition.
  • Angle d'hélice : L'angle d'hélice affecte l'évacuation des copeaux et les forces de coupe. Un angle d'hélice plus élevé améliore l'évacuation des copeaux et réduit le risque de recoupe, tandis qu'un angle d'hélice plus faible augmente la résistance de l'arête de coupe.

Choix du matériau :

  • Acier rapide (HSS) : Convient à l'usinage général et à une grande variété de matériaux.
  • Acier au cobalt (HSS-Co) : Idéal pour l'usinage à grande vitesse et la coupe de matériaux plus durs comme l'acier inoxydable et la fonte.
  • Carbure : Offre une dureté et une résistance à l'usure supérieures pour la coupe haute performance de matériaux abrasifs et durs comme le titane et l'acier trempé.

Choix du revêtement :

  • Nitrure de titane (TiN) : Améliore la dureté, la résistance à l'usure et la lubrification pour un usinage polyvalent et une durée de vie prolongée de l'outil.
  • Carbonitrure de titane (TiCN) : Offre une dureté et une résistance à l'usure accrues pour l'usinage à grande vitesse et les matériaux difficiles à couper.
  • Autres revêtements : D'autres revêtements, tels que le nitrure d'aluminium et de titane (AlTiN) ou le carbone de type diamant (DLC), peuvent être utilisés pour des applications spécifiques nécessitant des performances accrues ou des propriétés spécialisées.

Autres considérations :

  • Diamètre de la tige : Choisissez un diamètre de tige compatible avec votre système d'outillage et offrant une rigidité suffisante pour l'opération d'usinage.
  • Tolérance : La tolérance souhaitée pour les dimensions de la rainure en T influencera le processus de fabrication et le choix de l'outil.
  • Alimentation en liquide de refroidissement : Tenez compte de la méthode d'alimentation en liquide de refroidissement (interne ou externe) pour garantir une évacuation efficace des copeaux et des performances optimales de l'outil.

En examinant attentivement ces guides de conception et en travaillant avec des fabricants d'outils ou des ingénieurs expérimentés, vous pouvez sélectionner ou concevoir des fraises à rainure en T optimisées pour vos besoins d'usinage spécifiques. Cela vous permettra de créer des rainures en T précises, de prolonger la durée de vie de l'outil et d'obtenir des résultats de haute qualité dans vos applications.
