Exercices à Pas : Perçage Multi-Diamètres avec un Seul Outil

BAUCOR : CONÇU POUR LA PRÉCISION.

CHAQUE PIÈCE OFFRE DES RÉSULTATS IMPECCABLES !

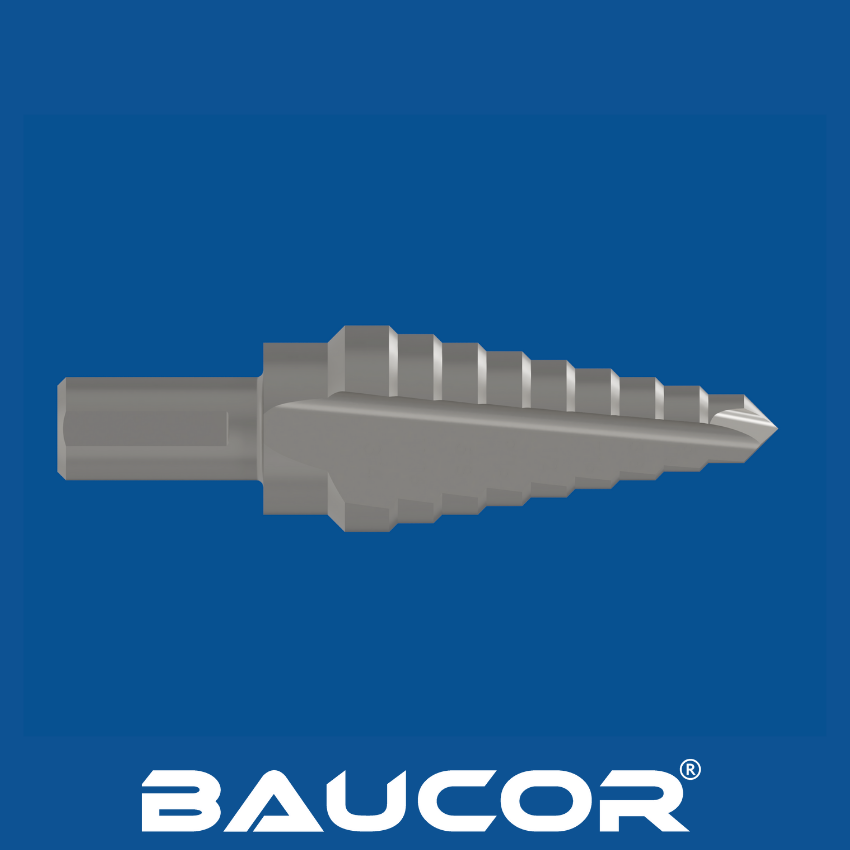

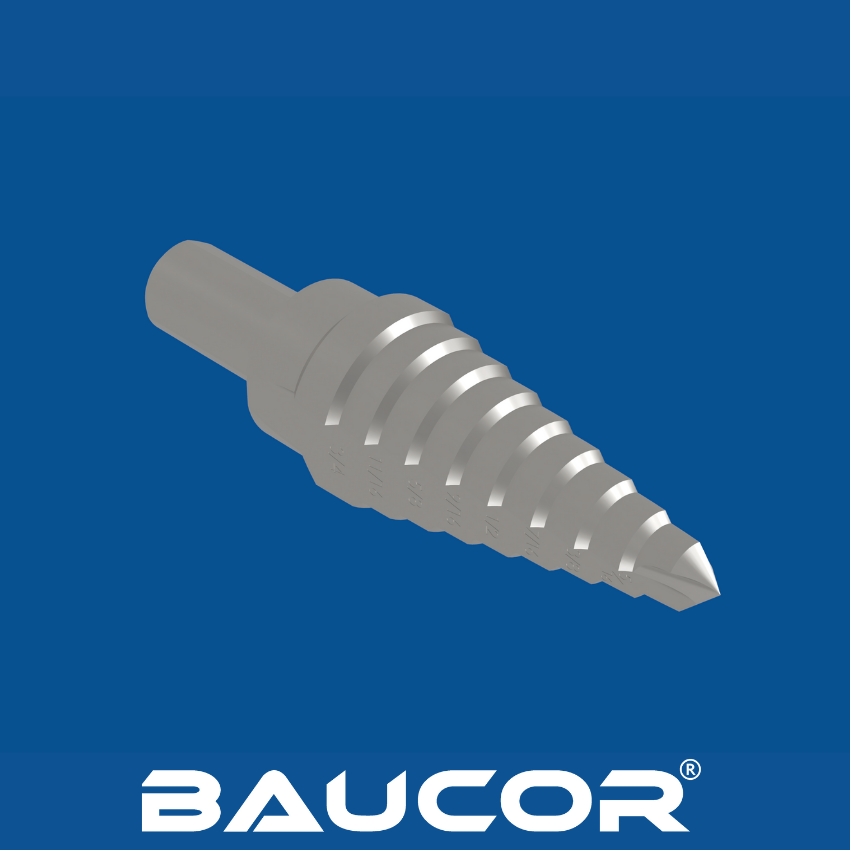

Qu'est-ce qu'un Step Drill ? Comment fonctionne-t-il ?

Les forets étagés sont des mèches en forme de cône avec des "marches" de diamètre croissant. Cette conception unique vous permet de percer rapidement des trous de différentes tailles sans avoir à changer de foret.

Comment fonctionnent les forets étagés :

  • Trou pilote : La pointe commence comme un foret normal, créant un petit trou de départ.
  • Pas de plus en plus larges : Au fur et à mesure que vous percez, des marches de plus en plus grandes s'enfoncent dans le matériau, élargissant le trou.
  • Taille souhaitée : Arrêtez de percer lorsque le pas correspondant à la taille du trou désiré est complètement engagé.

Pourquoi utiliser un foret étagé ?

  • Gain de temps : Éliminez les tracas liés au changement constant de mèches.
  • Trous précis : Les repères gravés sur chaque marche vous permettent de percer au diamètre précis dont vous avez besoin.
  • Coupes nettes : Les forets étagés sont parfaits pour les matériaux minces comme la tôle, le plastique et le bois, où ils minimisent les déchirures et les bords irréguliers.
  • Ébavurage : De nombreux forets étagés ont une légère arête à chaque pas, ce qui permet d'ébavurer le trou au fur et à mesure que vous percez.

Utilisations courantes des perceuses étagées :

  • Travaux électriques : Perçage de trous pour les conduits, les fils et les boîtiers d'interrupteurs.
  • Automobile : Création de trous de taille personnalisée pour les accessoires ou les modifications.
  • Projets de bricolage: Installation de tout, des luminaires aux étagères personnalisées.

Comment sont fabriqués les Step Drills ?

Les forets étagés, avec leur forme conique unique, peuvent sembler simples mais nécessitent un processus de fabrication complexe pour atteindre leur précision et leur durabilité. Examinons les étapes de la création de ces outils pratiques.

Fabrication des forets étagés, étape par étape

  • Matière première : La plupart des forets étagés sont fabriqués en acier rapide (HSS) pour leur solidité et leur résistance à la chaleur. Certaines options haut de gamme utilisent de l'acier infusé au cobalt pour une plus grande dureté.
  • Formation de l'ébauche : Le processus commence par une tige cylindrique du matériau choisi. Cette tige est grossièrement façonnée pour obtenir la forme conique étagée d'un foret étagé.
  • Meulage de précision : C'est l'étape la plus critique. Des rectifieuses spécialisées façonnent avec précision chaque pas à son diamètre exact. Des marques sont souvent gravées au cours de cette étape pour indiquer la taille des marches.

  • Cannelure : Les cannelures (rainures en spirale) sont pratiquées dans le foret pour faciliter l'éjection du matériau et permettre la lubrification pendant l'utilisation.
  • Durcissement : Le trépan subit un traitement thermique pour augmenter sa dureté et sa durabilité.
  • Revêtement (facultatif) : De nombreux forets étagés reçoivent un revêtement final de nitrure de titane (TiN) ou de matériaux similaires. Ce revêtement réduit la friction et augmente la résistance à l'usure.
  • Contrôle de la qualité Tout au long du processus, les fabricants inspectent les forets pour s'assurer de la précision des dimensions et du respect des normes de qualité.

Procédé CBN pour les forets étagés haut de gamme

Nitrure de bore cubique (CBN) : Ce matériau très dur permet un meulage encore plus fin. Les forets étagés fabriqués selon le procédé CBN se caractérisent par une précision et une rétention d'arête supérieures.

OBTENIR UN DEVIS

Quelles sont les dimensions des forets étagés fabriqués par Baucor ?

Baucor est votre interlocuteur unique pour les forets étagés. Nous fabriquons une vaste gamme de tailles pour répondre à tous les besoins de vos projets. Voici ce que vous pouvez généralement trouver :

  • Métrique : les incréments de pas progressent généralement en millimètres entiers (par exemple, de 4 mm à 20 mm).
  • Impérial : Les tailles en pouces fractionnaires sont disponibles pour les projets utilisant ces mesures (par exemple, 1/8" à 1/2").

Baucor peut fabriquer pour vous des mèches allant de très petites tailles comme 0,05 mm à de grandes tailles allant jusqu'à 180 mm, ce qui permet de répondre à un large éventail de besoins de forage.

Veuillez nous contacter pour connaître les dimensions appropriées. Baucor peut produire des mèches dans les tailles les plus spécialisées, adaptées à vos besoins.

Quels sont les matériaux utilisés pour fabriquer les forets étagés ?

Les forets étagés peuvent être fabriqués à partir de différents matériaux, chacun ayant ses propres avantages et ses applications idéales :

  • Acier rapide (HSS) : Un matériau courant et rentable connu pour sa durabilité et sa capacité à résister à des températures élevées, ce qui le rend approprié pour le perçage général de métaux plus tendres.
  • Acier au cobalt (HSS-Co) : Avec un pourcentage de cobalt plus élevé que l'acier HSS, ce matériau offre une résistance accrue à la chaleur et à l'usure, ce qui le rend bien adapté au perçage de matériaux plus durs comme l'acier inoxydable.
  • Carbure : Matériau extrêmement dur et résistant à l'usure, le carbure est le meilleur choix pour le perçage de matériaux très durs ou pour la production en grande série où la longévité de l'outil est cruciale.
  • Métal en poudre (PM) : Offrant un bon équilibre entre dureté, ténacité et résistance à l'usure, le métal en poudre est un choix polyvalent pour diverses applications où une combinaison de propriétés est souhaitée.

Outre le matériau de base, les forets étagés peuvent également être dotés de revêtements afin d'améliorer encore leurs performances :

  • Nitrure de titane (TiN) : Ce revêtement augmente la dureté du foret et réduit la friction, ce qui améliore la durée de vie de l'outil et l'efficacité de la coupe.
  • Nitrure de titane et d'aluminium (TiAlN) : Encore plus dur et plus résistant à l'usure que le TiN, ce revêtement offre des performances supérieures dans les applications exigeantes où une durabilité extrême est requise.

Le choix du matériau et du revêtement d'un foret étagé dépend de la tâche à accomplir. Les matériaux plus tendres et le perçage à usage général nécessitent souvent l'utilisation de l'acier rapide, tandis que les matériaux plus durs bénéficient de la résilience accrue de l'acier rapide - carbure. Le carbure excelle dans les situations de forte usure et dans la production à grande échelle, tandis que le PM offre une solution équilibrée pour diverses applications.

Quels sont les revêtements qui améliorent les forets étagés ?

Revêtements courants

  • Nitrure de titane (TiN) : C'est le revêtement de prédilection pour la plupart des forets étagés. Le TiN offre une dureté accrue, une friction réduite et une meilleure résistance à l'usure, ce qui prolonge la durée de vie du foret. Visuellement, il est de couleur dorée.

  • Nitrure de titane et d'aluminium (TiAlN) : Un cran au-dessus du TiN, offrant une dureté, une résistance à la chaleur et une longévité encore plus grandes. Il s'agit souvent d'un revêtement gris foncé ou noir. Excellent pour les travaux lourds dans des matériaux résistants.

  • Carbonitrure de titane (TiCN) : Similaire au TiAlN en termes de dureté et de résistance à la chaleur. Il a souvent un aspect gris bleuté.

  • Oxyde noir : Revêtement moins résistant à l'usure mais offrant une protection de base contre la corrosion et un pouvoir lubrifiant accru par rapport aux forets étagés non revêtus. Option rentable pour les utilisations plus légères.

Revêtements spécialisés moins courants

  • Nitrure de zirconium (ZrN) : Offre une bonne résistance à l'usure et une couleur dorée distinctive, semblable à celle du laiton.

  • Nitrure de chrome (CrN) : Offre une excellente résistance à l'usure et à la corrosion ; souvent de couleur gris argenté.

  • Carbone semblable à un diamant (DLC) : Extrêmement dur et résistant à l'usure. Les revêtements DLC offrent des performances supérieures, mais leur prix est élevé.

Choisir le bon revêtement sur Baucor.com

  • Matériaux de forage : Tenez compte de la dureté des matériaux avec lesquels vous allez travailler. Les matériaux plus durs exigent des revêtements plus résistants comme TiAlN ou TiCN.
  • Budget : Le TiN est le plus rentable, tandis que le DLC est le plus cher.
  • Utilisation : Pour des travaux légers occasionnels, l'oxyde noir peut suffire. Pour les travaux fréquents et lourds, il convient d'investir dans des revêtements de qualité supérieure.

OBTENIR UN DEVIS

Où sont utilisés les Step Drills ?

Principaux domaines d'utilisation :

  • Fabrication de tôles : Idéal pour percer des trous nets et précis dans des tôles fines. Les forets étagés excellent dans les matériaux tels que l'aluminium, l'acier et la tôle de cuivre.
  • Travaux électriques : Perçage de trous pour les conduits, les boîtes de jonction, les fils et les interrupteurs. La conception étagée s'adapte facilement aux dimensions standard des composants électriques.
  • Automobile et personnalisation : Création de trous personnalisés pour les accessoires, les jauges, les modifications de câblage ou les travaux sur les panneaux de carrosserie.
  • Projets de bricolage : Installation de luminaires, tringles à rideaux, étagères, projets de loisirs, et partout où vous avez besoin de trous précis et propres dans une gamme de tailles sans changer de mèche.
  • Plastiques et travail du bois : Les forets étagés peuvent être utilisés dans le bois et le plastique, mais il faut tenir compte de l'épaisseur du matériau. Les forets étagés conviennent mieux aux matériaux plus fins dans ces catégories.

Exemples spécifiques

  • Technicien CVC : Perçage de trous pour les conduits et les composants de ventilation.
  • Électricien : Création de trous dans les panneaux et les boîtes électriques pour l'installation du câblage.
  • Plombier : Perçage de trous d'accès pour la tuyauterie dans les armoires ou les murs.
  • Hobbyiste : Montage d'appareils électroniques dans le boîtier d'un projet ou création de supports personnalisés.

Pourquoi les perceuses étagées sont-elles idéales pour ces applications ?

  • Efficacité : Percez plusieurs tailles de trous avec un seul foret, ce qui permet de gagner du temps.
  • Précision : Les repères de taille gravés garantissent que vous percez le diamètre exact du trou nécessaire.
  • Coupes nettes : Minimisez les bavures et les bords irréguliers, en particulier dans les tôles fines.

Quelles sont les industries qui utilisent les perceuses à colonne ?

Industries primaires

  • Fabrication et travail de la tôle : Les perceuses étagées sont indispensables pour créer des trous précis dans des tôles minces pour divers composants, boîtiers et fabrications sur mesure.

  • Électricité : Les électriciens utilisent beaucoup les perceuses sur socle pour percer des trous dans les panneaux, les boîtes de jonction et les boîtiers afin d'y insérer des conduits, des câbles et des interrupteurs.

  • Automobile : Les mécaniciens et les personnalisateurs utilisent des perceuses étagées pour modifier les panneaux de carrosserie, installer des accessoires et effectuer des travaux de câblage.

  • CVC : Les techniciens CVC percent des trous pour les conduits, les systèmes de ventilation et le matériel de montage à l'aide de perceuses à colonne.

  • Plomberie : Les plombiers peuvent utiliser des perceuses étagées pour créer des trous d'accès pour les tuyaux et les accessoires dans les murs, les planchers et les armoires.

Autres secteurs d'activité ayant recours à des perceuses à percussion :

  • Aérospatiale et fabrication : Lorsque le perçage de précision dans divers métaux est nécessaire pour les composants et les assemblages.

  • Bricolage et amélioration de l'habitat : Les perceuses étagées offrent une grande polyvalence pour des projets tels que l'installation de luminaires, les étagères et les travaux de bricolage.

  • Fabrication d'enseignes : Perçage de trous pour le montage de matériel et la création d'enseignes personnalisées.

  • Construction de bateaux et réparation navale : Création de trous pour les raccords, le câblage et les accessoires.

Pourquoi les perceuses étagées sont-elles populaires dans ces secteurs ?

  • Rapidité : la possibilité de percer plusieurs tailles de trous avec un seul foret permet d'économiser du temps et des efforts.

  • Précision : Les marquages sur les forets étagés garantissent la précision des dimensions des trous, ce qui est essentiel dans de nombreuses applications industrielles.

  • Polyvalence : Les forets étagés fonctionnent sur différents matériaux, y compris la tôle, les plastiques et même certains métaux plus durs avec le bon type de foret.

Quelles sont les machines qui utilisent les forets étagés ?

Machines primaires

  • Perceuses à colonne : Elles offrent le contrôle le plus précis sur le perçage avec une perceuse à colonne. Idéales pour les projets nécessitant des trous précis et perpendiculaires.
  • Perceuses portatives (avec ou sans fil) : L'option la plus polyvalente. Utilisez une perceuse à colonne dans votre perceuse standard pour les projets, les réparations et les installations en déplacement.
  • Machines spécialisées :
  • Perceuses-presses magnétiques : Utilisées pour percer des structures métalliques sur le terrain, souvent avec des applications de tôlerie.
  • Fraiseuses (avec modifications) : Certaines fraiseuses peuvent être adaptées pour utiliser des forets étagés pour des tâches spécifiques.

Points essentiels à prendre en compte

  • Dureté du matériau : Pour les matériaux plus tendres, les perceuses portatives conviennent parfaitement. Les matériaux plus durs, comme l'acier inoxydable, bénéficient souvent de la puissance et de la stabilité accrues d'une perceuse à colonne.
  • Exigences de précision : Si vous avez besoin de trous extrêmement précis ou si vous travaillez avec des matériaux délicats, une perceuse à colonne offre un contrôle supérieur.
  • Portabilité : les perceuses portatives offrent une portabilité optimale, tandis que les perceuses à colonne sont stationnaires.

Note de sécurité importante :

  • Utilisez toujours la vitesse de perçage adaptée au matériau et à la taille du foret. Reportez-vous aux recommandations du fabricant.
  • Fixez correctement votre pièce à usiner, en particulier lorsque vous utilisez une perceuse à colonne.
  • Utilisez de l'huile de coupe ou un lubrifiant pour réduire la chaleur et augmenter la durée de vie de votre perceuse à colonne.

Quel support de conception et d'ingénierie Baucor fournit-il pour les forets étagés ?

Chez Baucor, nous ne sommes pas seulement un fournisseur de forets étagés. Nous sommes votre partenaire de confiance pour obtenir des résultats de forage efficaces et précis. Voici comment notre aide à la recherche et à la sélection peut vous être utile :

Aide à l'approvisionnement et à la sélection

  • Consultation sur les matériaux : Nos experts vous aideront à sélectionner le matériau idéal pour les forets étagés, qu'il s'agisse d'acier rapide (HSS), de cobalt ou d'un revêtement spécifique, en fonction des matériaux avec lesquels vous travaillerez et des exigences spécifiques de votre projet.
  • Sélection de la taille et du pas : Nous vous guiderons dans le choix des tailles de forets étagés et des incréments optimaux afin de garantir une adaptation parfaite à votre application.
  • Approvisionnement sur mesure (si possible) : Pour les forets étagés hautement spécialisés ou les commandes en gros, nous pouvons tirer parti de notre vaste réseau de fabricants pour trouver les outils exacts dont vous avez besoin.

Assistance technique

  • Utilisation correcte : Nous offrons des conseils complets sur la façon de tirer le meilleur parti de vos forets étagés, y compris les vitesses de forage optimales, les techniques de lubrification et les pratiques de sécurité essentielles.
  • Dépannage : Si vous rencontrez des difficultés pendant le forage, notre équipe expérimentée est là pour vous donner des conseils et des astuces de dépannage ou pour vous suggérer d'autres modèles de forets étagés.

Partenariats et collaboration

  • Retour d'information sur la conception : Votre retour d'information est inestimable pour nous. Nous partageons activement avec nos fournisseurs les commentaires de nos clients sur les performances des forets étagés et les caractéristiques souhaitées, ce qui nous permet d'améliorer constamment nos produits.
  • Collaboration avec les concepteurs : Si vous êtes un concepteur ou un ingénieur qui incorpore des trous forés à l'aide de forets étagés dans vos produits, nous pouvons collaborer à l'élaboration des spécifications afin d'assurer des processus de fabrication efficaces et sans heurts.

Chez Baucor, nous nous engageons à assurer votre succès. Laissez notre expertise et notre soutien vous aider à obtenir des résultats optimaux avec vos forets étagés.

SOUTIEN TECHNIQUE INÉGALÉ

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception des Step Drills ?

Principaux éléments de conception

  • Diamètres des pas : L'augmentation progressive du diamètre entre chaque marche détermine la gamme de trous que la perceuse peut créer.
  • Angles des marches : L'angle de chaque pas affecte l'efficacité de la coupe et l'évacuation des copeaux. Les marches plus courtes ont généralement des angles plus prononcés.
  • Conception de la queue : Les queues rondes standard sont courantes, mais certains forets étagés sont dotés de queues hexagonales pour une meilleure prise et un glissement réduit dans les mandrins de perçage.
  • Cannelures : Le nombre et la forme des goujures influencent l'éjection des copeaux et les performances de coupe.
  • Pointe pilote : Elle amorce le trou et assure un positionnement précis.

Considérations sur les matériaux

  • Types d'acier rapide : les différentes nuances d'acier rapide offrent des niveaux variables de dureté et de résistance à la chaleur.
  • Cobalt : L'ajout de cobalt augmente la dureté et la durabilité, en particulier pour les matériaux les plus durs.
  • Revêtements : Les revêtements TiN, TiAlN et autres améliorent encore la résistance à l'usure et les performances.

Choix de conception ayant un impact sur les performances

  • Équilibre entre précision et vitesse : des angles de pas plus prononcés favorisent une coupe plus rapide mais peuvent compromettre la régularité du trou.
  • Profondeur de perçage : Les fabricants doivent équilibrer le nombre de pas avec la longueur totale de la goujure pour obtenir une résistance et un dégagement des copeaux optimaux.
  • Conceptions spéciales : Les forets étagés conçus pour les travaux d'électricité peuvent avoir des pas correspondant aux dimensions des conduits courants.

Conseils de conception pour les ingénieurs et les bricoleurs

  • Adaptez le matériau : Sélectionnez un matériau et un revêtement de foret étagé adaptés à la pièce à usiner.
  • Tenir compte de la qualité du trou : Pour les projets critiques, choisissez une perceuse dont les angles de marche sont moins profonds pour obtenir des trous plus lisses.
  • Adaptation de la taille des pas : Assurez-vous que les incréments de pas s'alignent sur les tailles de trous souhaitées.
