Finition précise des trous avec des alésoirs de haute qualité

EFFICACITÉ ET PRÉCISION AVEC LES FRAISES BAUCOR

VOTRE OUTIL DE COUPE ULTIME !

Qu'est-ce qu'un alésoir ? Comment fonctionne-t-il ?

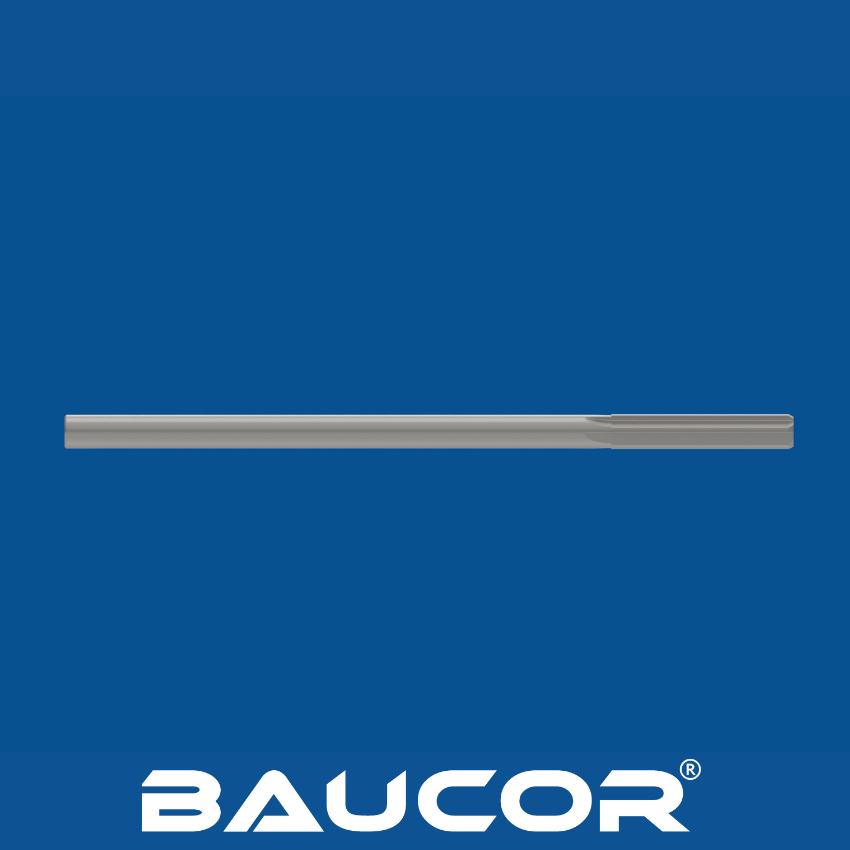

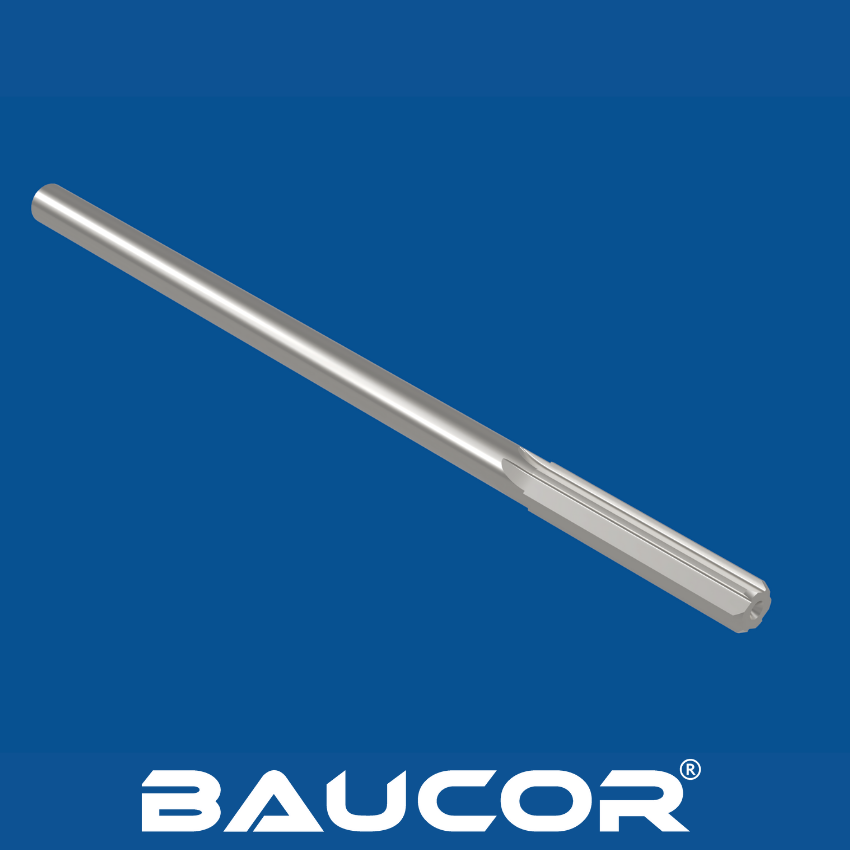

Qu'est-ce qu'un alésoir ?

Un alésoir est un outil de coupe spécialisé utilisé pour :

  • Agrandir les trous existants : Les alésoirs agrandissent légèrement un trou pré-percé ou alésé jusqu'à un diamètre final précis.
  • Améliorer la finition et la précision : Les alésoirs permettent d'obtenir une finition de surface plus lisse et des tolérances plus étroites que le perçage seul.

Comment fonctionne un alésoir ?

  • Rotation et avance : L'alésoir est mis en rotation tout en étant alimenté lentement (déplacement linéaire) dans la pièce à usiner.
  • Enlèvement de matière : Les multiples arêtes de coupe de l'alésoir enlèvent une petite quantité de matière le long de la surface du trou.
  • Dimensionnement de précision : Le diamètre de l'alésoir détermine la taille finale du trou alésé.
  • Finition : les alésoirs sont avant tout des outils de finition, utilisés après le perçage pour obtenir les spécifications finales du trou.

Comment les alésoirs sont-ils fabriqués ?

Principaux procédés de fabrication

  1. Sélection des matières premières : Les aciers rapides (HSS) ou le carbure de tungstène sont couramment utilisés, en fonction de l'utilisation prévue de l'alésoir et de la résistance à l'usure requise.
  2. Formation de l'ébauche : Le matériau brut est coupé et grossièrement façonné pour obtenir la forme cylindrique de l'alésoir.
  3. Formation de la goujure : Les goujures sont fraisées (ou meulées sur les matériaux très durs) dans l'ébauche sur toute sa longueur. Le type de goujure (droite, hélicoïdale), leur nombre et leur géométrie sont déterminés avec précision.
  4. Création des arêtes de coupe : Les arêtes de coupe de l'alésoir sont rectifiées selon des angles et des géométries précis. Il s'agit d'une étape critique qui détermine les performances de l'alésoir.
  5. Formation de la tige : La queue est usinée à la forme et à la taille requises pour s'adapter aux porte-outils.
  6. Traitement thermique : Les processus de traitement thermique tels que la trempe et le revenu optimisent la dureté, la résistance à l'usure et la ténacité du matériau.
  7. Finition et affûtage : Les alésoirs sont rectifiés et affûtés pour obtenir des dimensions finales précises et un fini de surface lisse.
  8. Inspection de la qualité : Des contrôles rigoureux garantissent la précision des dimensions, l'état de surface et l'intégrité globale de l'outil.

Considérations relatives aux alésoirs

  • Précision : Des tolérances extrêmement serrées sont requises, ce qui rend indispensables un équipement de meulage spécialisé et des opérateurs qualifiés.
  • Choix du matériau : le matériau doit présenter un équilibre entre la dureté pour la résistance à l'usure et la ténacité pour éviter les ruptures.
  • Conception de la géométrie : La géométrie des goujures, des arêtes de coupe et du chanfrein à l'extrémité de l'alésoir influence les performances de coupe et l'évacuation des copeaux.

OBTENIR UN DEVIS

Quelles sont les dimensions des alésoirs fabriqués par Baucor ?

Tailles courantes des alésoirs

Les alésoirs sont disponibles dans une large gamme de tailles standard pour répondre à diverses applications. En voici la répartition :

  • Alésoirs en pouces fractionnaires : Des incréments aussi petits que 1/64" sont courants et couvrent une large gamme (par exemple, de 1/8" à 1").
  • Alésoirs métriques : Disponibles dans les tailles métriques standard (par exemple, de 2 mm à 25 mm), souvent par incréments de 0,1 mm.
  • Alésoirs décimaux : Les tailles numérotées offrent des incréments encore plus fins pour un dimensionnement très précis des trous (par exemple, 0,251", 0,252", etc.).
  • Alésoirs coniques : Souvent spécifiés par leur rapport de conicité (p. ex., conicité de 1:20).

Baucor peut fabriquer des fraises en bout pour répondre à une gamme variée d'applications de fraisage, depuis les tâches de fraisage général jusqu'à la création de profils complexes et de formes 3D complexes.

Les fraises en bout sont disponibles dans une variété de types, tels que les fraises carrées pour créer des angles vifs, les fraises à bout sphérique pour un contour lisse et les fraises d'ébauche pour un enlèvement de matière rapide. Adaptées aux matériaux tels que les métaux, les plastiques et les composites, Baucor peut produire des fraises en bout dans des dimensions et des configurations hautement spécialisées, adaptées à vos besoins spécifiques. Veuillez communiquer avec nous pour obtenir des renseignements détaillés sur les dimensions et les options de personnalisation afin de répondre parfaitement à vos besoins en matière de fraisage.

Quels sont les matériaux utilisés pour fabriquer les alésoirs ?

Matériaux courants pour les alésoirs

Aciers rapides (HSS) :

  • Types : M2, M7, T15, et les qualités contenant du cobalt comme M35 et M42 sont utilisées.
  • Avantages : Bonne ténacité, résistance à l'usure et rentabilité pour l'alésage à usage général dans une variété de matériaux.
  • Limites : Peut ne pas être idéal pour les pièces très dures ou abrasives où la durée de vie de l'outil est une préoccupation majeure.

Carbure de tungstène :

Qualités : Les alésoirs en carbure massif offrent une résistance supérieure à l'usure. Il existe différentes qualités, équilibrant la ténacité et la dureté.

Avantages : Dureté exceptionnelle, résistance à l'usure et performances à haute température. Idéal pour les applications exigeantes, l'usinage à grande vitesse et les matériaux très abrasifs.

Limites : Coût plus élevé et fragilité accrue par rapport à l'acier rapide, ce qui nécessite une manipulation soigneuse et des réglages rigoureux pour éviter les ruptures.

  • Métal en poudre (PM) :

  • Types : L'acier rapide en poudre offre des avantages par rapport à l'acier rapide produit de manière traditionnelle.
  • Avantages : Structure de grain plus fine pour améliorer la ténacité, la résistance à l'usure et l'aptitude au meulage par rapport à l'acier rapide standard.
  • Limites : Coût relativement plus élevé par rapport à l'acier rapide conventionnel.

Facteurs influençant le choix du matériau

  • Matériau de la pièce : La dureté et l'abrasivité du matériau à aléser jouent un rôle majeur dans la sélection du matériau.
  • Volume de production : Les volumes de production élevés favorisent souvent la durée de vie prolongée des alésoirs en carbure, ce qui justifie leur coût.
  • Exigences de tolérance : La rigidité et la résistance à l'usure du carbure peuvent être cruciales pour maintenir des tolérances extrêmement serrées.
  • Configuration de l'usinage : Le carbure peut nécessiter des machines-outils et des supports d'usinage plus robustes afin d'éviter les vibrations susceptibles de provoquer des ébréchures.

Quels sont les revêtements qui améliorent les alésoirs ?

Options de revêtement courantes

  • TiN (nitrure de titane) : Revêtement polyvalent de couleur or offrant des améliorations générales de la dureté et de la résistance à l'usure.
  • TiCN (carbonitrure de titane) : Une alternative plus dure et plus lisse au TiN, améliorant la résistance à l'usure et l'écoulement des copeaux.
  • TiAlN (nitrure d'aluminium et de titane) : Offre une excellente dureté à chaud et une résistance à l'oxydation, idéal pour l'alésage à grande vitesse et les matériaux plus durs.
  • AlTiN (Nitrure d'aluminium et de titane) : Similaire au TiAlN avec une dureté et une résistance à l'oxydation encore plus grandes, convient à l'usinage de matériaux très durs.
  • Revêtements multicouches : La combinaison de différents revêtements en couches permet d'adapter davantage les caractéristiques de performance.
  • Revêtements spécialisés : Moins courants, les revêtements conçus pour des matériaux très abrasifs ou des interactions spécifiques avec la pièce à usiner peuvent être utilisés dans des applications d'alésage de niche.

Facteurs à prendre en compte

  • Rentabilité : Les revêtements augmentent les coûts. Leurs avantages doivent l'emporter, en particulier pour les alésoirs où la durée de vie de l'outil est essentielle.
  • Matériau de la pièce : Le matériau utilisé pour l'alésage est crucial. Les revêtements offrent le plus d'avantages lors de l'usinage de matériaux durs et abrasifs.

Géométrie : Le revêtement de géométries complexes d'alésoirs peut être un défi. Une répartition inégale du revêtement peut nuire aux performances.

OBTENIR UN DEVIS

Où sont utilisés les alésoirs ?

Principaux domaines d'utilisation

Les alésoirs sont des outils essentiels pour réaliser des trous de taille précise et des finitions lisses dans diverses industries et applications :

Usinage général :

  • Agrandissement des trous pré-percés pour obtenir des dimensions exactes.
  • Amélioration de l'état de surface et de la précision au-delà de ce que le perçage seul permet d'obtenir.

Fabrication automobile :

  • Usinage de trous pour les roulements, les bagues, les arbres et d'autres composants critiques du moteur et de la transmission.
  • Il s'agit de garantir un ajustement et un alignement précis des pièces pour des performances et une longévité optimales.

Industrie aérospatiale :

  • Création de trous de précision pour les attaches, les goupilles et d'autres composants pour lesquels des tolérances serrées sont essentielles.
  • Travailler avec des alliages avancés et des applications exigeantes.

Fabrication de moules et de matrices :

  • Finition des trous pour les goupilles de guidage, les goupilles d'éjection et d'autres caractéristiques des moules exigeant de la précision.

Fabrication d'armes à feu :

Alésage de chambres aux dimensions exactes pour des performances et une précision constantes.

  • Fabrication d'appareils médicaux :

  • Création de trous de précision dans les instruments chirurgicaux et les implants où les tolérances sont vitales.

Pourquoi les alésoirs sont essentiels

  • Précision et cohérence : Les alésoirs permettent d'obtenir des tailles de trous plus précises et des tolérances plus étroites que le seul perçage.
  • Finitions lisses : L'alésage améliore l'état de surface, ce qui est important pour réduire les frottements et l'usure, et pour garantir un bon ajustement.

Dimensions personnalisées : Les alésoirs sont disponibles dans une vaste gamme de tailles, y compris des tailles personnalisées, pour obtenir des dimensions de trou spécifiques.

Quelles sont les industries qui utilisent les alésoirs ?

Secteurs clés utilisant des alésoirs

Les alésoirs sont des outils indispensables dans les secteurs où la précision, l'exactitude et les finitions lisses sont primordiales :

  • L'usinage et la fabrication : Un secteur clé pour les alésoirs, englobant :
  • Ateliers d'usinage général : Les alésoirs sont indispensables pour agrandir et finir les trous dans une variété de composants.
  • Fabrication automobile : Pour garantir des tolérances serrées sur les pièces de moteur, les composants de suspension, etc.
  • Fabrication aérospatiale : Trous de précision pour les fixations, les composants structurels et les assemblages pour lesquels les tolérances sont cruciales.
  • Fabrication de moules et de matrices : Finition des trous pour les goupilles de guidage, les goupilles d'éjection et d'autres caractéristiques du moule avec une grande précision.
  • Production d'armes à feu : Alésage de chambres et d'autres composants critiques pour assurer la précision et la fiabilité du fonctionnement.
  • Fabrication d'appareils médicaux : Création de trous précis dans les instruments chirurgicaux, les implants et d'autres dispositifs où la vie dépend de la précision.
  • Production d'outils et de montages : Les aléseurs assurent l'ajustement et le fonctionnement précis des gabarits, des montages et d'autres outils.

Pourquoi les alésoirs sont préférés

  • Précision des trous : Les alésoirs permettent d'obtenir des tolérances de taille de trou plus étroites que les forets seuls.
  • Amélioration de l'état de surface : idéal pour les applications où la réduction des frottements, le fonctionnement en douceur ou l'ajustement sont essentiels.

Polyvalence : Les alésoirs sont disponibles dans une large gamme de tailles, de matériaux et de géométries pour s'adapter à diverses applications.

Quelles sont les machines qui utilisent des alésoirs ?

Types de machines courantes

Les alésoirs, bien que polyvalents, sont souvent utilisés dans des types de machines spécifiques pour atteindre leur plein potentiel de précision :

  • Centres d'usinage CNC : Ils offrent l'automatisation, la précision et la possibilité d'intégrer l'alésage dans des séquences d'usinage complexes.
  • Fraiseuses :
  • Fraiseuses verticales : Polyvalentes pour les opérations d'alésage sous différents angles.
  • Fraiseuses horizontales : Peuvent être utilisées pour l'alésage de pièces plus grandes ou plus lourdes.
  • Perceuses à colonne : Peuvent être utilisées pour les opérations d'alésage de base, en particulier avec des alésoirs manuels.
  • Tours : L'alésage peut être réalisé sur des tours pour les trous concentriques à l'axe de rotation d'une pièce.
  • Machines d'alésage spécialisées (moins courantes) : Il existe des machines spécialisées pour la production en grande quantité de trous alésés.

Facteurs de sélection des machines

  • Taille et profondeur du trou : Des trous plus grands ou plus profonds peuvent nécessiter des machines plus puissantes et plus rigides.
  • Exigences en matière de tolérance : Les tolérances serrées favorisent souvent les centres d'usinage à commande numérique pour leur précision et leur contrôle.
  • Volume de production : Un volume élevé peut justifier l'utilisation de machines d'alésage spécialisées, tandis que les volumes plus faibles sont bien adaptés aux machines à usage général.
  • Matériau de la pièce : Les matériaux plus durs peuvent nécessiter des vitesses plus lentes et des machines plus robustes.

Quel soutien en matière de conception et d'ingénierie Baucor fournit-il pour les aléseurs ?

Au-delà de l'outil : L'expertise de Baucor

En tant que leader mondial de l'usinage de précision, Baucor comprend que pour obtenir des résultats optimaux, il ne suffit pas d'avoir un outil de première qualité. Bien que les alésoirs spécialisés ne fassent pas partie de notre offre de base, voici comment nous pourrions soutenir ce secteur :

  • Consultation sur les matériaux : Nous guidons les fabricants et les utilisateurs sur les matériaux idéaux (nuances d'acier rapide, nuances de carbure) pour correspondre aux matériaux des pièces spécifiques et aux exigences de performance.
  • Optimisation de la géométrie : Les ingénieurs de Baucor peuvent donner des conseils sur la conception de la goujure de l'alésoir, la géométrie de l'arête de coupe, les angles de chanfrein et d'autres facteurs influençant la performance et l'évacuation des copeaux.
  • Expertise en matière de revêtement : Nous donnons des conseils sur la pertinence des revêtements (TiN, TiAlN, etc.) pour améliorer la résistance à l'usure et la durée de vie de l'outil dans des scénarios d'alésage spécifiques.
  • Soutien au processus d'usinage : Notre connaissance des processus d'enlèvement de matière nous aide à suggérer des techniques ou des modifications d'alésoirs qui améliorent l'efficacité et les résultats de l'alésage, même en utilisant des alésoirs standard.
  • Accent sur la précision : L'importance que Baucor accorde à la qualité se traduit par un soutien aux fabricants dans la conception d'alésoirs qui répondent aux normes rigoureuses de nos clients.

Vos spécialistes de la performance de l'alésage

En s'associant à Baucor, les professionnels de l'alésage ont accès à ce qui suit :

  • Des décennies d'expertise en usinage : Notre compréhension des principes des outils de coupe peut être adaptée aux défis uniques de l'alésage.
  • Une approche axée sur la performance : Nous nous concentrons sur les résultats dont vous avez besoin - augmentation de la durée de vie de l'outil, alésage plus rapide, finitions plus lisses - pour améliorer l'efficacité globale.
  • Esprit de collaboration : Baucor travaille en étroite collaboration avec vous pour développer les solutions d'alésage idéales pour vos besoins spécifiques.

ASSISTANCE TECHNIQUE INÉGALÉE

Votre solution, votre échelle

Que vous ayez besoin d'un seul prototype ou d'une production à grande échelle, les ingénieurs de BAUCOR sont prêts à collaborer avec vous. Contactez-nous pour discuter de la manière dont nous pouvons donner vie à votre concept.

Solutions sur mesure pour les clients BAUCOR

BAUCOR se spécialise dans la fourniture de solutions de fabrication et d'ingénierie uniques conçues pour répondre aux besoins spécifiques de chaque client. Notre expertise couvre un large éventail d'industries et d'applications.

Quels sont les guides de conception des alésoirs ?

Principes de conception pour des alésoirs efficaces

Principaux éléments de conception et considérations

Le diamètre : Détermine avec précision la taille finale du trou alésé. Il doit correspondre à la tolérance requise.

Cannelures :

  • Nombre de goujures : Influence la charge de copeaux et la douceur de la coupe. Un plus grand nombre de goujures est généralement préférable pour les matériaux plus durs, mais peut limiter la résistance des alésoirs de petite taille.
  • Type de goujures : Les goujures droites sont les plus courantes : Les goujures droites sont les plus courantes, les goujures hélicoïdales facilitent l'évacuation des copeaux et peuvent réduire le broutage dans certains cas.

Géométrie du tranchant :

Angles de coupe : On utilise souvent des angles de coupe neutres ou légèrement positifs, optimisés pour les matériaux de la pièce à usiner.

Angles de dépouille : Ils assurent le dégagement et empêchent les frottements.

  • Chanfrein : L'angle d'entrée à l'extrémité de l'alésoir aide à le guider dans le trou et influence l'action de coupe.
  • Conception de la tige : Assure un ajustement et une rigidité appropriés dans le support de la machine-outil. Les types les plus courants sont les queues droites et les cônes morse.
  • Matériau : HSS (différentes qualités) pour un usage général, carbure de tungstène pour les applications exigeantes et une plus grande résistance à l'usure.

Facteurs de conception influencés par l'application

  • Matériau de la pièce : Les matériaux plus durs nécessitent des matériaux d'alésoir plus résistants, éventuellement des revêtements différents, et peuvent nécessiter des géométries adaptées.
  • Taille et profondeur du trou : Influence les exigences de rigidité de l'alésoir et la conception de la goujure pour l'évacuation des copeaux.
  • Exigences de tolérance : Des tolérances serrées peuvent nécessiter des géométries et des matériaux spécifiques, ainsi qu'une attention particulière à la rigidité de la machine.
  • Volume de production : Influence le choix des matériaux et des revêtements pour optimiser la durée de vie de l'outil et la rentabilité.
