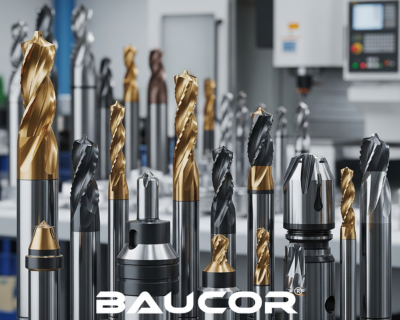

Quels types d'outils de coupe CNC utilisons-nous lors de l'usinage CNC ?

Types d'outils de coupe CNC utilisés dans le processus d'usinage

Si vous travaillez dans le monde de la fabrication ou de l'ingénierie, ou si vous appréciez simplement la magie de la précision, vous avez probablement entendu parler de l'usinage CNC. C'est l'épine dorsale de la production moderne, capable de produire des pièces incroyablement complexes et précises à une vitesse vertigineuse. Mais qu'est-ce qui permet à ces incroyables machines de fonctionner, ou plus exactement de couper ? Tout repose sur les héros méconnus : les Outils de coupe CNC.

Le maestro de l'enlèvement de matière : Comprendre les outils de coupe CNC

À la base, l'usinage CNC (commande numérique par ordinateur) consiste à enlever de la matière d'une pièce pour créer la forme souhaitée. Ce processus soustractif est réalisé par divers outils de coupe, chacun avec des géométries, des matériaux et des revêtements uniques, conçus pour exceller dans différentes opérations et sur différents matériaux. Le choix du bon outil est primordial pour obtenir des performances, une durée de vie et une finition de surface optimales. Utiliser le mauvais outil revient à essayer de couper un steak avec un couteau à beurre - c'est techniquement possible, mais très inefficace et frustrant !

Les bêtes de somme de l'atelier : Les outils de coupe CNC les plus courants

Examinons quelques-uns des outils de coupe CNC les plus fréquemment utilisés dans un centre d'usinage moderne :

1. Les fraises en bout : Des outils polyvalents

S'il est un outil qui fait probablement partie de l'arsenal de toutes les fraiseuses CNC, c'est bien la fraise en bout. Il s'agit d'outils de coupe cylindriques avec des arêtes de coupe à la fois sur l'extrémité et sur les côtés, ce qui les rend incroyablement polyvalents. Ils peuvent se déplacer axialement (plongée) et radialement (fraisage latéral) pour enlever de la matière. Il s'agit en quelque sorte du couteau suisse du fraisage.

Types de fraises :

• Fraises à bout plat (fraises à bout carré) : Elles ont un fond plat et des angles vifs, ce qui les rend idéales pour créer des surfaces planes, des épaulements carrés, des fentes et des poches. Elles sont idéales pour le fraisage général.

• Fraises à bec sphérique : Dotées d'une pointe hémisphérique, elles sont parfaites pour les contours en 3D, la sculpture et la création de surfaces lisses et incurvées. Elles sont essentielles pour la fabrication de moules, composants aérospatiauxet les conceptions artistiques. Si vous créez quelque chose d'organique ou de fluide, c'est votre ami.

• Fraises à rayon d'angle (fraises à bout arrondi) : Ces fraises sont semblables aux fraises plates, mais avec un petit rayon aux coins. Cette conception permet de renforcer l'outil, de réduire l'écaillage et d'améliorer la finition de la surface, en particulier dans les opérations de semi-finition. C'est le meilleur des deux mondes : la solidité et une finition plus lisse.

• Fraises d'ébauche (fraises ondulées/dentelées) : Ces fraises ont des arêtes de coupe ondulées ou dentelées conçues pour enlever rapidement de grandes quantités de matériau. Elles laissent une finition plus rugueuse mais sont incroyablement efficaces pour l'enlèvement initial de matière, souvent appelé "dégrossissage". Ces fraises sont les plus musclées de la famille des fraises en bout.

• Fraises coniques : Comme leur nom l'indique, ces fraises ont un tranchant qui se rétrécit sur toute leur longueur. Elles sont utilisées pour créer des parois inclinées, des chanfreins et pour usiner des cavités profondes avec des angles de dépouille.

Utilisations dans l'usinage CNC :

Les fraises en bout sont utilisées pour un large éventail d'opérations, notamment

• Profilage et contournage de caractéristiques externes et internes.

• Création de fentes et de poches de formes et de profondeurs variées.

• Le perçage (fraisage en plongée) et le rainurage (entrée angulaire dans le matériau).

• Le surfaçage de petites surfaces.

2. Fraises à surfacer : Les niveleurs de surface

Lorsque vous devez créer une grande surface plane et lisse, la fraise à surfacer entre en scène. Contrairement aux fraises en bout qui coupent avec leur périphérie et leur extrémité, les fraises à surfacer coupent principalement avec leur face, qui est positionnée perpendiculairement à la surface de la pièce. Elles sont souvent dotées de plusieurs plaquettes en carbure interchangeables, ce qui permet d'obtenir des taux d'enlèvement de matière élevés et d'excellents états de surface.

Principales caractéristiques et utilisations :

• Plaquettes multiples : Les fraises à surfacer comportent généralement plusieurs plaquettes de coupe (souvent en carbure) qui sont serrées sur un corps d'outil rigide. Lorsqu'une plaquette s'use, elle peut être indexée (tournée vers une nouvelle arête) ou remplacée, ce qui prolonge la durée de vie de l'outil et réduit les coûts.

• Taux d'enlèvement de matière élevé : Avec plusieurs arêtes de coupe entrant simultanément en contact avec la matière, fraises à surfacer sont incroyablement efficaces pour enlever rapidement de grandes quantités de matière sur de larges surfaces.

• Finition de surface supérieure : Grâce à leur conception et à l'engagement généralisé des arêtes de coupe, les fraises à surfacer peuvent produire des surfaces très plates et lisses, qui conviennent souvent pour des pièces finies ou comme étape préparatoire à des opérations de précision ultérieures.

• Rigidité : Les fraises à surfacer sont conçues pour être très rigides, ce qui minimise les vibrations et le broutage lors des coupes lourdes.

Utilisations dans l'usinage CNC :

Les fraises à surfacer sont principalement utilisées pour

• Aplanir et équarrir de grandes surfaces sur les pièces à usiner.

• Préparer les surfaces pour les opérations d'usinage ultérieures (par exemple, perçage, taraudage ou fraisage fin).

• Obtenir des dimensions et un parallélisme précis sur de grandes pièces.

3. Forets : Les perceurs de trous

Bien qu'apparemment basiques, les forets en outils d'usinage CNC sont hautement spécialisés. Ils sont conçus pour créer des trous cylindriques dans une pièce. Les opérations de perçage CNC exigent de la précision, et différents types de mèches répondent à des besoins différents en matière de création de trous.

Types de forets :

• Forets hélicoïdaux : Le type le plus courant, utilisé pour le perçage de trous à usage général.

• Forets de repérage : Utilisés pour créer une indentation conique, fournissant un point de départ précis pour les opérations de perçage ultérieures, empêchant le foret principal de "marcher".

• Forets à éjecteur : Conçus pour le perçage de trous profonds, ils évacuent efficacement les copeaux.

• Forets à centrer : Utilisés pour créer un trou central pour les opérations de tournage sur un tour.

Le monde des matériaux : De quoi sont faits ces outils ?

Les performances des outils de coupe CNC est fortement influencée par le matériau dont ils sont faits. Les matériaux les plus courants sont les suivants

• L'acier rapide (HSS) : Il s'agit d'un choix économique, adapté à l'usinage général de matériaux plus tendres.

• Le carbure (carbure de tungstène) :C'est le matériau dominant pour les outils de haute performance. Il est beaucoup plus dur et plus résistant à la chaleur que l'acier rapide, ce qui permet des vitesses de coupe plus élevées et une durée de vie plus longue de l'outil, en particulier avec les alliages exotiques et les aciers trempés.

• Céramiques : Extrêmement dures et résistantes à la chaleur, elles sont idéales pour l'usinage à grande vitesse de la fonte et des aciers trempés.

• Nitrure de bore cubique (CBN) : Deuxième dureté après le diamant, parfait pour l'usinage de matériaux ferreux très durs.

• Diamant polycristallin (PCD) : Le matériau d'outil le plus dur, utilisé pour l'usinage de matériaux non ferreux très abrasifs comme l'aluminium, le graphite et les composites.

Outre le matériau de base, divers revêtements (tels que TiN, TiAlN, AlCrN) sont appliqués aux outils pour améliorer leur dureté, leur lubrification, leur résistance à l'usure et leur résistance à la chaleur, ce qui prolonge leur durée de vie et améliore leurs performances.
